特性

• 宽范围输入：2.75 V至20 V
• 电源级输入电压：1 V至20 V
• 输出电压范围：0.6 V至最高90% VIN
• 输出电流：每通道25 A以上
• 通道间精确电流共享（交错）
• 可编程频率：200 kHz至1.5 MHz
• 通道间180°相移，可降低输入电容
• 基准电压精度：±0.85%（−40°C至+85°C）
• 集成升压二极管
• 轻负载下可采用节电模式(PSM)工作
• 精确的电源良好指示，内置上拉电阻
• 精确的电压跟踪能力
• 独立通道精度使能
• 过压和过流限制保护
• 外部可编程软启动、斜率补偿和电流检测增益
• 同步输入
• 热过载保护
• 输入欠压闭锁(UVLO)

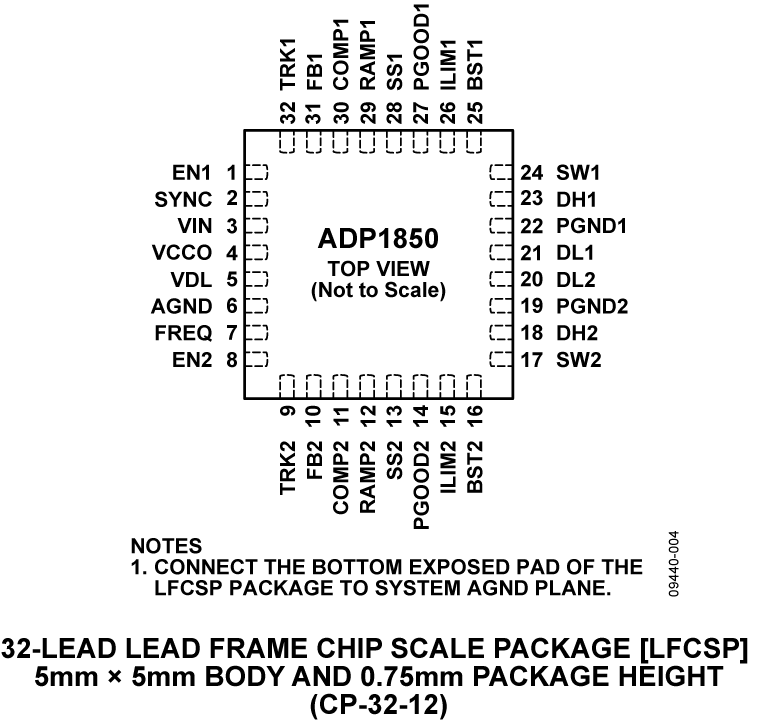

• 采用32引脚5 mm × 5 mm LFCSP封装

产品详情和应用

ADP1850是一款DC/DC同步降压控制器，可配置为双路输出或两相单路输出，能够采用常用的3.3 V至12 V（最高可达20 V）电压输入工作。它以电流模式工作，瞬态响应性能得以提高，此外它还利用谷值电流检测来增强抗扰能力。

ADP1850的架构允许电流在交错的两相之间精确共享，以提供大输出电流。

ADP1850非常适合需要多个输出电压的系统应用。它具有同步特性，可消除开关器件之间的拍频。它还提供精确的电源间跟踪能力和精密使能特性，可实现简单而稳定的电源时序控制。

ADP1850具备高速、高峰值电流驱动能力和死区优化特性，支持高效率电源转换。对于小负载操作，可以将该器件配置为节电工作模式(PSM)，以便跳过脉冲并降低开关损耗，提高轻负载和待机条件下的电源效率。

精确的电流限值(±6%)使得电源架构师能够在更窄的容差范围内进行设计，以减小转换器整体尺寸和成本。ADP1850提供可配置的架构，工作电压范围非常宽，设计人员因而能够极大地提高重用率并缩短产品上市时间。外部编程特性进一步提高了灵活性，环路补偿、软启动、频率设置、节电模式、电流限制和电流检测增益均可以利用外部器件进行编程。

ADP1850具有高集成度，采用小尺寸封装。启动线性调节器和用于高端驱动的自举二极管均已内置其中。保护特性包括：欠压闭锁、过压/过流/短路保护及过温保护。ADP1850提供紧凑的32引脚LFCSP 5 mm × 5 mm散热增强型封装。

应用

• 终端负载电源
• 电信基站和网络
• 消费电子
• 工业和仪器仪表
• 医疗保健
