特性

• 宽的 V_IN 范围：1.9V 至 18V
• 300kHz 固定频率电流模式控制
• 1A 轨至轨 N沟道 MOSFET 驱动器
• 低的 53mV 电流限制门限电压改善了效率
• 实现了需要低压侧功率晶体管的升压、SEPIC 和反激式转换器
• 具有前沿消隐功能的内部电流检测放大器
• 高达 500kHz 的外部同步
• 突发模式 (Burst Mode^®) 操作用于在轻负载条件下实现高效率
• 140μA 静态电流
• 15μA 停机电流

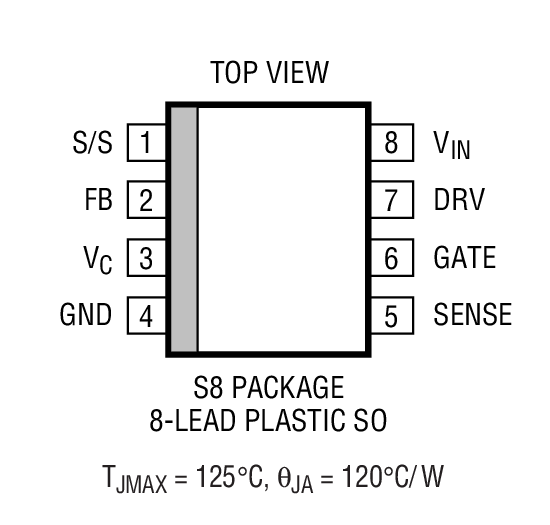

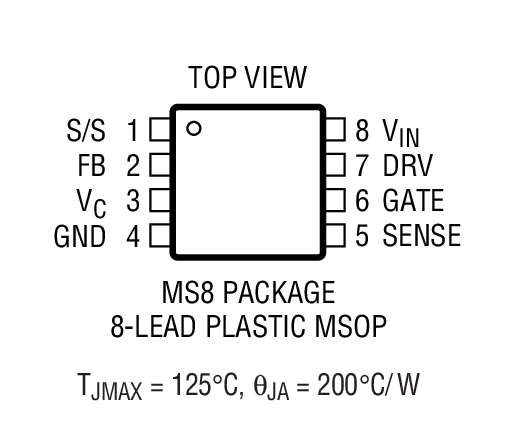

• 8 引脚 MSOP 封装和 SO 封装



产品详情和应用

LT^®1619 是一款固定频率 PWM 控制器，用于实现具极少外部组件的电流模式 DC/DC 转换器。LT1619 采用 1.9V 至 18V 的输入电压工作，并且适合多种电池供电型和分布式 DC/DC 转换器。内部轨至轨 N 沟道 MOSFET 驱动器采用输入 (在非自举模式中) 或依靠输出 (在自举操作中) 供电运作。该驱动器专为在升压、SEPIC、反激式和其他拓扑中驱动一个低压侧功率晶体管而设计。

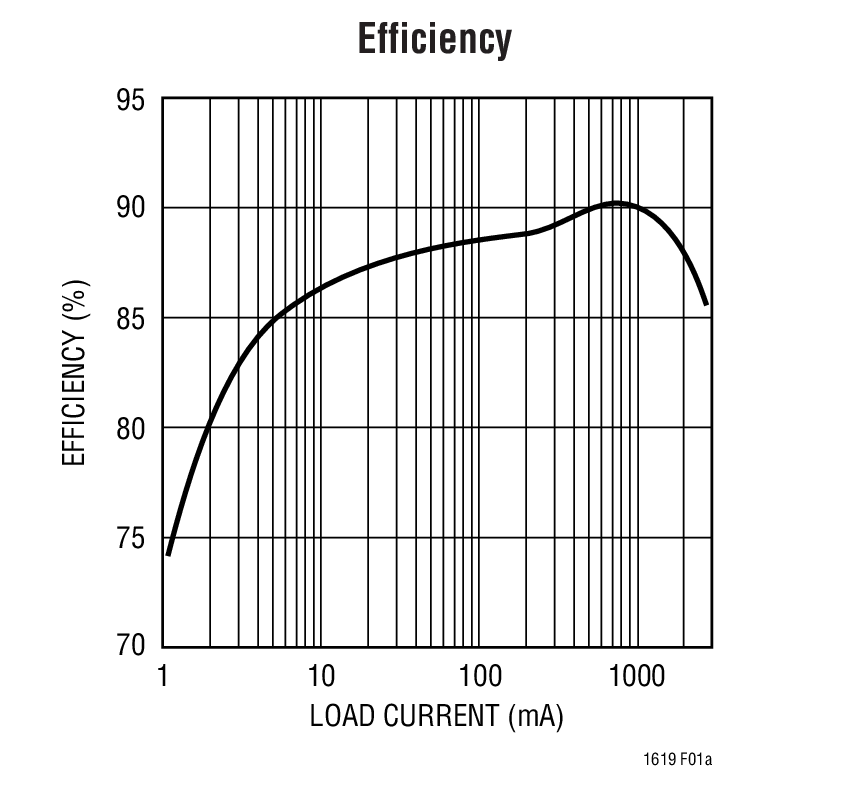

在重负载时利用一个 53mV 电流检测电压和在轻负载时采用突发模式操作改善了转换器效率。工作频率在内部设定为 300kHz。另外，振荡器还可在外部同步至高达 500kHz。无负载静态电流为 140μA，而停机电流为 15μA。

LT1619 采用 8 引脚 MSOP 封装和 SO 封装。

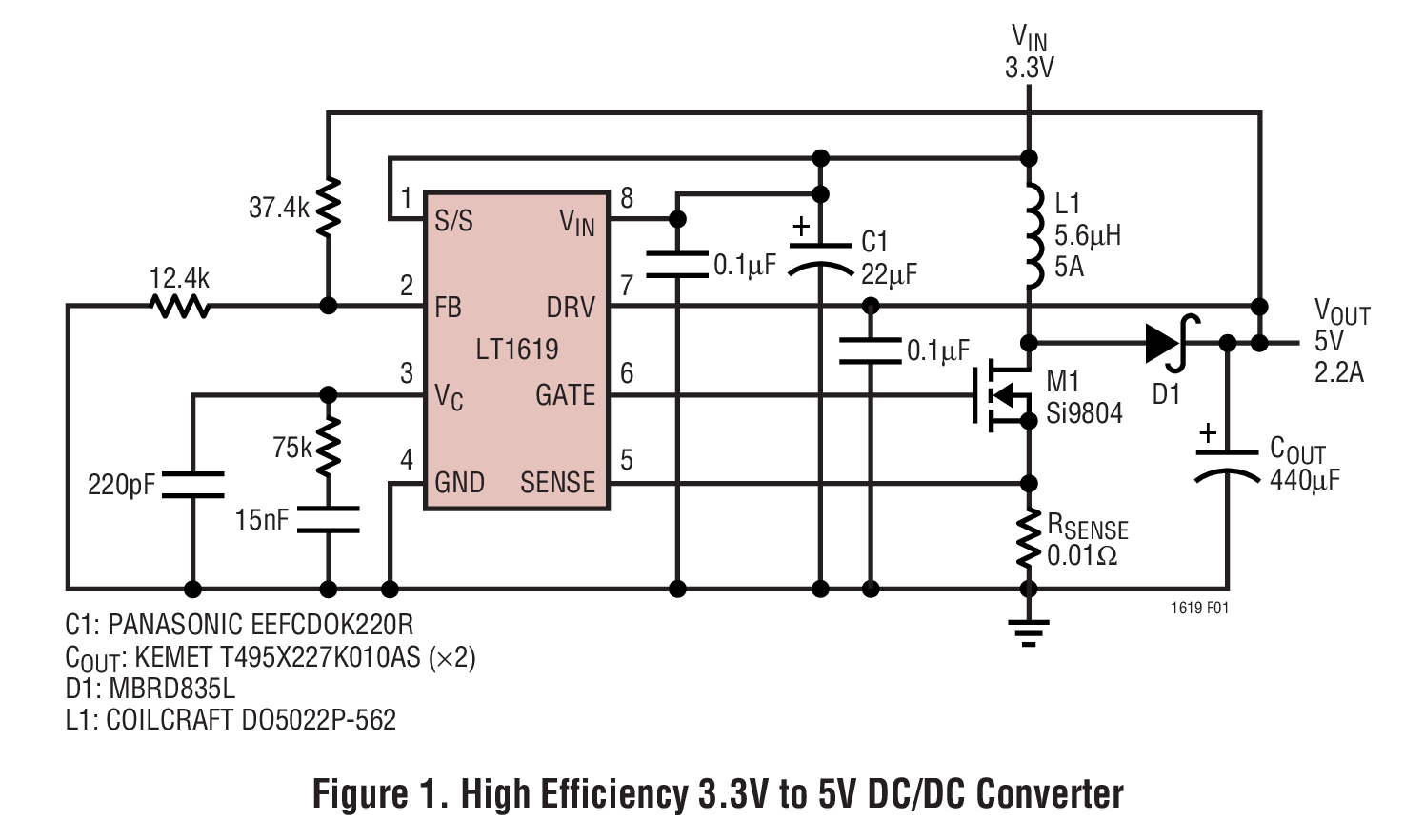

• 3.3V 至 5V DC/DC 转换器
• 分布式电源
• 隔离式电源
