ADI亚德诺_LTM4601A_产品介绍

ADI亚德诺 LTM4601A 产品介绍

2026-03-09 0次

特性

完整的开关模式电源
宽输入电压范围：4.5V 至 20V
12A DC 典型值、14A 峰值输出电流
0.6V 至 5V 输出电压范围
输出电压跟踪和裕度调节功能
用于增强焊点强度的冗余安装衬垫
可并联多个 μModule 以实现均流
采用差分远端检测以实现精准稳压 (仅 LTM4601A)
PLL 频率同步

总 DC 误差：±1.5%
电流折返保护 (在启动时停用)
符合 SnPb 或 RoHS 标准的涂层
UltraFast^™ 瞬态响应
电流模式控制

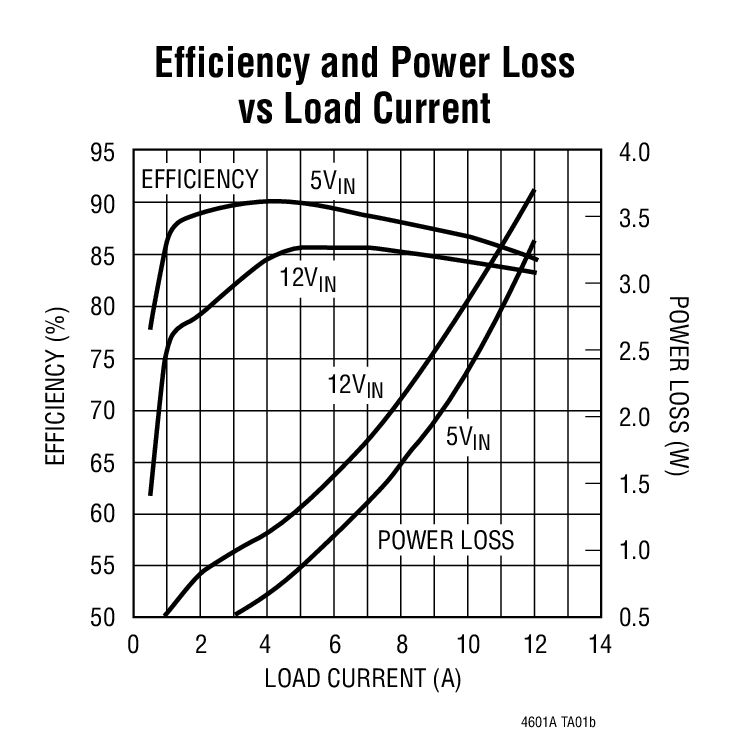

效率高达 95% (在 5V_IN、3.3V_OUT)
可编程软起动
输出过压保护

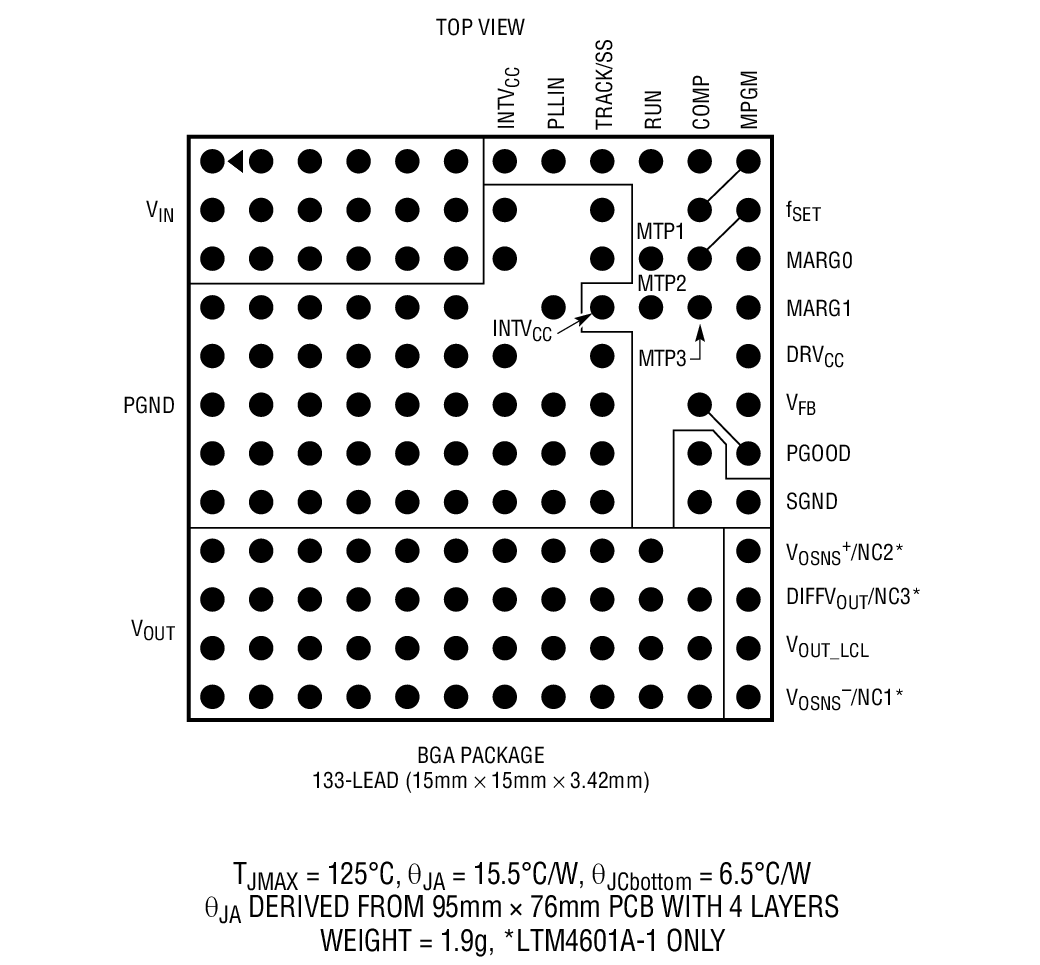

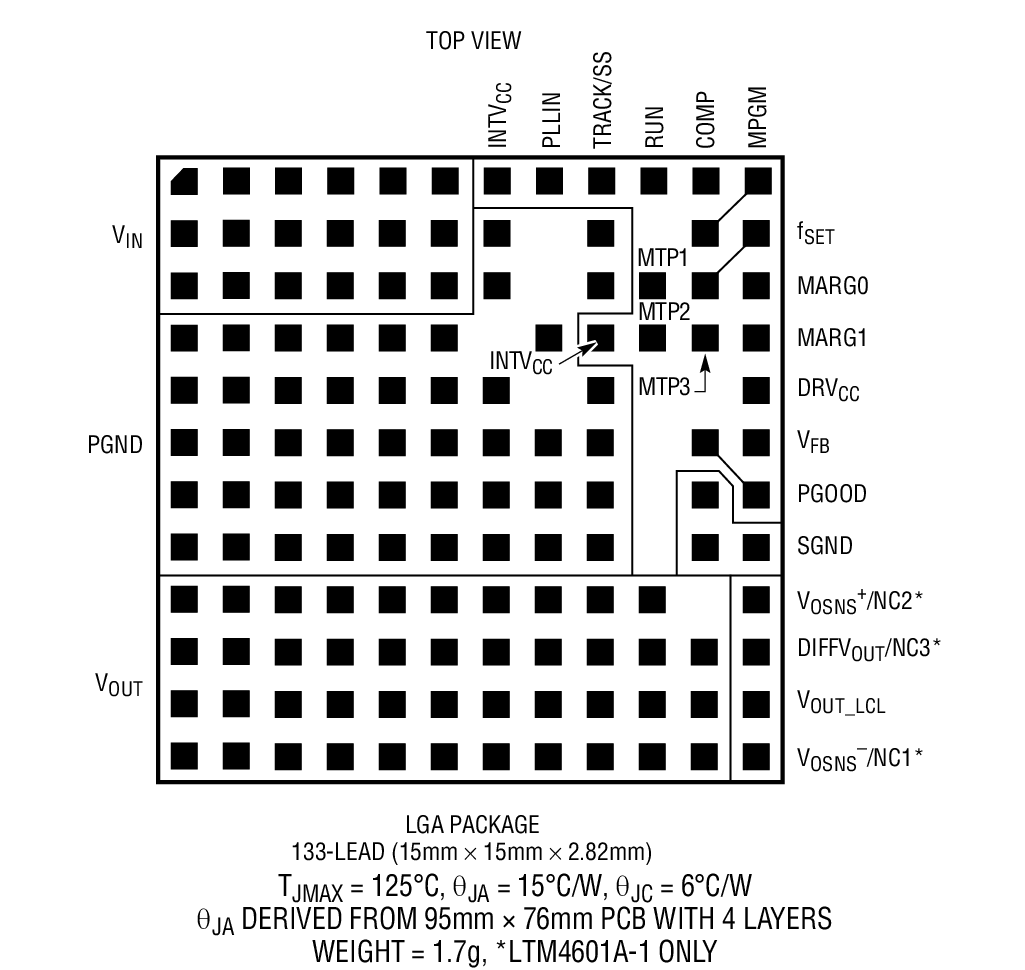

增强型 (15mm x 15mm x 2.82mm) 表面贴装 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装

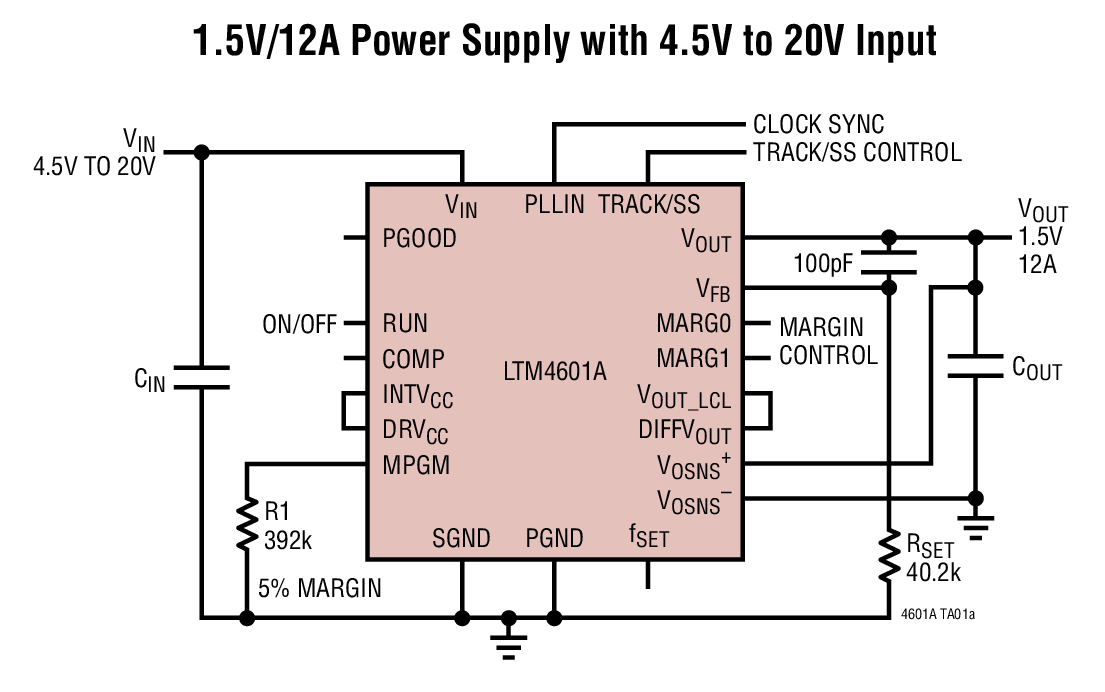

LTM4601A 是一款完整的 12A 降压型开关模式 DC/DC 电源，内置了开关控制器、MOSFET、电感器和支持元件。该 μModule^® 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601A LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601A 可在 4.5V 至 20V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。

扁平且重量轻的封装能够容易地安装在 PC 板的背面。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行 PolyPhase^® 操作，用于提供高负载电流。

可采用内置差分远端检测放大器精准地调节输出电压，而不受负载电流的影响。LTM4601A-1 并没有提供内置远端检测放大器。

LTM4601

LTM4601A

LTM4601HV

LTM4601AHV

Vin Max<

产品详情和应用

可采用内置差分远端检测放大器精准地调节输出电压，而不受负载电流的影响。LTM4601A-1 并没有提供内置远端检测放大器。
