特性

产品详情和应用

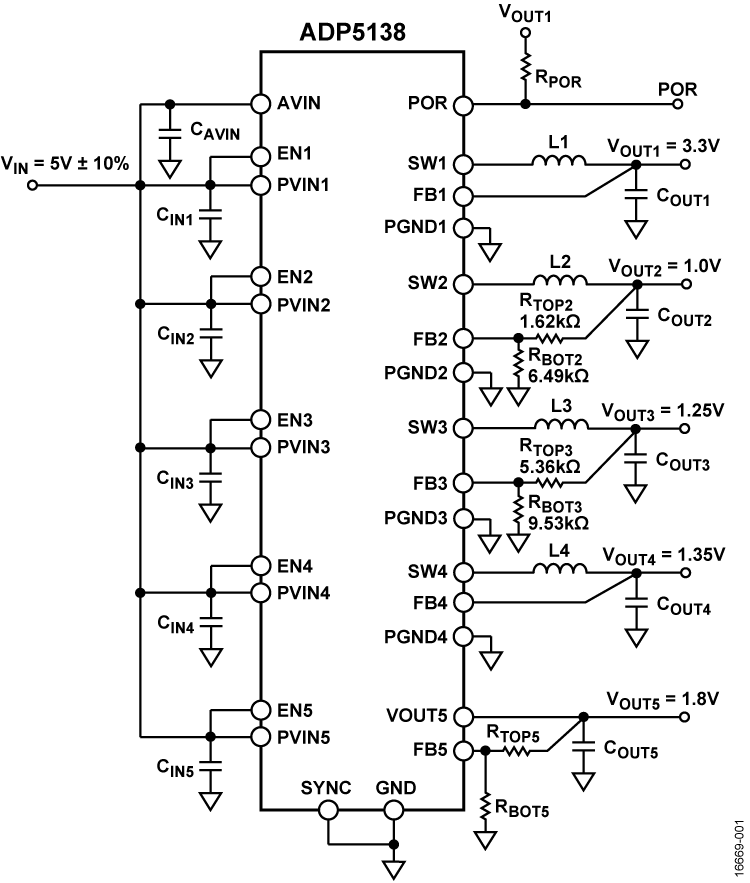

ADP5138 集成了四个高性能同步降压稳压器和一个低噪声射频 (RF) 低压差 (LDO) 稳压器。该器件利用 3 V 至 5.5 V 的 PVINx 输入电压运行。每个通道的输出电压出厂时已进行设置，或者使用电阻器向下编程至 0.8 V。每个降压稳压器可以提供高达 1 A 的连续输出电流，并且 LDO 可以提供 250 mA 的输出电流。

ADP5138 以 3.2 MHz 的固定 PWM 开关频率运行，也可与频率范围为 2.8 MHz至 3.5 MHz 的外部时钟同步运行，此频率范围超出了幅度调制 (AM) 频带范围。四个降压稳压器以 90° 异相运行以降低输入纹波电流和输入电容器大小，从而帮助降低系统电磁干扰 (EMI)。

ADP5138 集成了内部补偿以简化设计。内部软启动电路和上电测序可帮助降低输入浪涌电流。

ADP5138 提供输入电压并提供输入过压锁定 (OVLO)、欠压监控 (UVM) 和欠压锁定 (UVLO) 功能。它还监控输出的欠压和过压。发生输出电压故障时，将会发出上电复位 (POR) 信号。

其他保护包括过流保护 (OCP) 和热关断 (TSD)。

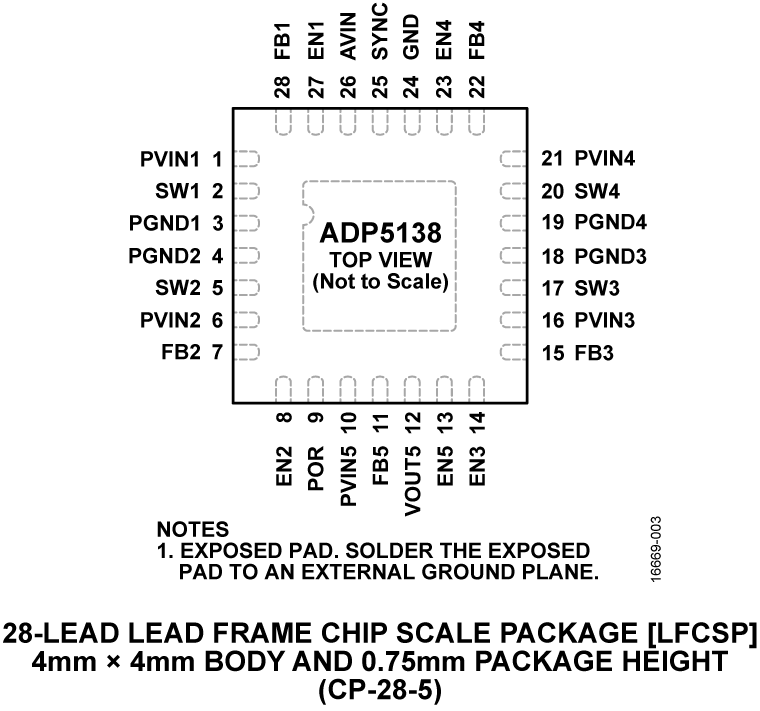

ADP5138 可在 −40°C 至 +125°C 的工作温度范围内工作（结温），并采用 28 引脚 LFCSP 封装。

应用

• 汽车
• 工业和仪器仪表
• 直流/直流负载点应用
