特性

• 5 位数字式可编程 1.3V 至 3.5V 固定输出电压，符合 VRM 8.4 规范
• 快速瞬态响应：0% 至 100% 占空比
• 相位超前补偿用于远端采样
• 过热保护
• 用于指示电源良好和过压故障的标记
• 能够采用一个 5V 电源提供 19A 输出电流
• 双 N 沟道 MOSFET 同步驱动器
• 初始输出准确度：±1.5%
• 卓越的输出准确度：在整个电压、负载和温度变化范围内为 ±2% (典型值)
• 高效率：可超过 95%
• 可调的电流限值 (无需外部检测电阻器)

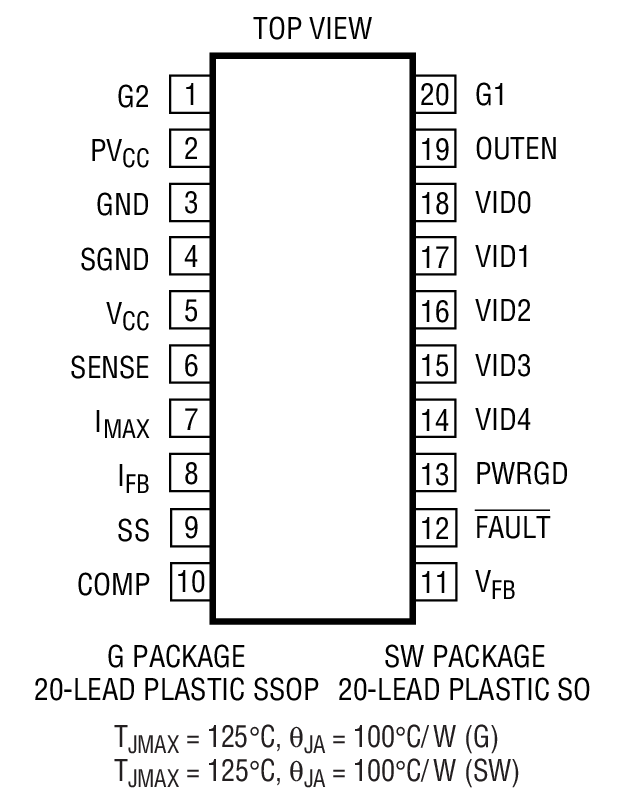

• 采用 20 引脚 SSOP 封装和 SW 封装

产品详情和应用

LTC^®1753 是一款高功率、高效率开关稳压控制器，其专为 5V 输入至一个数字式可编程 1.3V-3.5V 输出而优化。内部 5 位 DAC 负责在 1.3V 至 2.05V (以50mV 为增量) 和 2.1V 至 3.5V (以 100mV 为增量) 的范围内设置输出电压。精准内部基准和一个内部反馈系统在室温条件下提供一个 ±1.5% 的输出准确度，而在整个温度、负载电流和输入线路电压位移范围内的输出准确度通常为 ±2%。LTC1753 采用一种同步开关架构和两个外部 N 沟道输出器件，因而实现了高效率并可免除增设一个高功率、高成本 P 沟道器件的需要。此外，它还在上端 N 沟道 FET 导通电阻的两端检测输出电流，因而无需采用一个外部低阻值检测电阻器即可提供一个可调的电流限值。

LTC1753 在 300kHz 自由运行，并且在需要的情况下可同步至一个较快的外部时钟。该器件提供一种相位超前补偿方案，而且在苛刻的负载条件下，可短暂地把 PWM 占空比强制为 0% 或 100% 以缩短输出电压恢复时间。

• Pentium^® III、AMD-K6^®-2、SPARC、ALPHA 和 PA-RISC 微处理器的电源

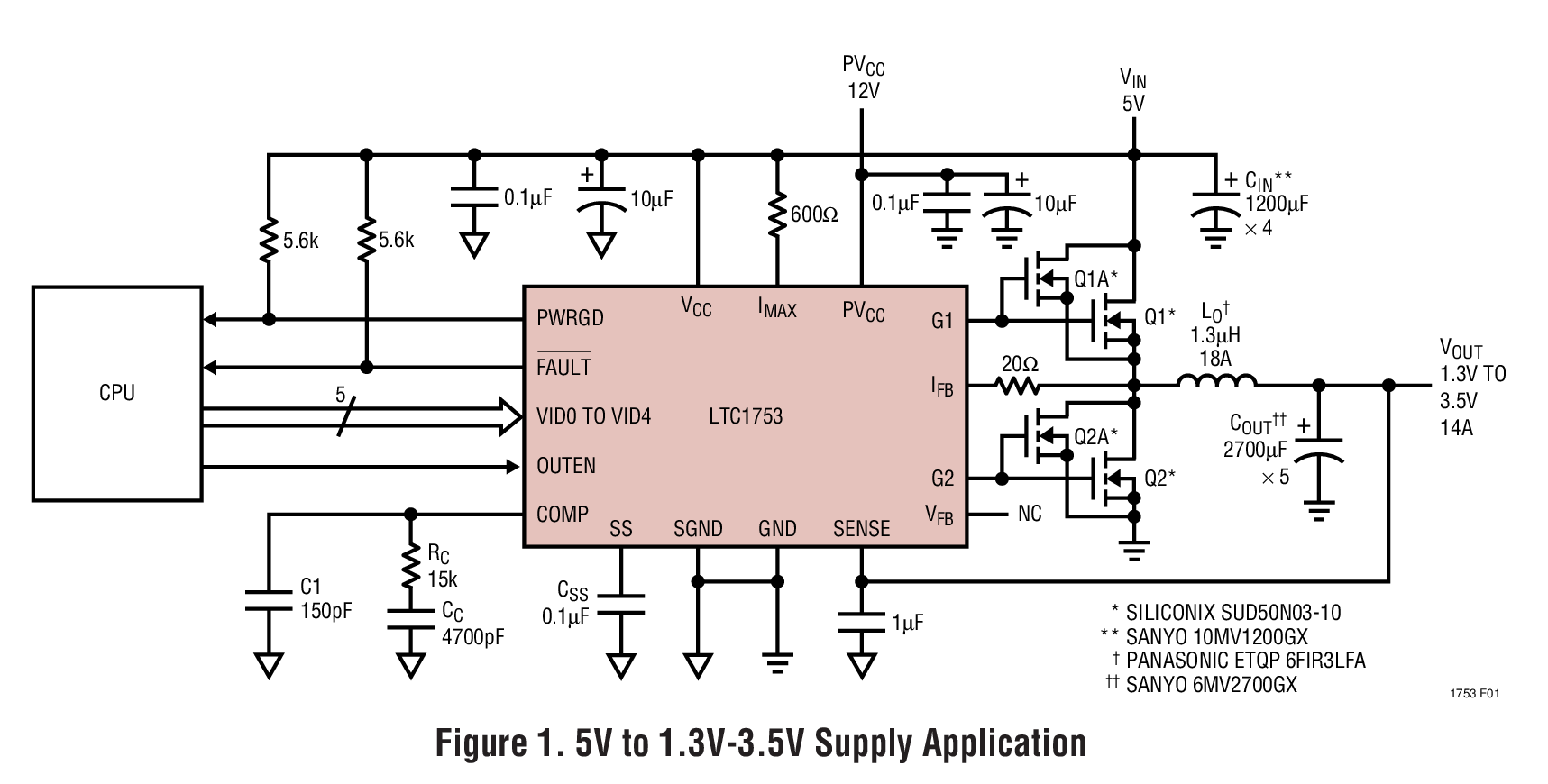

• 高功率 5V 至 1.3V-3.5V 稳压器
