特性

• 电流模式控制
• 可编程设置开关频率高达625kHz
• 精确的UVLO门限(1%)
• 带有内部延迟的漏极开路UVLO标志输出
• 36V至72V的电信电压范围
• 通用离线输入电压范围
  • 85VAC至265VAC整流电压(MAX15000)
• 9.5V至24V输入电压(MAX15001)
• 数字软启动
• 具有高滞回电压的内部自举UVLO (MAX15000)
• 内置1.5%基准的误差放大器
• 50µA (典型)启动电源电流
• 50%最大占空比(MAX15000A/MAX15001A)
• 75%最大占空比(MAX15000B/MAX15001B)
• 60ns逐周期限流传输延迟时间
• 微型10引脚µMAX封装

产品详情和应用

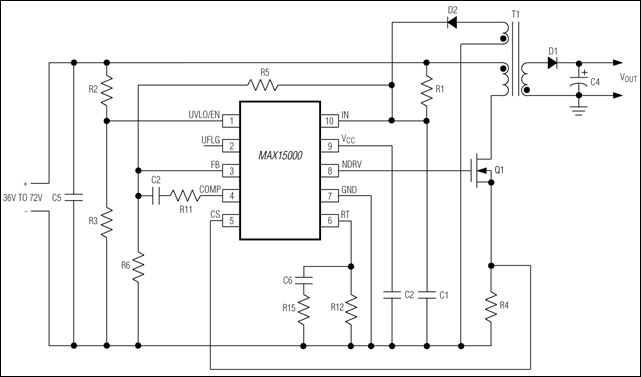

MAX15000/MAX15001电流模式PWM控制器包含了设计宽输入电压、隔离或非隔离电源所需的所有控制电路。MAX15000适用于通用输入(85VAC至265VAC整流电压)电源或电信(-36VDC至-72VDC)电源；MAX15001适用于低输入电压(9.5VDC至24VDC)电源。

MAX15000/MAX15001内置一个误差放大器，能够用来调整第三绕组的输出电压，从而实现主侧稳定的隔离电源，无需光电耦合器。输入欠压锁定(UVLO)可以用来设置输入启动电压，确保在电压不足的情况下正确操作。带有210µs内部延迟的漏极开路UVLO输出可对二次侧控制器进行顺序控制。输入电源启动电压可用外部分压器设定。UVLO/EN输入能够关断MAX15000/MAX15001。内部数字软启动消除了输出电压过冲。

MAX15000内置自举UVLO，具有高滞回，启动时最低需要23.6V的电压。MAX15001内部没有自举UVLO，可直接偏置，启动电压最低9.5V。

MAX15000/MAX15001的开关频率由外部电阻设置。MAX15000A/MAX15001A具有50%的最大占空比，而MAX15000B/MAX15001B具有75%的最大占空比。这些器件均采用10引脚µMAX®封装，工作在-40°C至+85°C温度范围。

应用

• 1/2、1/4和1/8砖电源模块
• 12V升压和SEPIC调节器
• 高效、隔离电信电源
• 工业电源变换
• 隔离、非隔离型高亮度LED电源
• 隔离型不间断电源
• 网络/服务器
