特性

• 宽输入电压范围： 2.7 V至15.0 V
• 静态电流：700 nA（EN1 = SYNC/MODE =低时）
• 输出精度：±1.5%（PWM模式下的整个温度范围内）
• 600 kHz（或1.2 MHz）开关频率，可选同步输入范围为400 kHz至1.4 MHz
• 通道1：800 mA降压调节器
  • 通过工厂熔断器提供自动PSM/PWM或强制PWM模式
  • 100%占空比 工作模式
  • 通过工厂熔断器提供可调/固定输出选项
  • 电源良好指示
• 通道2：超低功耗降压调节器
  • 可选迟滞或PWM工作模式
  • 输出电流最高达50 mA（迟滞模式下）和300 mA（PWM模式下），100%占空比 工作模式
  • 低噪声（0.8 V基准电压源，PWM模式下）
  • 通过工厂熔断器提供可调/固定输出电压选项
• 通道3：高端负载开关
  • 低R_DS(ON)（494 mΩ，VOUT3 = 2.5 V时）
• 快速输出放电(QOD)选项
• UVLO、OCP和TSD保护

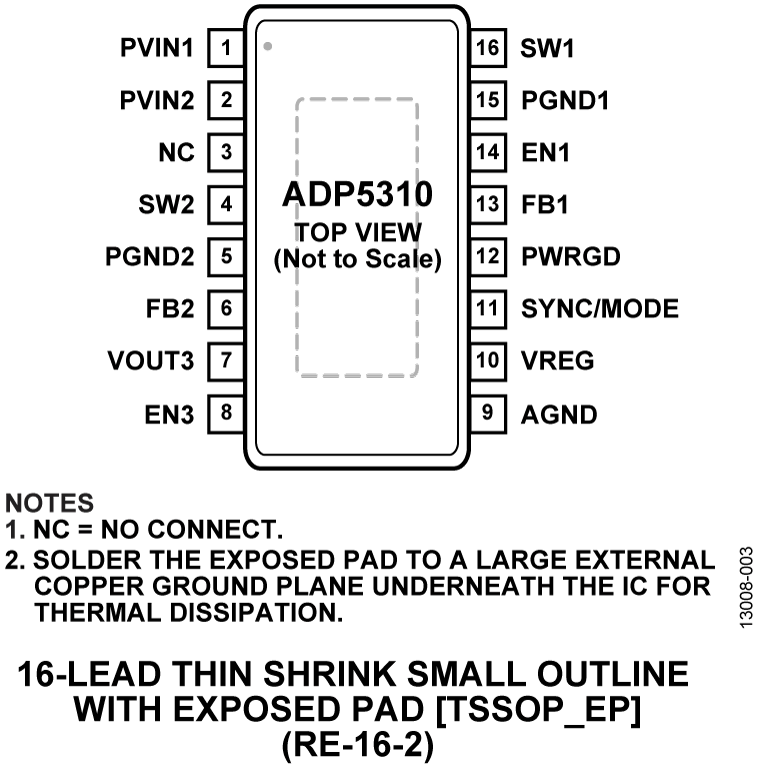

• 16引脚TSSOP_EP封装
• 工作结温范围：-40°C至+125°C

产品详情和应用

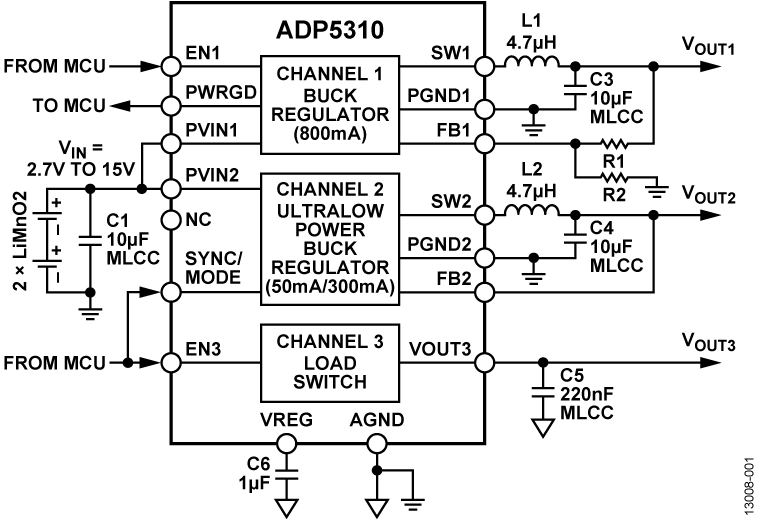

ADP5310采用16引脚TSSOP_EP封装集成两个降压调节器和一个负载开关，可满足严苛的性能和电路板空间要求。 该器件可直接连接到2.7 V至15.0 V的宽输入电压范围，允许使用多个碱性/NiMH电池或锂电池以及其他电源为其供电。

通道1中的降压调节器采用电流模式、恒频脉宽调制(PWM)控制方案，具有出色的稳定性和瞬态性能，输出电流可高达800 mA。。 自动PWM/脉冲跳跃模式(PSM)控制方案实现出色的光输出电流效率。 电源良好信号指示通道1输出在其标称值的92%范围内。

超低功耗降压调节器集成在通道2中，提供SYNC/MODE引脚来控制其工作模式。 当SYNC/MODE设置为低电平时，降压调节器以迟滞模式工作，其用于调节零负载输出的静态电流仅为700 nA，输出电流达50 mA。 迟滞模式有助于以不到1 mW的功耗实现出色的效率，并在电池供电系统中充当有效电源。 当SYNC/MODE设置为高电平时，降压调节器切换至传统的恒频PWM控制方案，针对噪声敏感应用提供低输出纹波，降压调节器在PWM模式下提供高达300 mA的输出电流。

通道3集成高端负载开关，采用1.65 V至5.5 V电源供电，其输入连接至通道2的输出。该负载开关提供电源域隔离，可延长电池的工作时间。

ADP5310的其它重要安全特性包括过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。 ADP5310的额定结温范围是−40°C至+125°C结温范围。
