特性

• 内置23mΩ R_DS(ON)的MOSFET
• 6A连续电流输出
• 在整个负载、输入电压和温度范围内提供±1%的输出精度
• 2.35V至3.6V工作电压
• 输出电压在0.6V至(0.9 x V_IN)之间可调
• 软启动抑制输入浪涌电流
• 500kHz至2MHz可调开关频率
• 能够使用陶瓷、聚合物以及电解输出电容
• 可选择的VID输出电压
  • 0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V和2.5V
• 完整的过流和过热保护
• 安全启动进入预偏置输出状态
• DDR应用中吸入/源出电流
• 24引脚、4mm x 4mm薄型QFN无铅封装

产品详情和应用

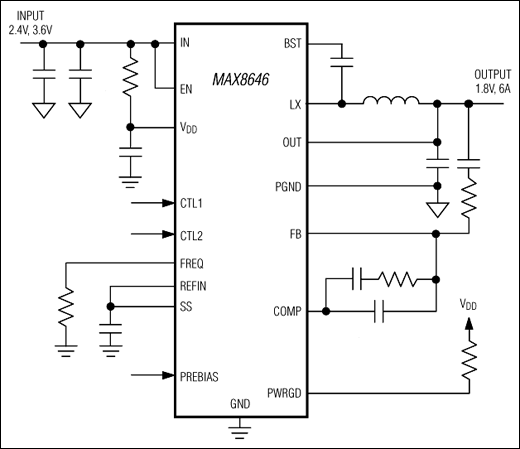

MAX8646是一款高效开关稳压器，输出电压范围为0.6V至0.9 x V_IN，最大可提供6A的负载电流。器件工作电压为2.35V至3.6V，非常适合负载点和后续稳压应用。在整个负载、输入电压和温度变化范围内，器件输出电压总误差低于±1%。

MAX8646采用固定频率PWM工作模式，开关频率可通过外部电阻设置到500kHz至2MHz范围内。高工作频率允许全陶瓷电容设计，同时也允许采用小尺寸外部元件。

片内低导通电阻的nMOS保证在较重负载下提供高效率，并使电感值最小。相对于分立元件方案，该器件的布局要简单得多。简单的电路布局和引脚配置保证器件在新设计中的一次通过率。

MAX8646内部集成了宽带(> 14MHz)电压误差放大器。电压模式控制结构和误差放大器允许使用III型补偿方案，使环路最大带宽可达到开关频率的20%。较宽的环路带宽能够保证快速瞬态响应，从而减小所需的输出电容值，允许全陶瓷电容设计。

MAX8646具有两个三态逻辑输入，用于选择9种不同的输出电压。这些预设的输出电压为客户提供±1%的输出电压精度，无需使用昂贵的0.1%精密电阻。另外，可以通过连接在反馈端的两个外部电阻，配合0.6V的内部基准电压或者在REFIN输入端施加的外部基准电压，将输出电压设置到任何用户需要的数值。MAX8646通过外部电容编程软启动时间，以减少输入浪涌电流。MAX8646采用24引脚、4mm x 4mm薄型QFN无铅封装。

应用

• ASIC/CPU/DSP核与I/O供电
• 基站电源
• DDR电源
• POL
• RAID控制电源
• 电信与网络电源
