• 与功率构件、DRMOS 或外部栅极驱动器和 MOSFET 工作
• 具准确均流功能的恒定频率电压模式控制
• ±0.75% 0.6V 电压基准
• 差分远端输出电压检测放大器
• 多相能力 —— 多达 12 相工作
• 可编程电流限值
• 可安全地给一个预偏置负载供电
• 高达 1.25MHz 的可编程或 PLL 可同步开关频率
• 采用电感器 DCR 的无损耗电流检测或采用检测电阻器的精准电流检测
• V_CC 范围：3V 至 5.5V
• V_IN 范围：3V 至 24V
• 电源良好输出电压监视器
• 输出电压跟踪能力
• 可编程软起动

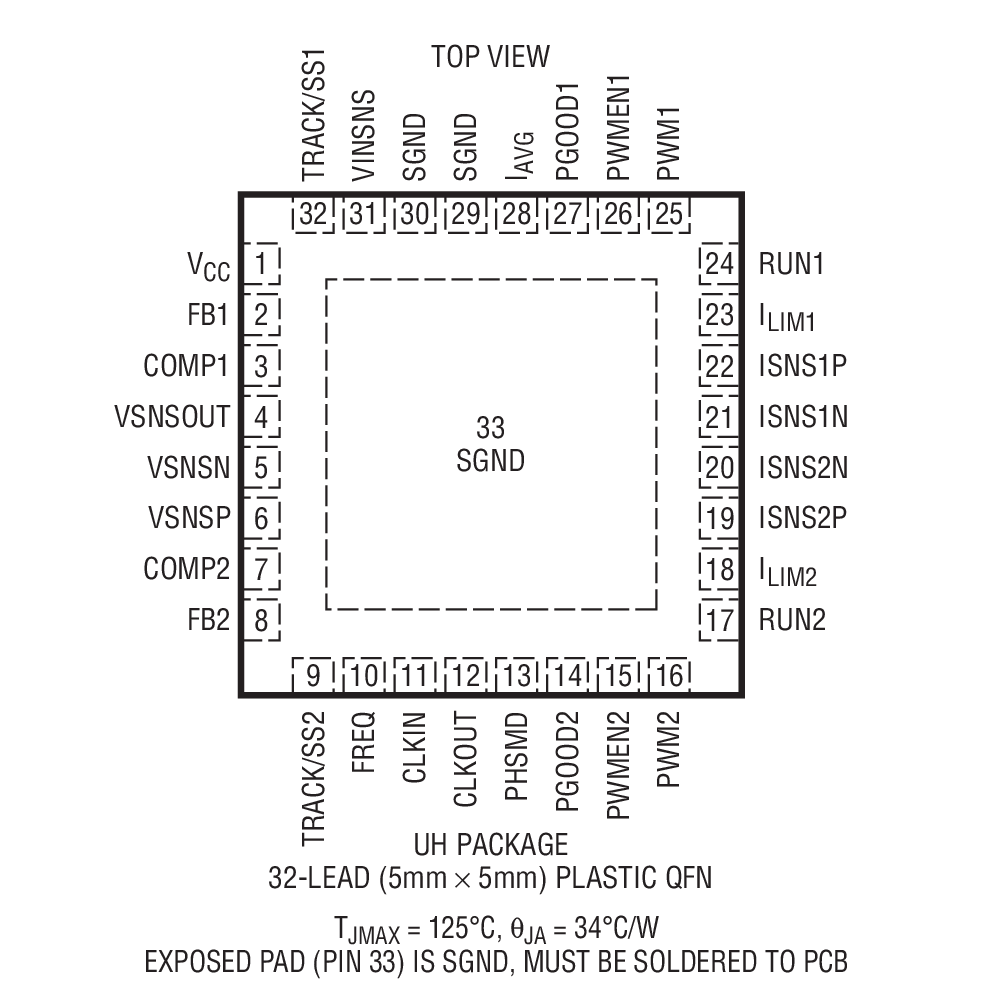

• 采用 32 引脚 5mm x 5mm QFN 封装

产品详情和应用

LTC^®3860 是一款双通道、PolyPhase^® 同步降压型开关稳压器控制器，用于高电流分布式电源系统、数字信号处理器、以及其他电信和工业 DC/DC 电源。它采用了一种恒定频率电压模式架构，并组合了非常低失调、高带宽误差放大器和一个远端输出检测差分放大器，旨在实现超卓的瞬态响应和输出调节性能。

该控制器运用了无损耗电感器 DCR 电流检测，以维持相位之间的电流平衡并提供过流保护。该芯片可在一个 3V 至 5.5V 的 V_CC 电源范围内运作，并专为实现从 3V ~ 24V 的 V_IN 至 0.6V ~ (V_CC – 0.5V) 输出电压的降压转换而设计。

TRACK/SS 引脚提供了可编程软起动或跟踪功能。电感器电流反向在软起动期间停用，以安全地为预偏置负载供电。恒定的工作频率可同步至一个外部时钟或在 250kHz 至 1.25MHz 的范围内进行线性设置。多达 6 个 LTC3860 控制器能够并联起来工作，以实现 1、2、3、4、6 或 12 相操作。

LTC3680 采用 32 引脚 5mm x 5mm QFN 封装。

• 高电流分布式电源系统
• 数字信号处理器和 ASIC 电源
• 电信系统
• 工业电源
