ADI亚德诺 LTC3605A 产品介绍

2026-03-09 0次

特性

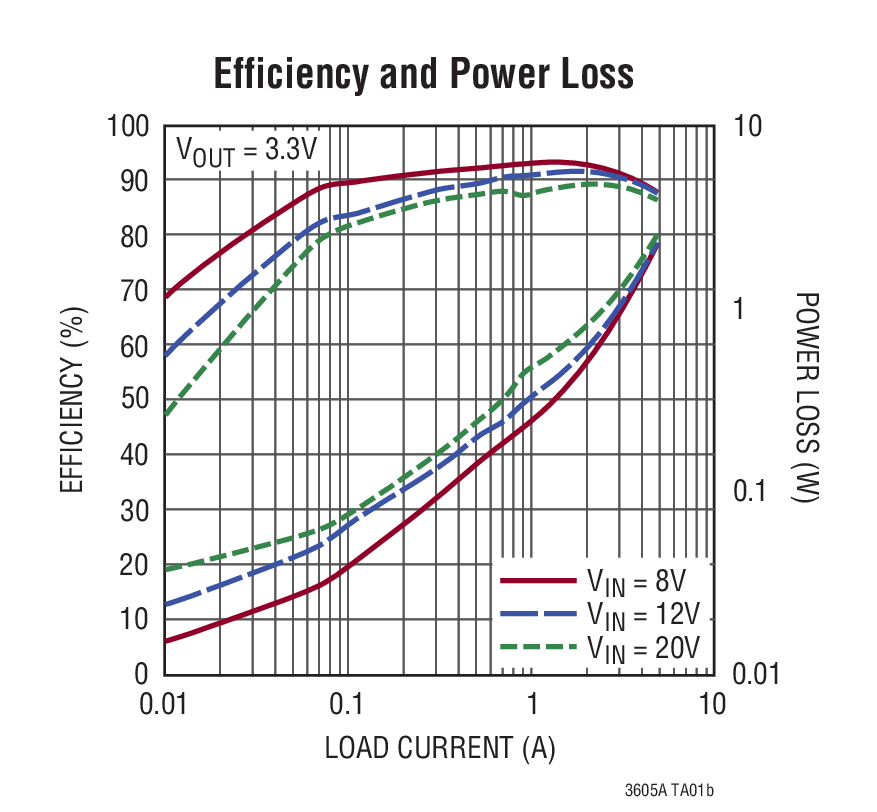

高效率：达 96%
5A 输出电流
4V 至 20V V_IN 范围
集成型 N 沟道功率 MOSFET (70mΩ 顶端和 35mΩ 底端)
可调频率范围：800kHz 至 4MHz
多相 (PolyPhase^®) 操作 (多达 12 相)
输出跟踪

0.6V ±1% 基准准确度
电流模式操作以实现卓越的电压和负载瞬态响应
停机模式吸收少于 15µA 电源电流
LTC3605：15V 绝对最大 V_IN
LTC3605A：22V 绝对最大 V_IN
LTC3605A 与 LTC3605 引脚兼容

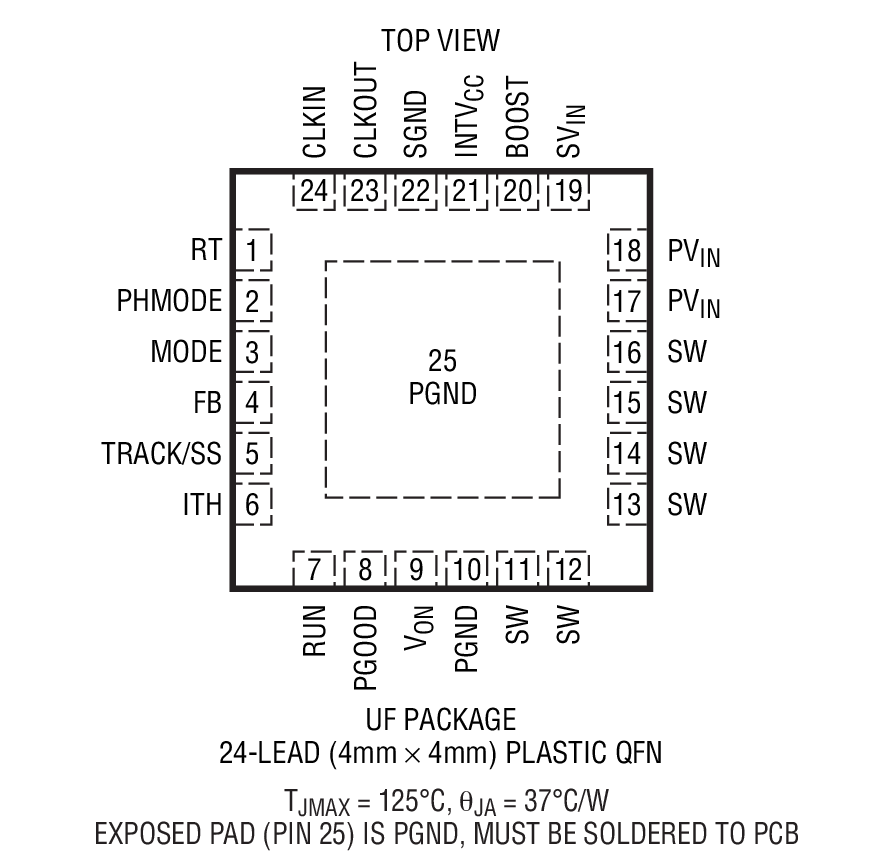

采用 24 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

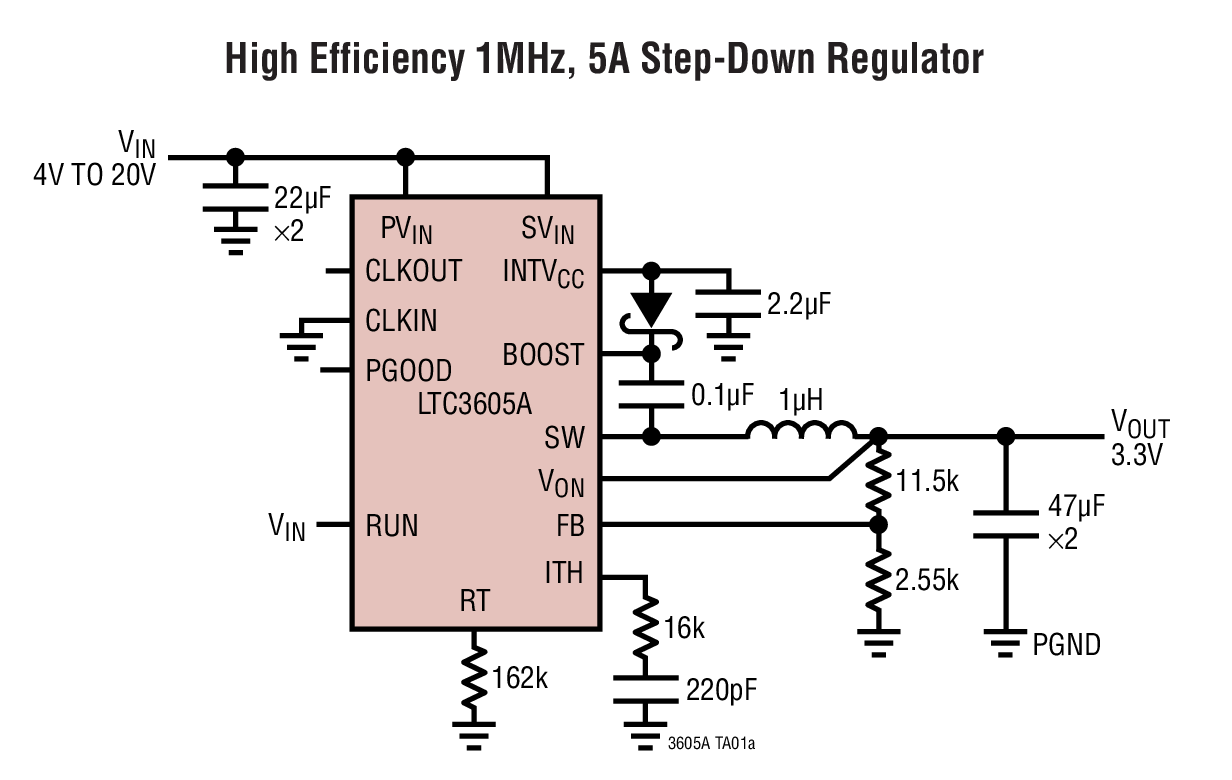

LTC^®3605A 是一款高效率、单片式、同步降压型稳压器，它采用一个可锁相受控导通时间恒定频率、电流模式架构。多相操作允许多个 LTC3605A 稳压器异相运行，并采用极小的输入和输出电容。工作电源电压范围从 20V 到低至 4V，从而使其适合于两节、三节或四节锂离子电池输入以及采用一个 12V 或 5V 电源轨的负载点电源应用。

该器件的工作频率可利用一个外部电阻器在 800kHz 至 4MHz 的范围内进行设置。高频工作能力允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可对其进行外部同步 (同步范围从 800kHz 至 4MHz)。PHMODE 引脚使用户能够控制输出时钟信号的相位。独特的恒定频率 / 受控导通时间架构非常适合于那些在高频条件下运作、同时要求快速瞬态响应的高降压比应用。两个内部锁相环负责使内部振荡器与外部时钟同步，而且还用于维持稳压器导通时间，以将其锁定于内部时钟或外部时钟 (如果存在)。

应用

负载点电源
便携式仪器
分布式电源系统
电池供电型设备
