特性

• 宽输入电压范围：工作时为 3.6V 至 58V
• 过压闭锁功能可保护电路安全承受 80V 瞬态电压
• 2A 最大输出电流
• 低纹波 (<15mV_P-P) 突发模式 (Burst Mode^®) 操作：
       I_Q = 85μA (在 12V_IN 至 3.3V_OUT)
• 可调开关频率：100kHz 至 2.4MHz
• 低停机电流：I_Q < 1μA
• 箝位二极管电流检测可保护电路免遭短路和输入过压条件的损坏
• 可同步频率范围：250kHz 至 2MHz
• 电源良好标记
• 饱和开关设计：200mΩ 接通电阻
• 热保护
• 软起动能力

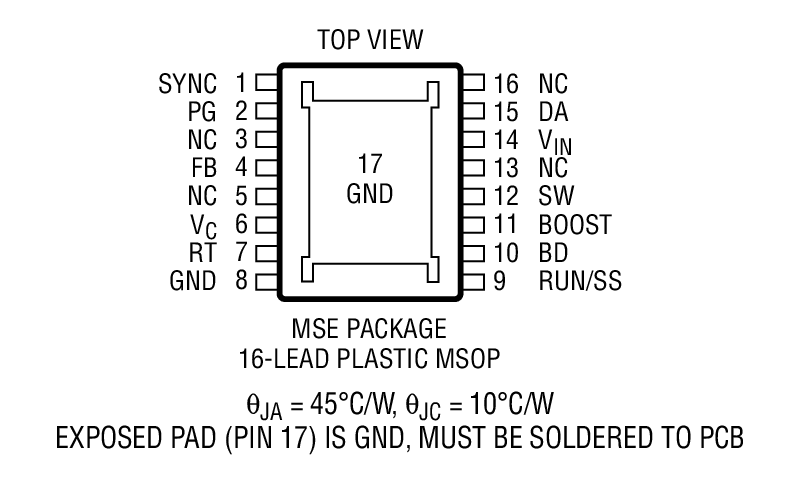

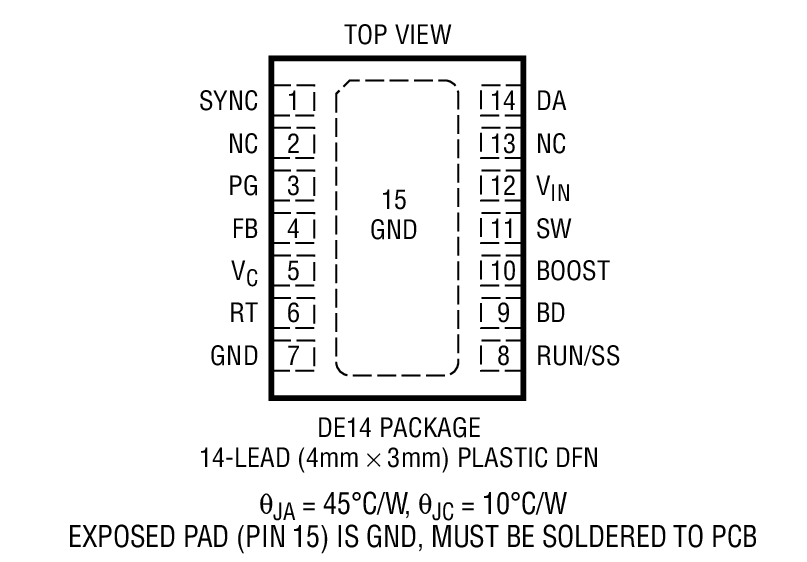

• 小外形 16 引脚耐热性能增强型 MSOP 和 3mm x 4mm DFN 封装

产品详情和应用

LT^®3980 是一款可调频率 (100kHz 至 2.4MHz)、单片式、降压型开关稳压器，可接受高达 58V (瞬态电压达 80V) 的输入电压。芯片上内置了一个高效率 200mΩ 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。箝位二极管电流检测 (DA 引脚) 可在输入电压瞬变期间起到保护电路的作用，即使在采用一个高开关频率的情况下也不例外。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3980 还能够通过在 V_OUT 高于 3V 时从输出吸收偏置电流来进一步提升低输出电流条件下的效率水平。停机模式把输入电源电流降低至 <1μA，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡上升 (软起动功能)。当 V_OUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3980 采用小外形16 引脚 MSOP 和具有裸露衬垫的 3mm x 4mm DFN 封装，旨在实现低热阻。

• 汽车电池调节
• 分布式电源调节
• 工业电源
• 墙上变压器调节
