特性

• 完整的低 EMI 开关模式电源
• 符合 EN55022 Class B 规格
• 宽输入电压范围：5V 至 36V
• 8A 输出电流
• 3.3V 至 15V 输出电压范围
• 低输入和输出参考噪声
• 输出电压跟踪和裕度调节
• PLL 频率同步
• 2% 的最大总 DC 误差
• 具裕度调节能力的电源良好跟踪
• 过流折返保护
• 并联 / 均流
• 超快瞬态响应
• 电流模式控制
• 可编程软件起动
• 输出过压保护
• –55°C 至 125ºC 工作温度范围 (LTM4613MPV、LTM4613MPY)

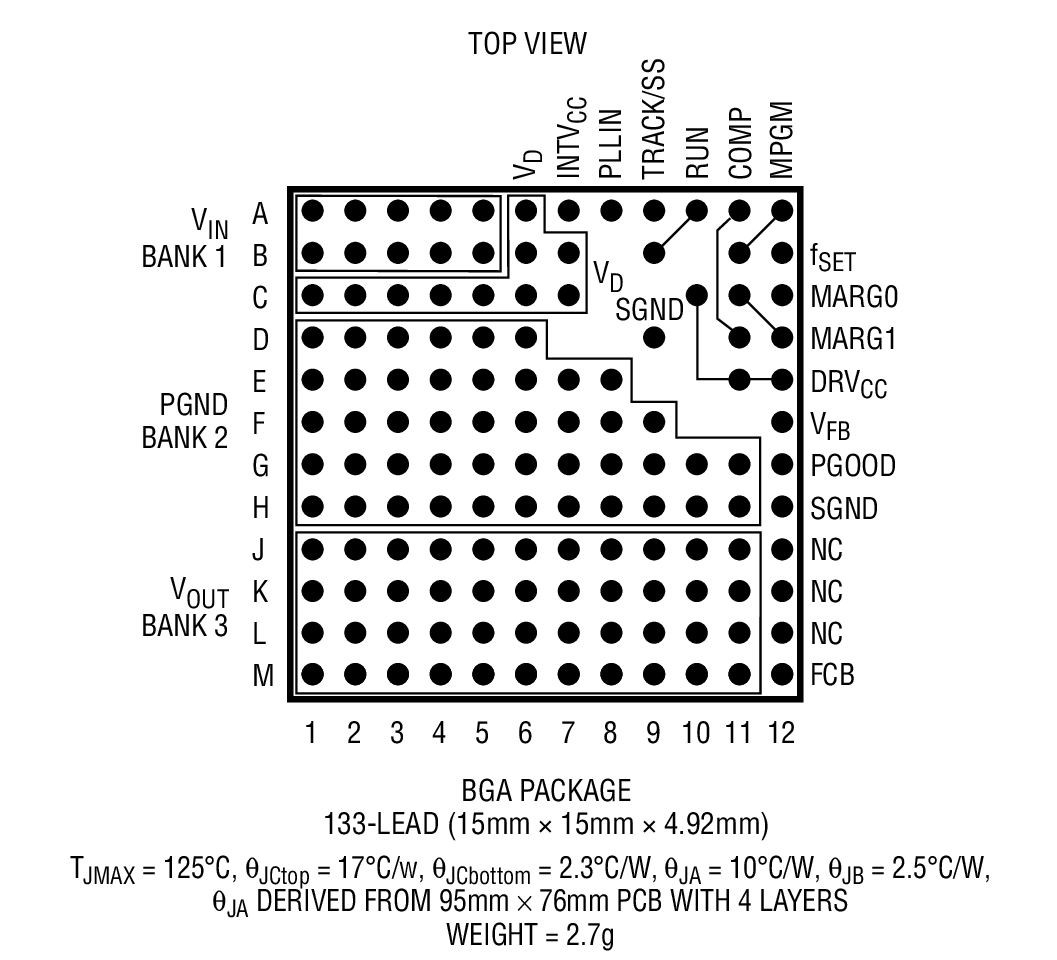

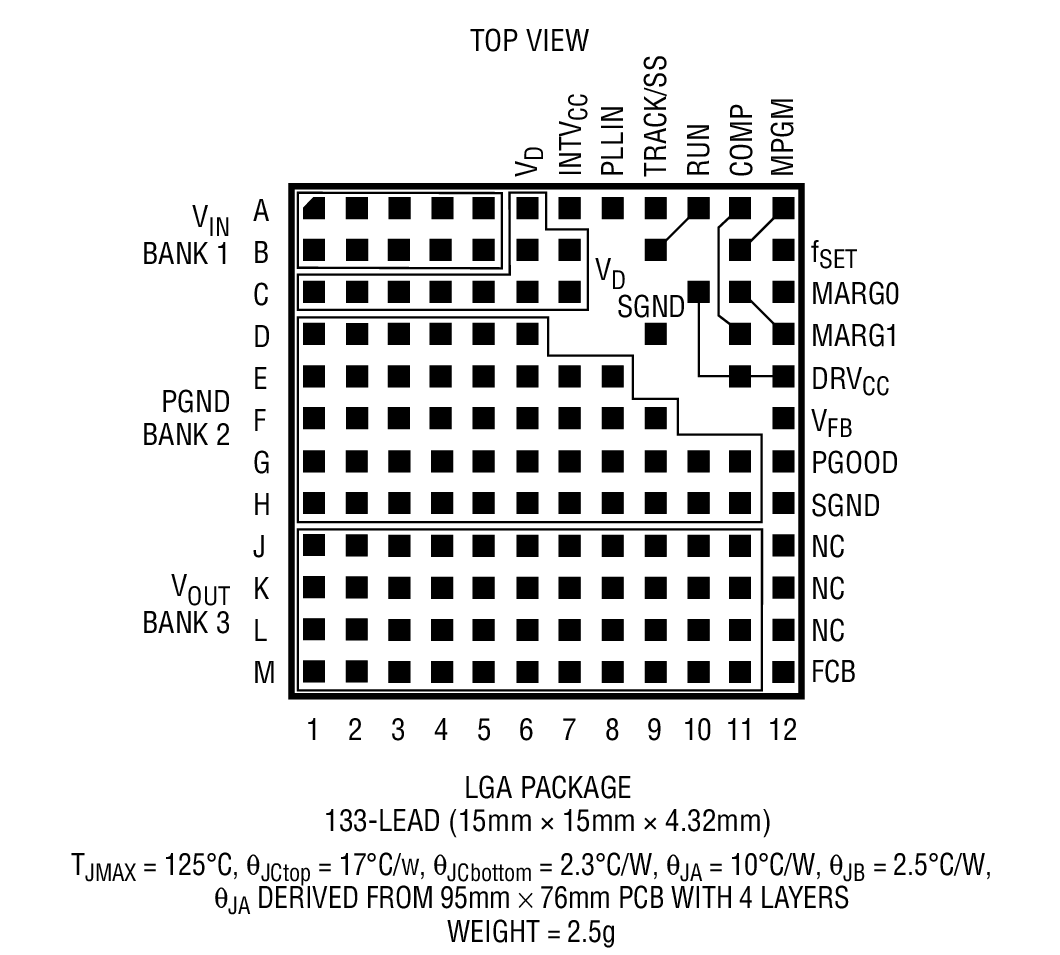

• 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装
• 符合 SnPb (BGA) 或 RoHS (LGA 和 BGA) 标准的涂层

产品详情和应用

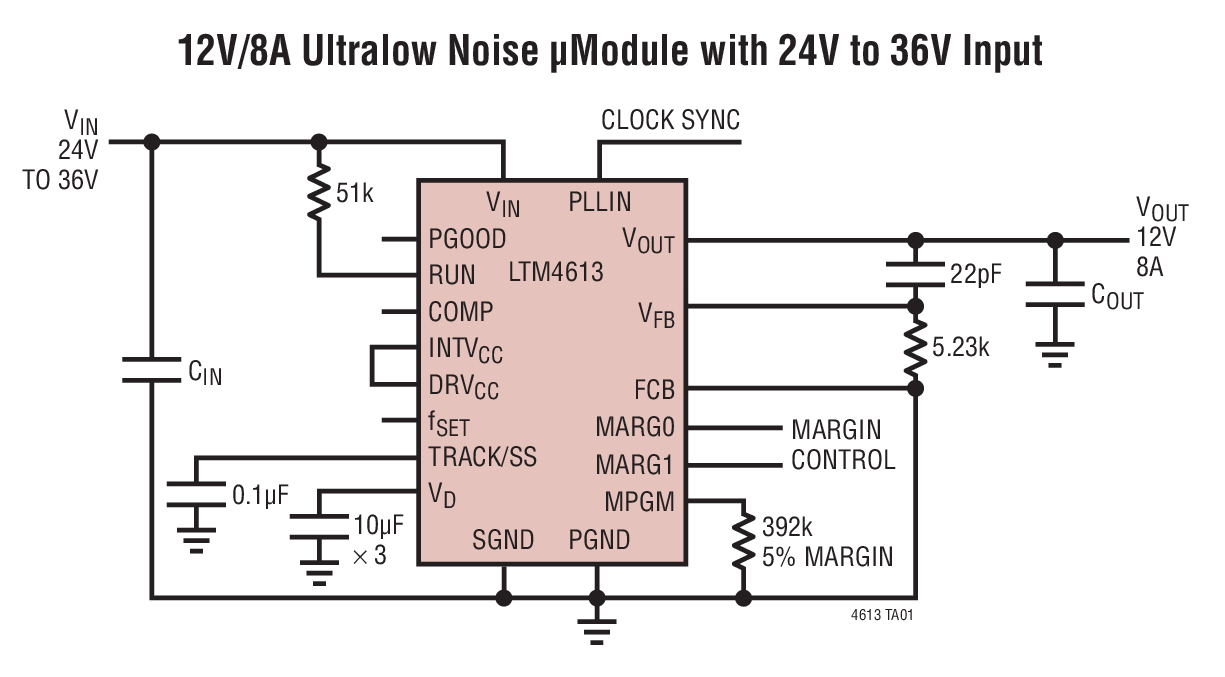

LTM^®4613 是一款完整、超低噪声、8A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4613 的工作输入电压范围为 5V 至 36V，可支持一个 3.3V 至 15V 的输出电压范围 (由单个外部电阻器来设定)。仅需采用大容量的输入和输出电容器便可完成设计。

由于采用了高开关频率和一种自适应接通时间电流模式架构，因而实现了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。

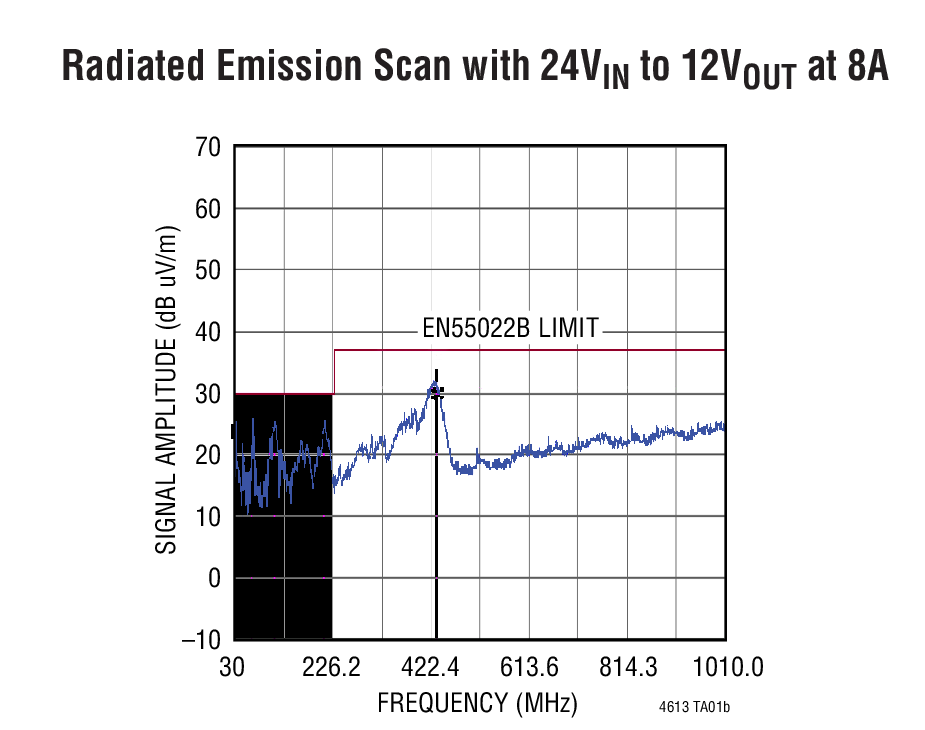

内置的输入滤波器和噪声抵消电路实现了低噪声耦合，从而有效地降低了电磁干扰 (EMI)，见图 7。此外，还可以使该 DC/DC μModule^® 稳压器与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase^®) 操作，用于提供高负载电流。

LTM4613 采用 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装。LTM4613 具有符合 SnPb (BGA) 或 RoHS 标准的涂层。

• 电信和网络设备
• 工业和航空电子设备
• RF 系统
