ADI亚德诺 LTC3548A 产品介绍

2026-03-09 0次

特性

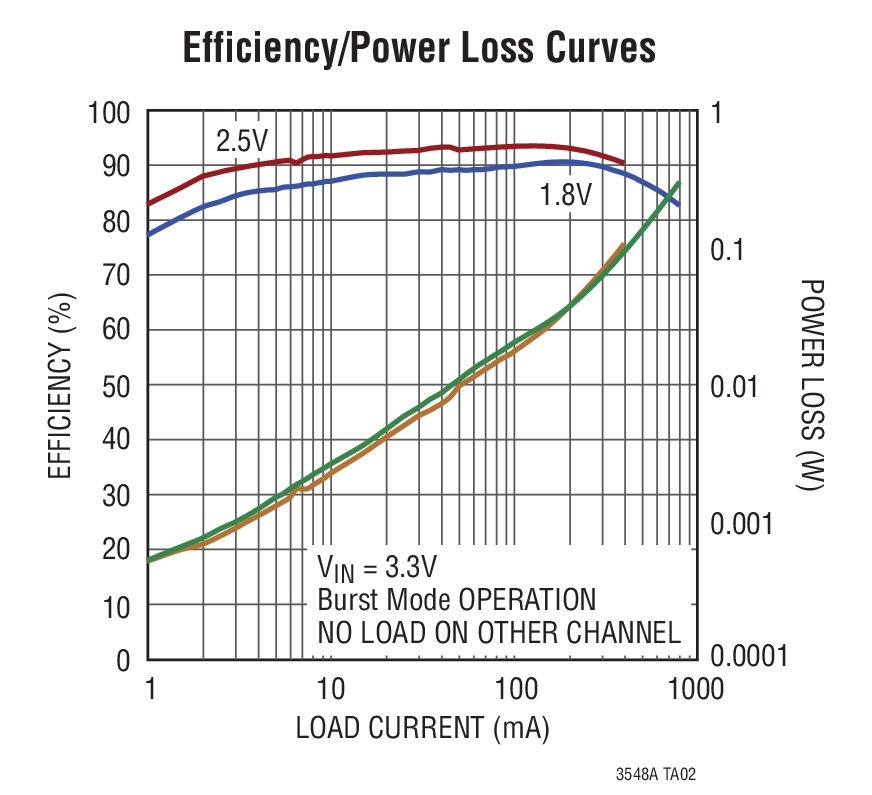

高效率：达 95%
低纹波 (<35mV_P-P) 突发模式 (Burst Mode^®) 操作；I_Q = 40μA
2.25MHz 恒定频率操作
高开关电流：0.7A 和 1.2A
无需肖特基二极管
低 R_DS(ON) 内部开关：0.35Ω
旨在获得超卓的电压和负载瞬态响应的电流模式操作
短路保护功能
低压差操作：100% 占空比

超低停机电流：I_Q < 1μA
输出电压范围从 5V 到低至 0.6V
上电复位输出
可在外部进行同步的振荡器
可任选的外部软起动功能

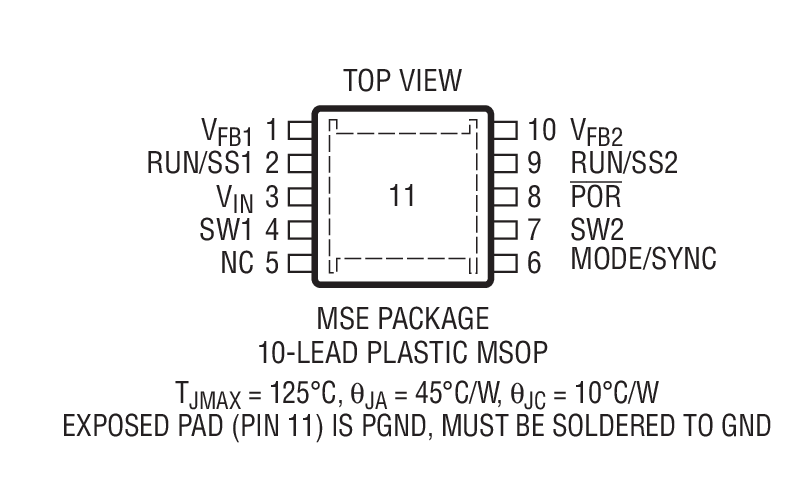

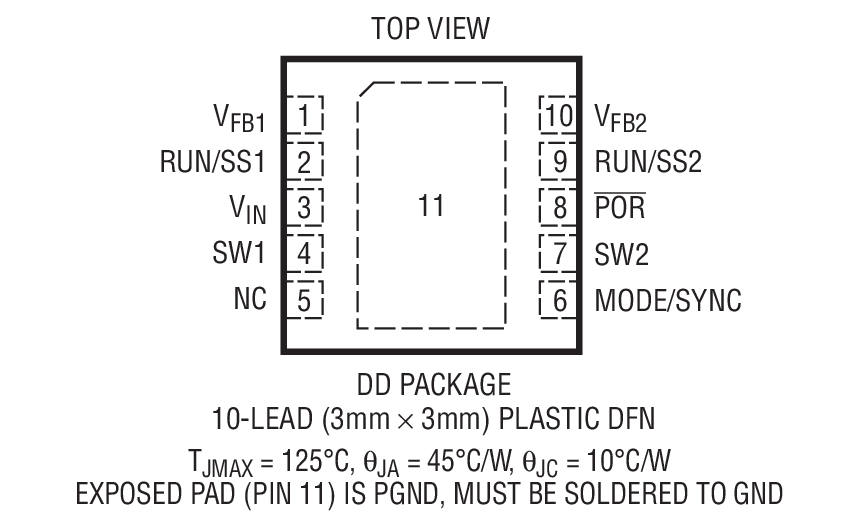

小巧的耐热性能增强型 MSOP 和 3mm x 3mm DFN 封装

产品详情和应用

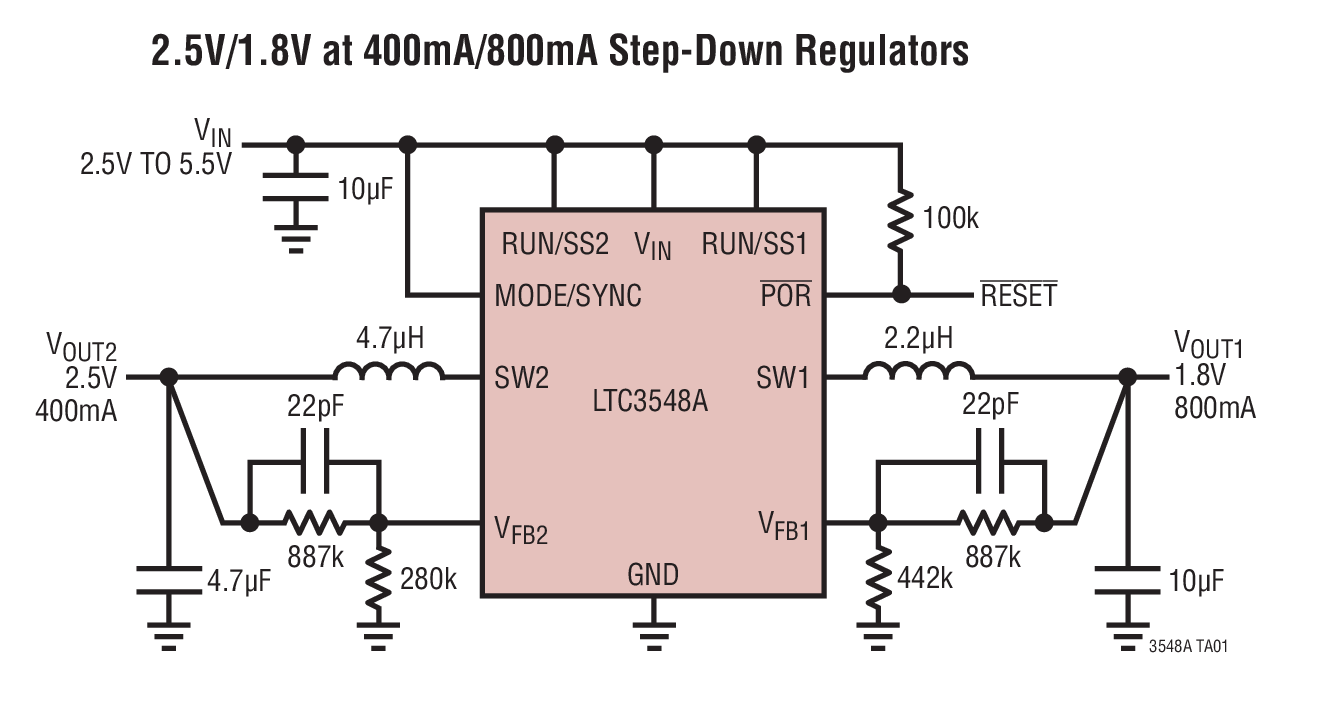

LTC3548A 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。这款面向低功率应用的器件可在一个 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许使用纤巧、低成本的电容器和电感器，高度 ≤1mm。每个输出电压均可在 0.6V 至 5V 的范围内调节。内部同步 0.35Ω、0.7A/1.2A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

该器件提供了一个用户可选模式输入，以便用户在纹波噪声和低功率效率两者之间进行权衡折衷。突发模式操作可在轻负载条件下提供极高的效率，而脉冲跳跃模式则可在轻负载条件下实现较低的纹波噪声。

为了进一步延长电池的运行时间，P沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，两个通道所吸收的总静态电流仅为 40µA。在停机模式中，该器件的吸收电流 <1µA。

应用

PDA/掌上型个人电脑
数码相机
蜂窝电话
无线和 DSL 调制解调器
