ADI亚德诺 ADPL12002 产品介绍

2026-03-09 0次

特性

多功能，小尺寸
- 工作输入电压范围：3V 至 20V
- 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器，高达 2.5A/3.5A
- 跳跃模式下的静态电流为 27μA
- 400kHz/1.5MHz 开关频率
- 扩频选项
- 内部软启动
  - 2.5ms (400kHz)
  - 3.5ms (1.5MHz)
- 可编程 0.8V 至 12V 输出电压范围
- 具有低压差的 99% 占空比操作

高精度符合安全关键应用要求
- 完全可编程 UVLO 阈值的精密启用阈值
- 准确的窗口 PGOOD
强制 PWM 和跳跃工作模式
过热、过压和短路保护

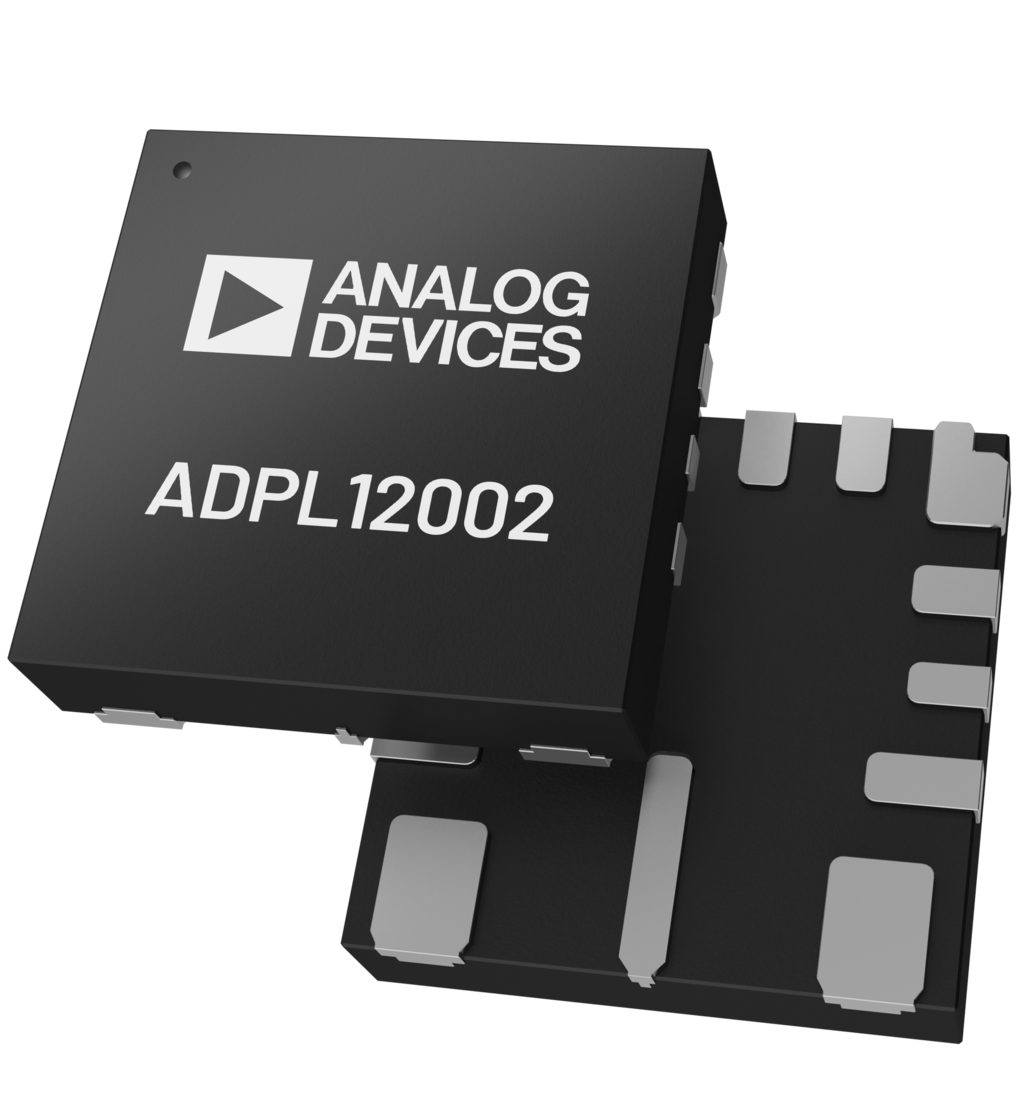

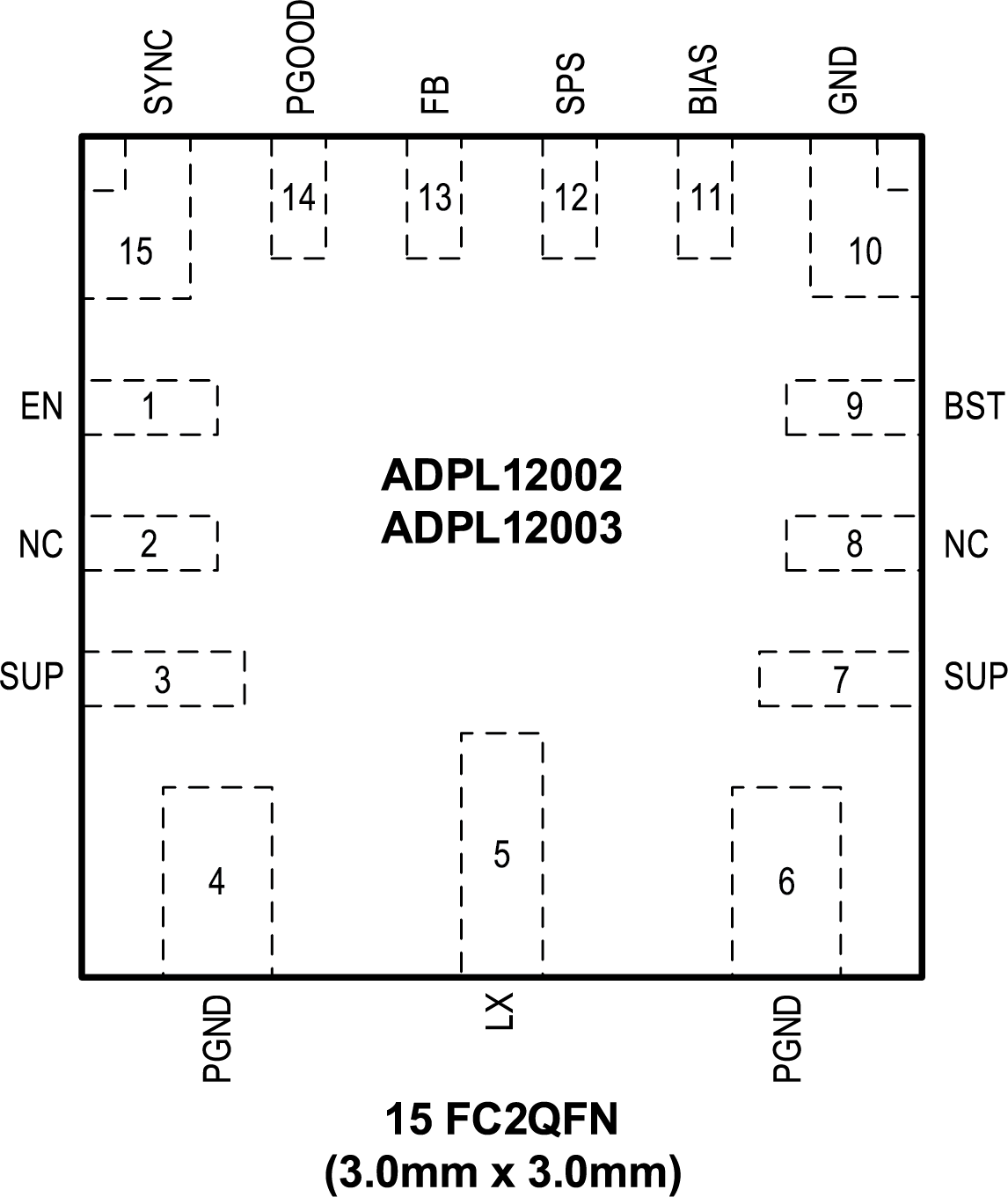

3mm x 3mm，15 引脚 FC2QFN
工作结温范围：-40°C 至 +150°C

产品详情和应用

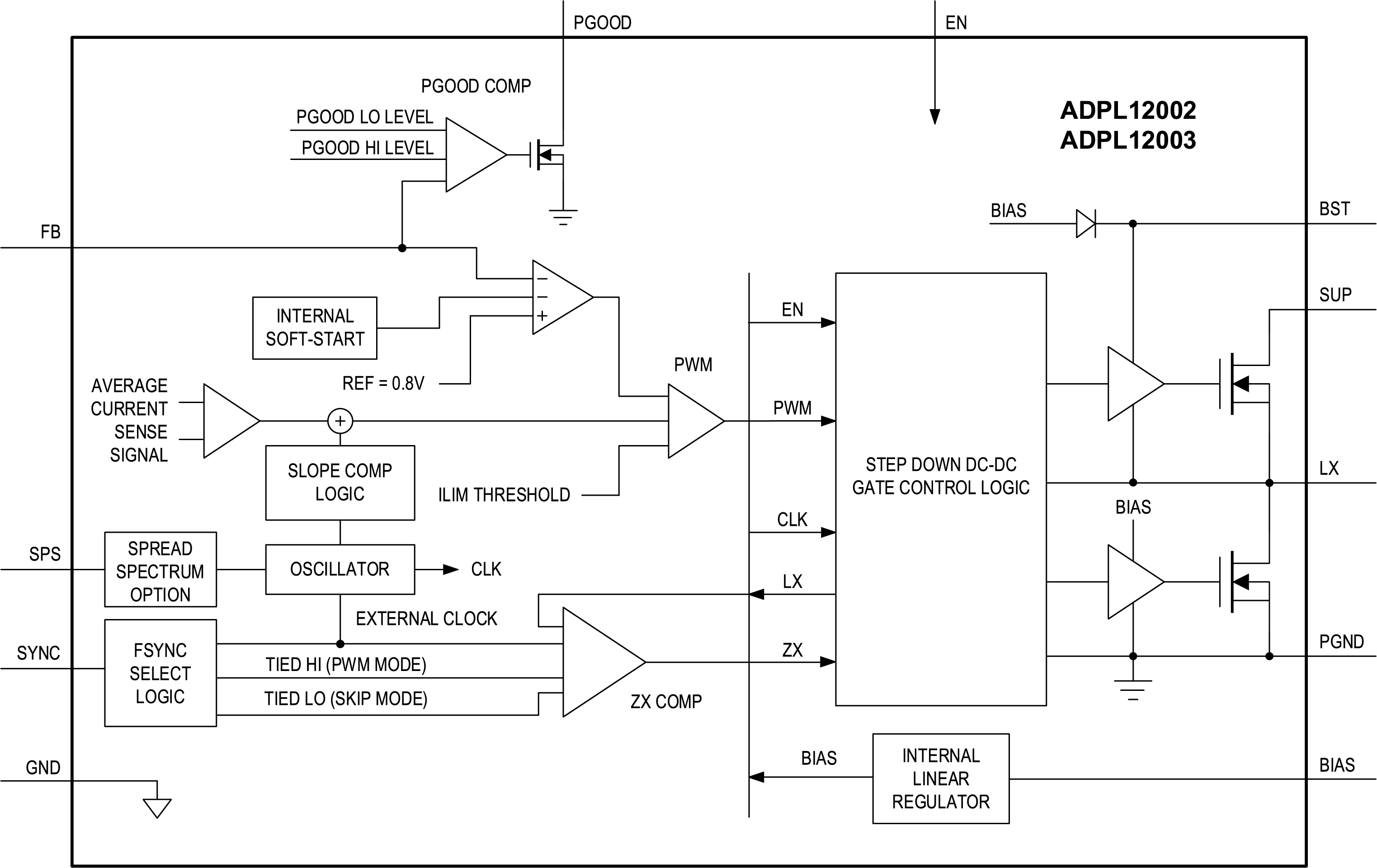

ADPL12002/ADPL12003 IC 是小型同步降压转换器，带有集成高端和低端开关。该 IC 的设计输入电压范围为 3V 至 20V，可提供高达 2.5A/3.5A 的电流。可以通过观察 PGOOD 信号来监控电压质量。该 IC 可以在 99% 占空比下以压差模式运行，非常适合工厂自动化应用。

ADPL12002/ADPL12003 IC 提供外部可编程输出电压。提供 400kHz/1.5MHz 的固定内部频率选项，允许使用较小的外部元件并减少输出纹波。

当 SYNC 为低时，ADPL12002/ADPL12003 在轻负载时自动进入跳跃模式，无负载时静态电流超低至 27μA。还提供可通过引脚选择的强制脉冲宽度调制 (PWM) 模式，这有助于改善电磁干扰 (EMI) 性能。这些套件具有扩频调制选项，旨在最大限度地减少调制频率引起的 EMI 辐射。

ADPL12002/ADPL12003 IC 采用小型 3mm x 3mm、17 引脚倒装芯片四方扁平无引线 (FC2QFN) 封装，仅需少量外部元件。

应用

工厂自动化
负载点
分布式直流电源系统
通信基础设施
测试和测量
