特性

• 减少外部元件，降低总体成本
  • 无外部同步肖特基操作
  • 内部补偿元件
  • 全陶瓷电容设计，布局紧凑
• 减少DC-DC稳压器库存种类
  • 4.5V至36V较宽输入电压
  • 0.9V至90% VIN可调节输出电压范围
  • 整个温度范围内可提供高达1.5A电流
  • 400kHz至2.2MHz可调节频率，带外部时钟同步
  • 采用16引脚、3mm x 3mm TQFN封装
• 降低功耗
  • 95%峰值效率
  • PFM和DCM模式，轻载时保持高效
  • 辅助自举电源(EXTVCC)，提高效率
  • 2.8μA关断电流
• 在恶劣工业环境下工作可靠
  • 打嗝式过流保护
  • 可调节和单调启动，带预偏置输出电压
  • 内置输出电压监测，带RESET (低电平有效)
  • 可编程EN/UVLO门限
  • 过热保护
  • 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

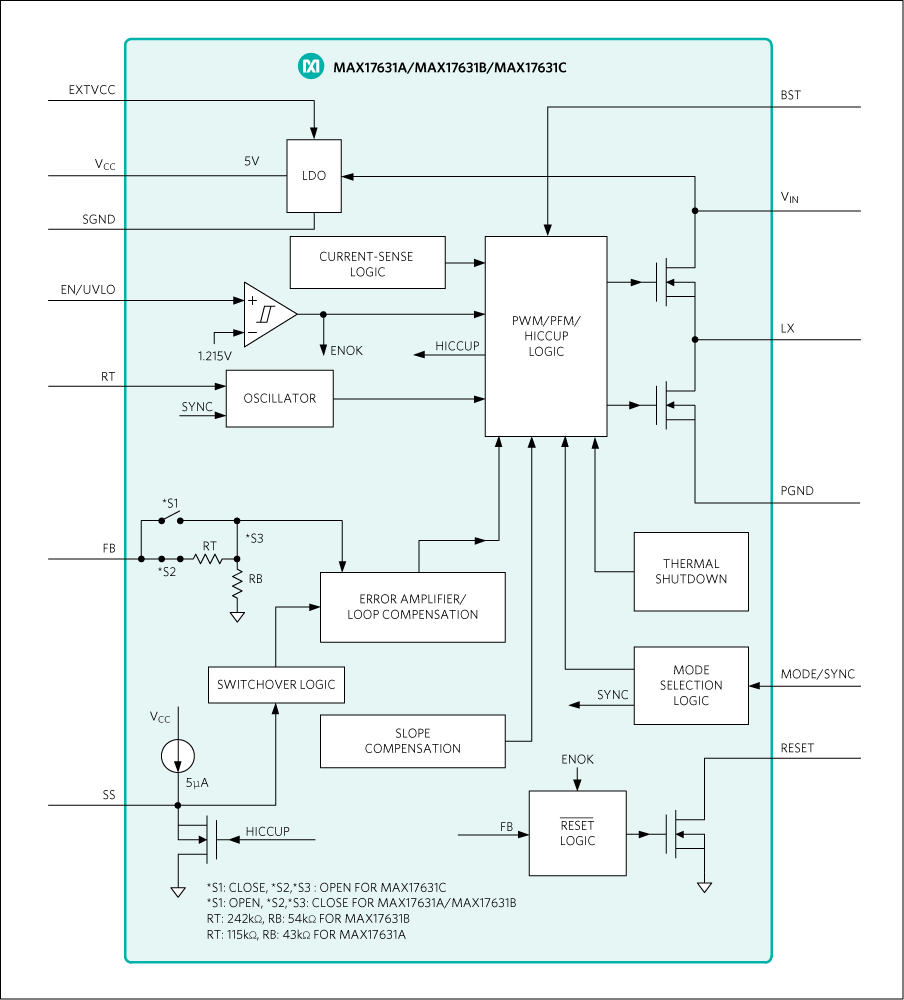

产品详情和应用

MAX17631为高效、高压、同步降压型DC-DC转换器，集成MOSFET，工作在4.5V至36V输入电压范围。器件可提供高达1.5A电流。MAX17631有三种版本：MAX17631A、MAX17631B和MAX17631C。MAX17631A和MAX17631B分别为3.3V和5V固定输出器件；MAX17631C为可调节输出电压(0.9V至90% VIN)器件。内部补偿覆盖整个输出电压范围，无需外部补偿元件。

MAX17631采用峰值电流模式控制架构。器件可在强制脉宽调制(PWM)、脉冲频率调制(PFM)或非连续导通模式(DCM)三种开关状态下工作，支持在满载和轻载条件下实现高效率。MAX17631具有极低最小导通时间，允许高开关频率和较小方案尺寸。

MAX17631A/MAX17631B/MAX17631C的反馈电压调节精度在-40°C至+125°C温度范围内为±1.2%。器件采用16引脚(3mm x 3mm) TQFN封装。该器件可提供仿真模型。

应用

• 工业控制电源
• 通用负载点电源
• 配电稳压器
• 基站电源
• 壁式变压器稳压
• 高压单板系统
