ADI亚德诺_LTC7840_产品介绍

ADI亚德诺 LTC7840 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：5.5V 至 60V
可配置为双相单路/双路输出操作
具有平滑正交斜率补偿和动态斜率恢复的峰值电流模式控制
可调最大占空比
可调最短导通时间
通过打嗝模式实现过流保护

可调电流检测限值
输出过压保护
可编程和可锁相工作频率：50kHz 至 425kHz
可调软启动电流斜坡
±1% 内部基准电压源
用于栅极驱动器的内部 10V LDO 稳压器
两个 RUN 引脚和双通道电源良好监控器
灵活的升压、SEPIC 和反激式拓扑结构

产品详情和应用

LTC^®7840 是一款双相双路输出、恒频电流模式、非同步升压控制器，可驱动 N 沟道功率 MOSFET。非同步拓扑结构使输出电压取决于外部元件的选择。

5.5V 至 60V 宽输入电源范围可以适应高输入电压浪涌。LTC7840 可配置为双相单路输出或双路输出控制器。它还可以配置为 SEPIC 和反激式拓扑结构。开关频率可通过 FREQ 引脚上的电压进行编程或与外部时钟同步。LTC7840 内置一个精密 1.2V 内部基准电压源。它具有两个 RUN 引脚和两个电源良好输出指示器。

LTC7840 内置 10V LDO，其片上栅极驱动器可实现欠压闭锁保护。最大占空比和消隐时间可分别通过 DMAX 和 BLANK 引脚上的电压进行编程。出现故障时，打嗝模式可以保护系统。

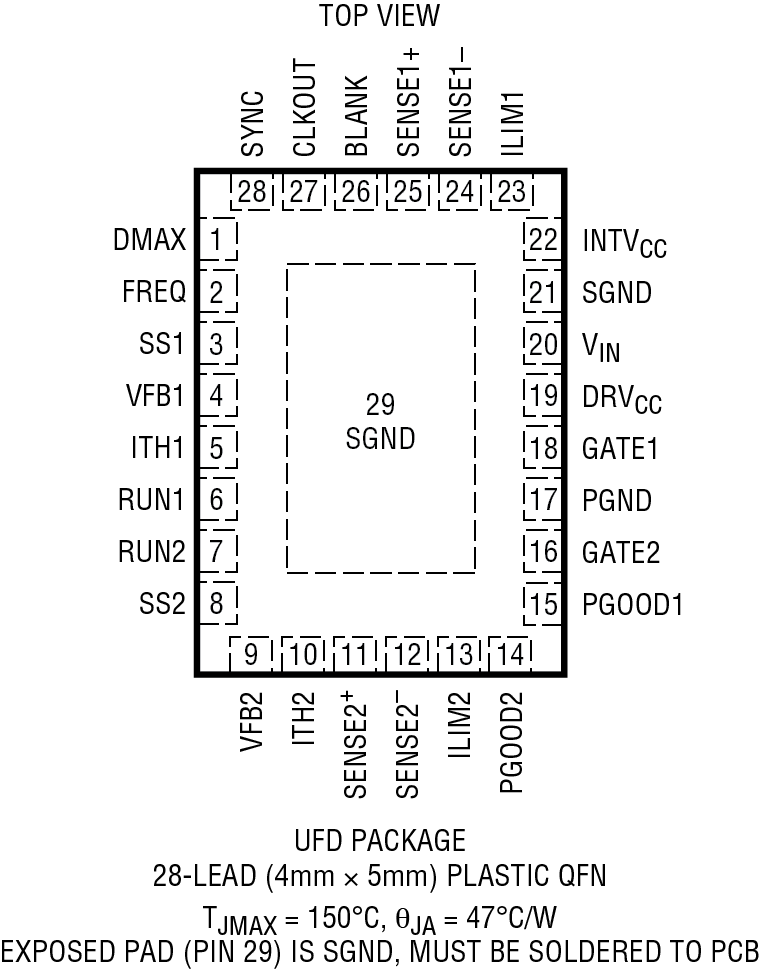

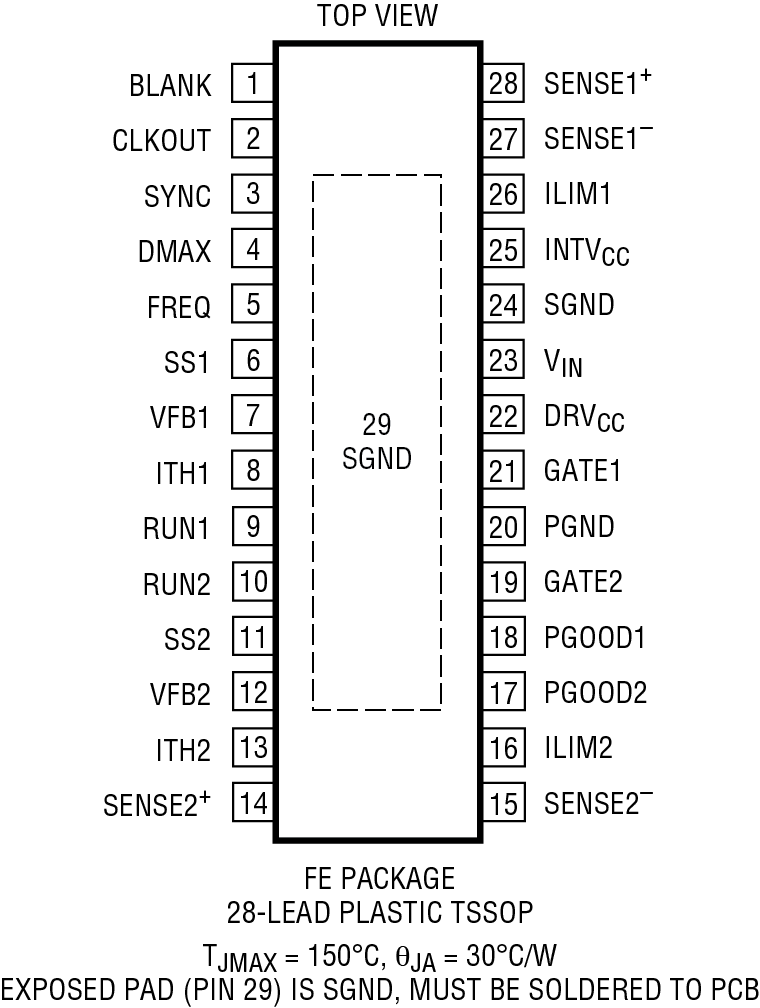

LTC7840 提供 28 引脚散热增强型 TSSOP 封装(FE28)或 28 引脚 QFN 封装(UFD28)。

应用

汽车系统、电信系统和工业电源
