• 宽 V_IN 范围：4.5V 至 36V
• ±0.67%、0.6V 基准电压
• 输出电压跟踪能力
• 真正的远端采样差分放大器
• 检测电阻器可任选
• 真正的电流模式控制
• 2% 至 90% 占空比 (在 200kHz)
• t_ON(MIN) < 100ns
• 锁相环频率同步
• 强大的双路 N 沟道 MOSFET 驱动器
• 可调逐周期电流限值
• 可调开关频率
• 可编程软起动
• 电流折返保护 (在启动时停用)
• 输出过压保护
• 微功率停机模式：30μA
• 电源良好输出电压监视器负责跟踪基准输入引脚

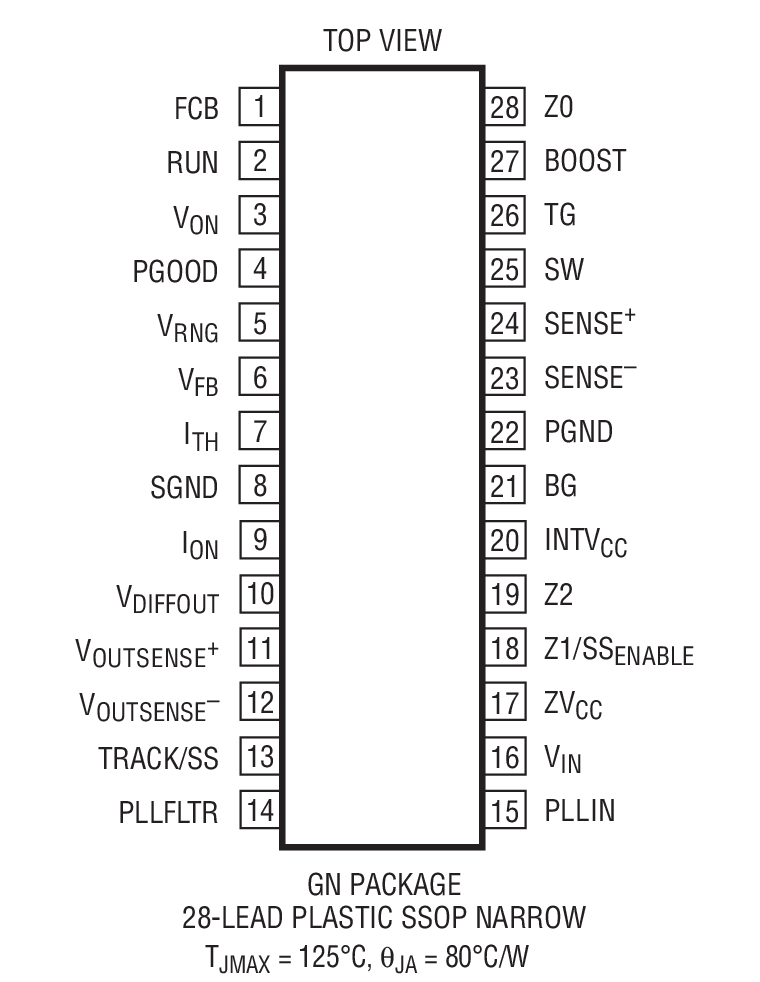

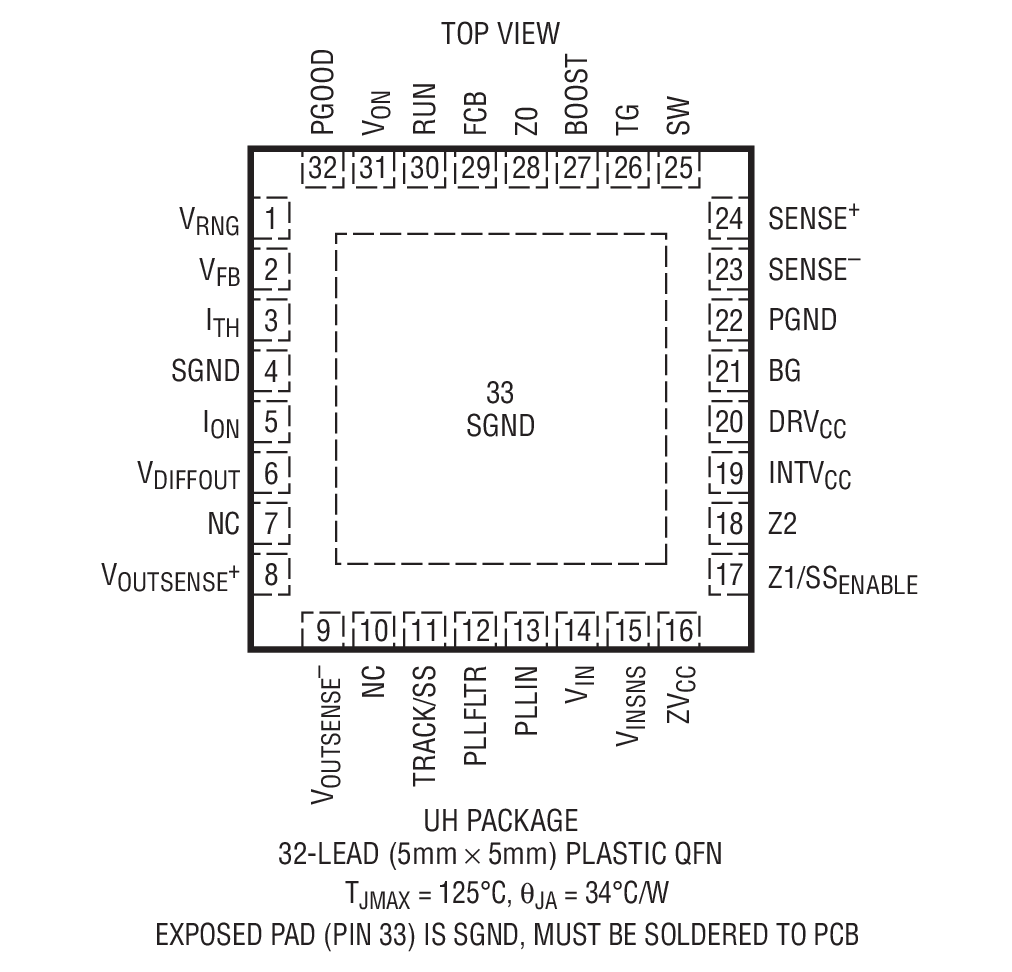

• 采用 (5mm x 5mm) 32 引脚 QFN 和 28 引脚 SSOP 窄体封装

产品详情和应用

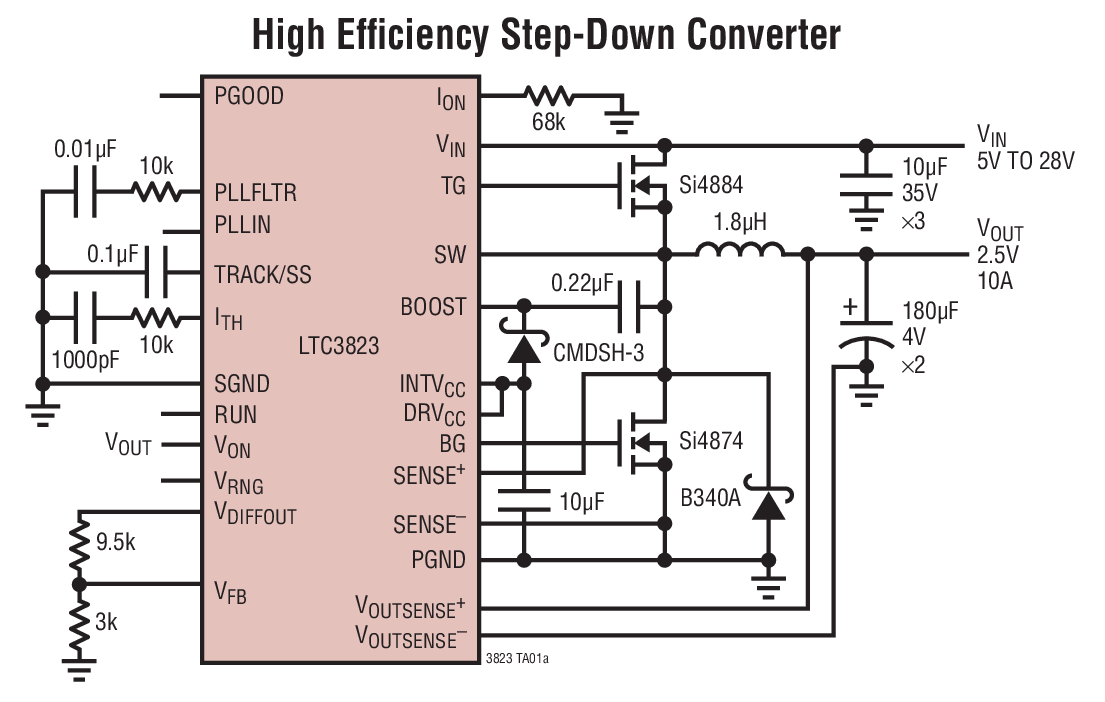

LTC^®3823 是一款同步降压型开关稳压控制器，具有真正的远端差分输出采样和输出电压上升/下降跟踪能力。其先进功能和高准确度基准非常适合于给高性能服务器、ASIC 和计算机存储系统供电。

LTC3823 采用一种恒定接通时间、谷值电流模式控制架构，以提供非常低的占空比，而无需使用一个检测电阻器。其工作频率利用一个外部电阻器来选择，并针对输入电源电压中的变化进行补偿。一个内部锁相环允许将该 IC 同步至一个外部时钟。

故障保护功能由一个过压比较器和输入欠压闭锁电路来提供。稳压器电流限值可由用户来设置。宽电源范围允许将高达 36V 的电压降到一个低至 0.6V 的输出。当采用远端采样时，能够产生高达 3.3V 的输出电压，而在未采用远端采样的情况下，则可以产生高达 90% V_IN 的输出电压。电源排序功能通过采用一个外部软起动定时电容器来实现。
