特性

• 1.2MHz/2.2MHz 固定频率操作
• 非常低噪声：1mV_P-P 输出波纹

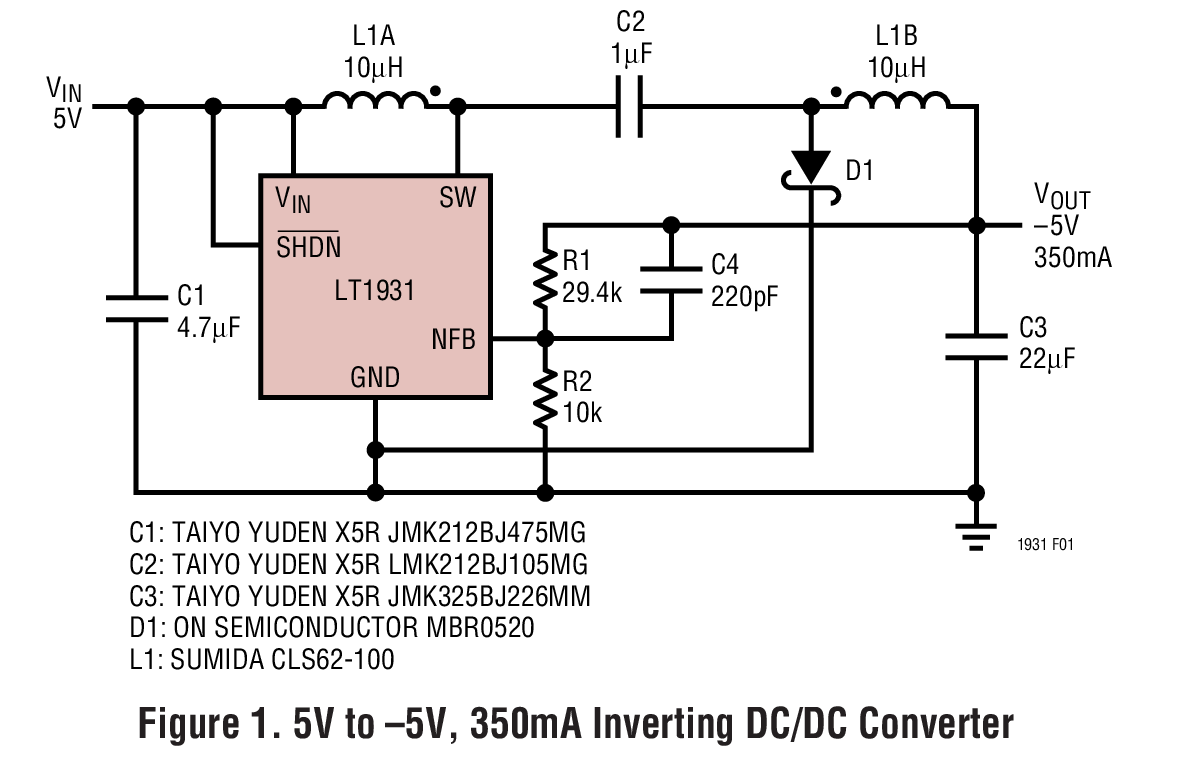

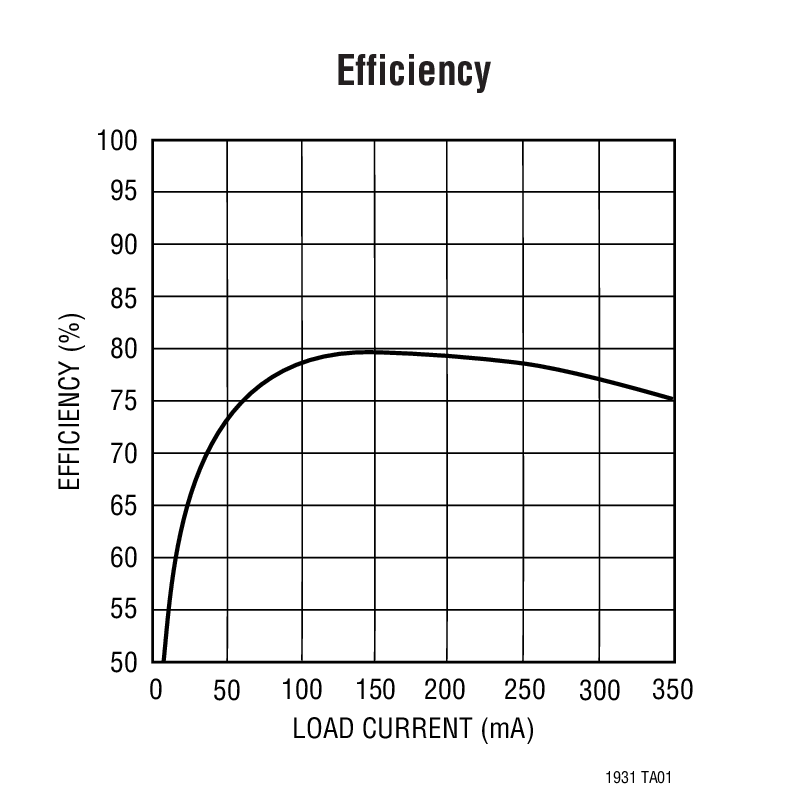

• 可由 5V 输入产生 -5V/350mA 输出
• 可由 5V 输入产生 -12V/150mA 输出
• 采用小型表面贴装组件
• 宽输入范围：2.6V 至 16V
• 低停机电流：<1µA
• 低 V_CESAT 开关：400mV/1A
• 与 LT1611 引脚兼容
• 采用扁平 (高度仅 1mm) 的 ThinSOT^™ 封装

产品详情和应用

LT^®1931 / LT1931A 是功率较高的 SOT-23 封装电流模式负输出 DC/DC 转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的 1A 集成开关。LT1931 的开关频率为 1.2MHz，而 LT1931A 的开关频率为 2.2MHz。这些高开关速度使得能够采用高度仅 2mm 或以下的纤巧型低成本电容器和电感器。LT1931 能够由一个 5V 电源产生 -5V/350mA 或 -12V/150mA 输出；LT1931A 则可在采用小得多的电感器的情况下产生 -5V/300mA 输出。这两款器件均可容易地进行引脚对引脚的升级，以适合功率更高的 LT1611 应用。

LT1931 / LT1931A 的操作采用一种双电感器负输出拓扑结构，该结构对输入侧和输出侧的电流均进行滤波处理。当采用陶瓷输出电容器时，可获得接近 1mV_P-P 的极低输出电压波纹。固定频率开关确保能够获得一个没有低频噪声的干净输出，而在采用充电泵解决方案时，低频噪声通常会出现。在大负载阶跃期间，低阻抗输出保持在标称值的 1% 以内。36V 开关允许 V_IN 至 V_OUT 的差分电压高达 34V。

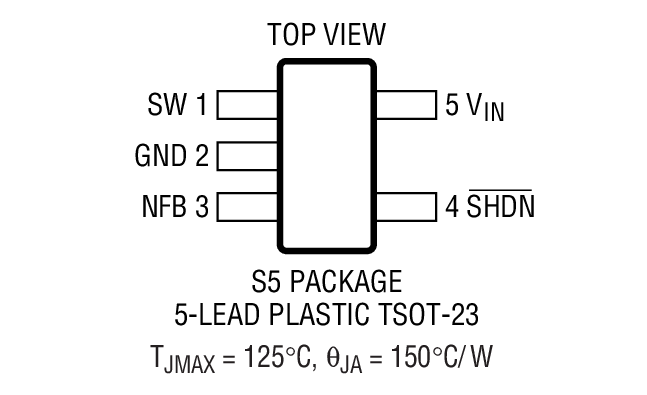

LT1931 / LT1931A 采用 5 引脚 ThinSOT 封装。

• 磁盘驱动器 MR 磁头偏置
• 数码相机 CCD 偏置
• LCD 偏置
• GaAs FET 偏置
• 本机低噪声 / 低阻抗负电源
