特性

• 驱动外部功率 MOSFET
• 电源电压范围：4.5V 至 20V
• 反激电压仅受限于外部组件
• 直接从主端绕组检测输出电压 – 无需光隔离器
• 开关频率利用外部电容器设置在 50kHz 至 250kHz
• 适度准确度调节 (无需用户修整)
• 稳压状态得以保持进入不连续操作模式
• 外部 I_SENSE 电阻器
• 任选的负载补偿
• 任选的欠压闭锁
• 停机功能可把 I_Q 减小至 50μA (典型值)

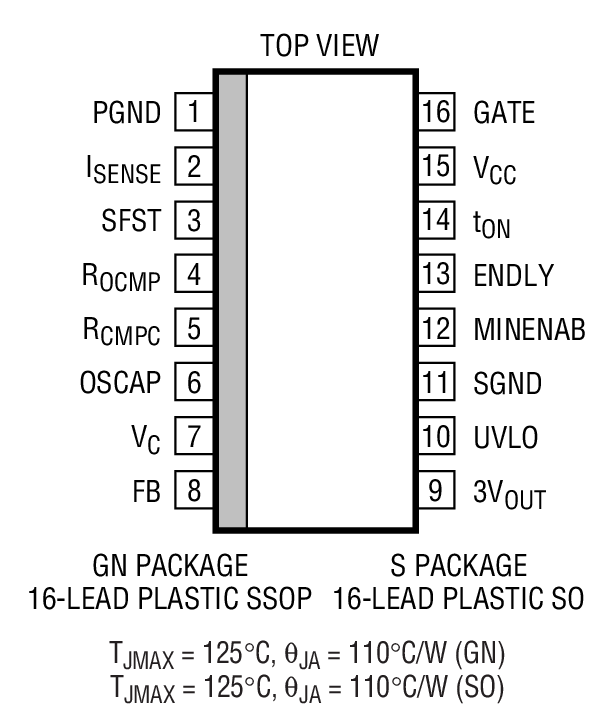

• 采用 16 引脚 GN 封装和 SO 封装



产品详情和应用

LT^®1737 是一款单片式开关稳压控制器，专为隔离型反激式拓扑而特别设计。该器件驱动一个外部 MOSFET 的栅极，而且通常是依靠一个 DC 电源电压供电。输出电压反馈信息可以采用多种方法来提供，包括第三个变压器绕组、主端绕组、或者甚至是直接 DC 反馈 (见 “Application Information”)。其栅极驱动能力与一个合适的外部 MOSFET 及其他电源通路组件相结合，能够输送高达数十瓦的负载功率。

LT1737 拥有一些其他隔离型反激式控制器 IC 所不具备的特性。通过运用电流模式开关操作方法，该器件提供了卓越的 AC 和 DC 电压调节性能。在大多数应用中，其独特的控制电路能够保持稳压状态进入不连续操作模式。任选的负载补偿电路可实现负载调节性能的改善。一个任选的欠压闭锁引脚在应用输入电压过低时将中止操作。一个任选的外部电容器可实现一种软启动功能。

• 隔离型反激式开关稳压器
• 医疗仪器
• 仪表电源
