ADI亚德诺 MAX20860A 产品介绍
2026-03-09
0次
特性
- 功率密度高，元件数量少
- 双相位操作
- 紧凑型 4.25mm x 10mm、36 引脚 FC2QFN 封装
- 内部补偿
- 单电源操作，并集成用于偏置生成的 LDO
- 宽工作范围
- 利用外部功率级可扩展至四相运行
- 5V 至 16V 输入电压范围
- 输出电压范围：0.4V 至 5.8V
- 308kHz 至 2MHz 可配置开关频率
- 结温范围：–40°C 至 +125°C
- 优化的性能和效率
- 当 VDDH = 12V 且 VOUT = 1.2V 时，峰值效率为 93%
- 通过可选的外部偏置输入电源实现高效率
- AMS 可改善负载瞬态响应性能
- 差分远程检测
- PMBus 和 AVSBus 接口
- 在 0.4V 至 0.8V 基准电压源范围内提供自适应电压调节
- 通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温
产品详情和应用

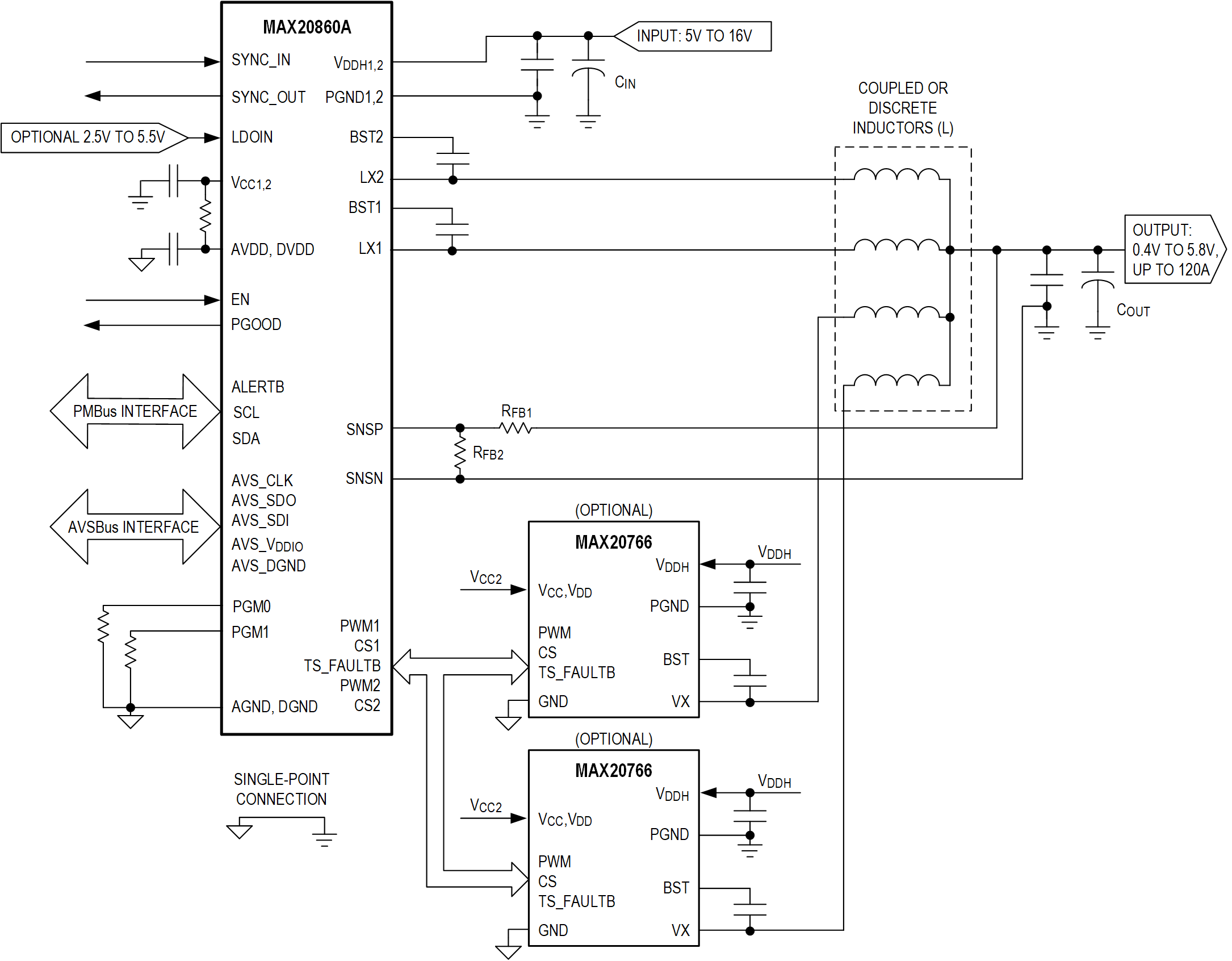

MAX20860A 是一款完全集成、高效率、双相降压 DC-DC 开关调节器，带有 PMBus 和 AVSBus 接口。该器件采用 5V 至 16V 输入电源供电，输出可在 0.4V 至 5.8V 范围内调节，可提供高达 60A 的负载电流。MAX20860A 可与最多两个外部功率级一起工作，提供高达 120A 的负载电流。当该器件配置为双相操作时，可使用 PMBus 将最小输入电压范围配置为 2.7V。
该器件的开关频率可配置为 308kHz 至 2MHz，从而提供在尺寸和性能方面优化设计的能力。
MAX20860A 采用具有内部补偿的固定频率、电流模式控制。该 IC 采用可选的先进调制方案 (AMS) 来提供更高的快速负载瞬变性能。通过将引脚绑定电阻从 PGM_ 引脚接地或使用 PMBus 命令，可以选择操作设置和可配置功能。
MAX20860A 具有内部 1.8V LDO 输出，为栅极驱动器 (VCC1 和 VCC2) 和内部电路 (AVDD 和 DVDD) 供电。该套件还包含可选的 LDO 输入引脚 (LDOIN)，可以连接 2.5V 至 5.5V 偏置输入电源来实现更高效率。
该 IC 具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。

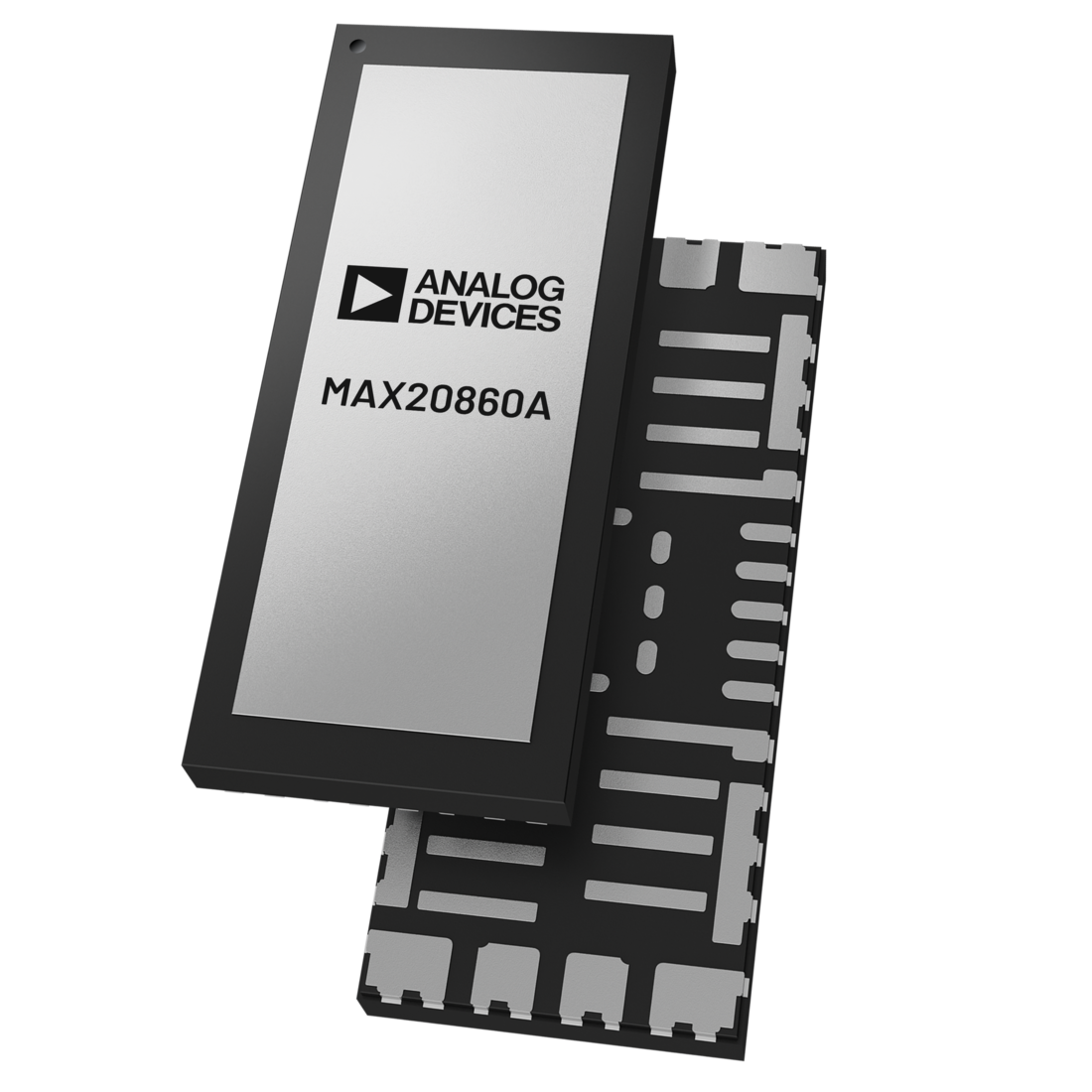

该设备采用 4.25mm x 10mm FC2QFN 封装。支持的结温范围为 -40°C 至 +125°C。
应用
- 数据中心电源
- 通信设备
- 网络设备
- 服务器和存储
- 负载点稳压器
