特性

• 输入可低至 4V
• 输出范围低至 1.21V
• 恒定 500kHz 开关频率
• 可全部采用表面贴装元器件
• 电感量减至 1.8µH
• 开关管饱和电阻：0.07Ω
• 关断电流：15µA
• 易于同步
• 每个开关周期均有电流限制
• 4.5A 开关管
• 电流模式控制环路


产品详情和应用

LT^®1959 是一个 500kHz 单片降压开关稳压器，功能上与 LT1506 相同但更适合较低输出稳压电压的应用。它的输出可低至 1.21V，而 LT1506 则为 2.42V。芯片上集成了一个 4.5A 开关管及所有必要的振荡器、控制与逻辑电路。由于开关频率高，因此大幅度减少了外部元器件尺寸。拓扑结构为电流模式，以获得快速瞬态响应及良好的环路稳定性。

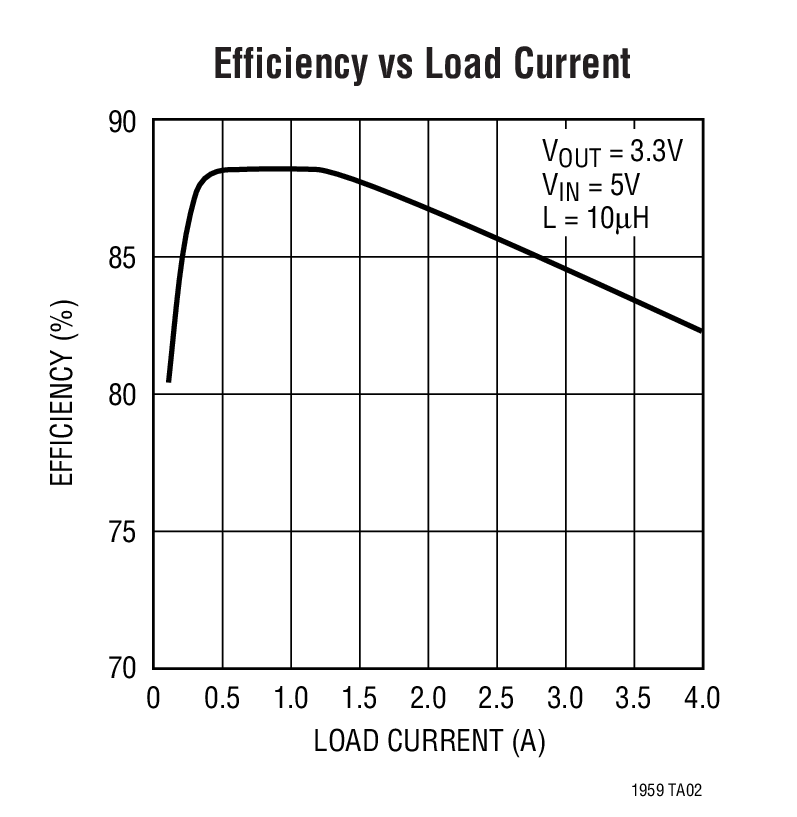

由于采用一种特殊的高速双极工艺和新的设计技朮，实现了高开关频率下的高效率。通过将静态电源电流保持在 3.8mA 并利用一个电源升压电容器来使功率开关管饱和，使效率在一个宽的输出电流范围内都得到保持。

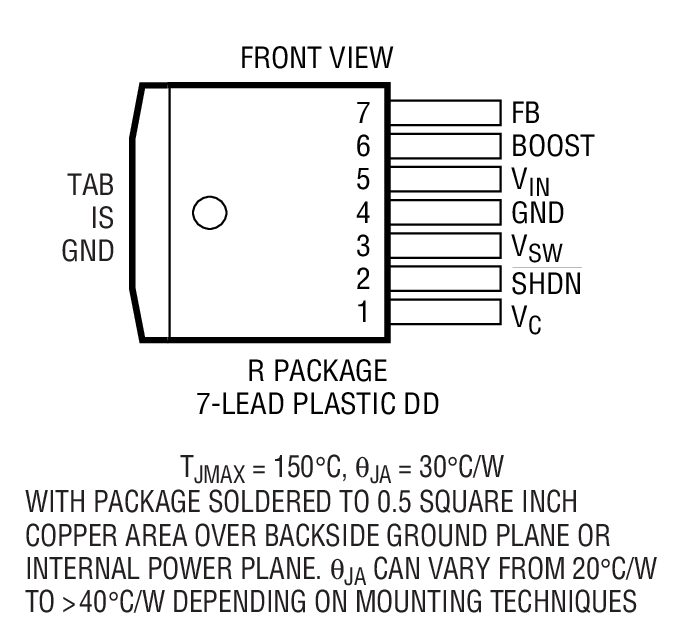

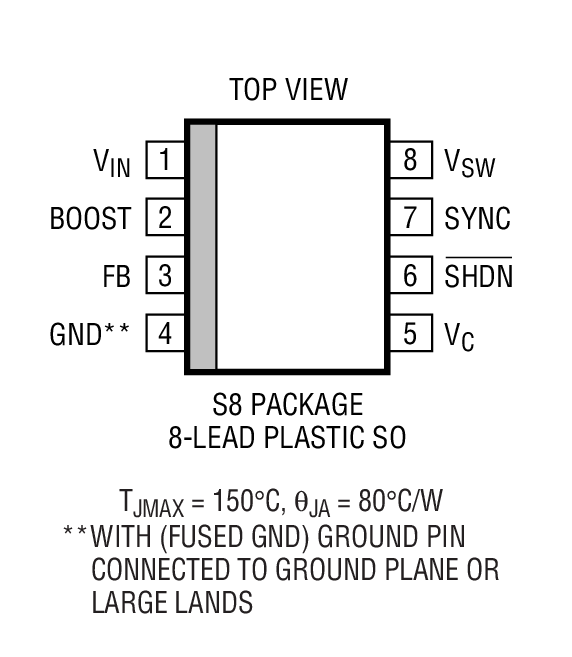

采用标准 7 引脚 DD 封装及熔丝化引脚 SO-8 封装。它提供完全的每周期短路保护和热关断。采用标准表面贴装外部元器件，包括一个电感和多个电容器。另有可选的关断或同步功能。关断后消耗的电源电流减少到 15mA。同步功能允许外部逻辑电平信号将内部振荡器的频率从 580kHz 提高至 1MHz。

• 便携计算机
• 电池供电的系统
• 电池充电器
• 分布式电源
• 5V 至 3.3V 转换
• 5V 至 2.5V 转换

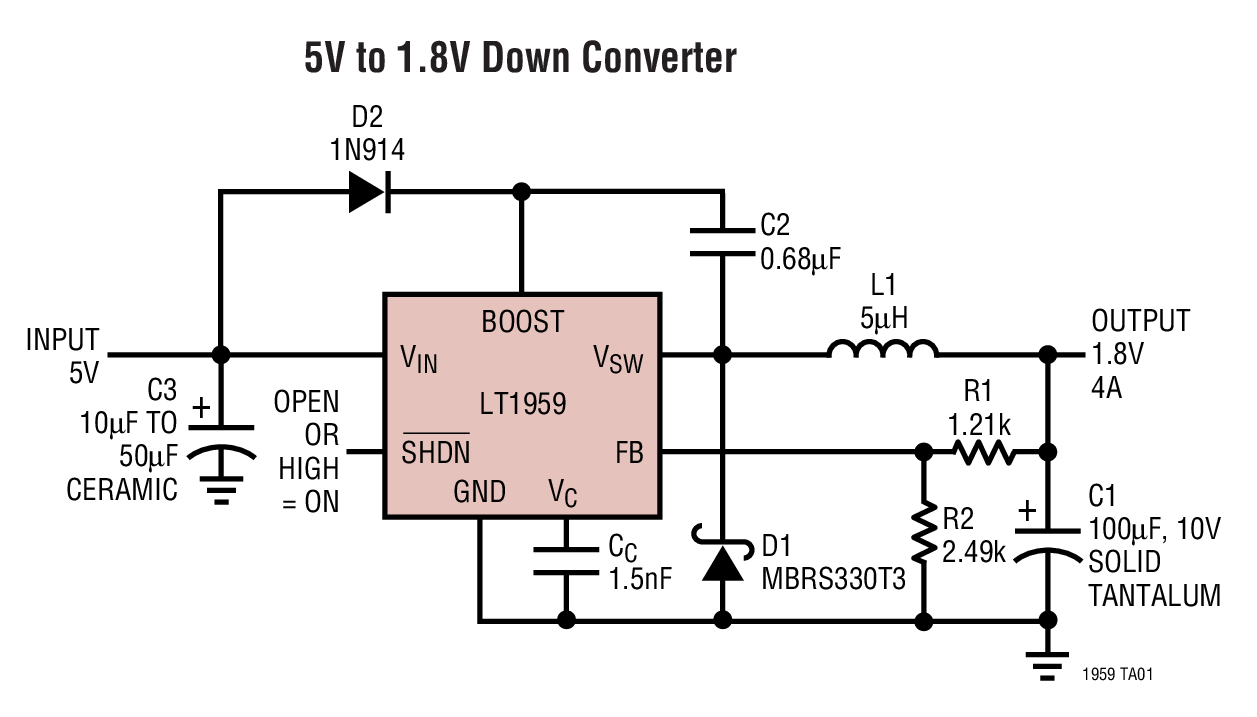

• 5V 至 1.8V 转换
