特性

• 高集成度
  • 同步升压在高达200mA时提供4.2V至10.5V的AVDD
  • NAVDD反相器输出电流高达-200mA
  • 3个稳压电荷泵提供15mA VG_ON输出（7.6V至20.2V）
  • 稳压电荷泵提供VG_OFF（-18.2V至-5.6V），电流高达-15mA（电荷泵倍增器）
  • 所有电源轨上电和关断期间均提供时序控制
  • VCOM输出范围+1V至-2.49V，步进为6.83mV (MAX25221/B/C)
  • 提供NTC输入，用于温度测量/补偿(MAX25221/B/C)
• 低电磁辐射(EMI)
  • 420kHz/2.1MHz开关频率，支持扩频功能
• I²C 控制/诊断接口，提供FLTB（中断）输出
  • 对所有输出提供欠压检测
• 多功能
  • 针对AVDD/NAVDD、VG_ON、VG_OFF、VCOM和时序控制进行非易失性输出电压设置
  • 编程后支持独立运行模式
  • 紧凑型5mm x 5mm TQFN32封装
• 符合AEC-Q100 1级标准

产品详情和应用

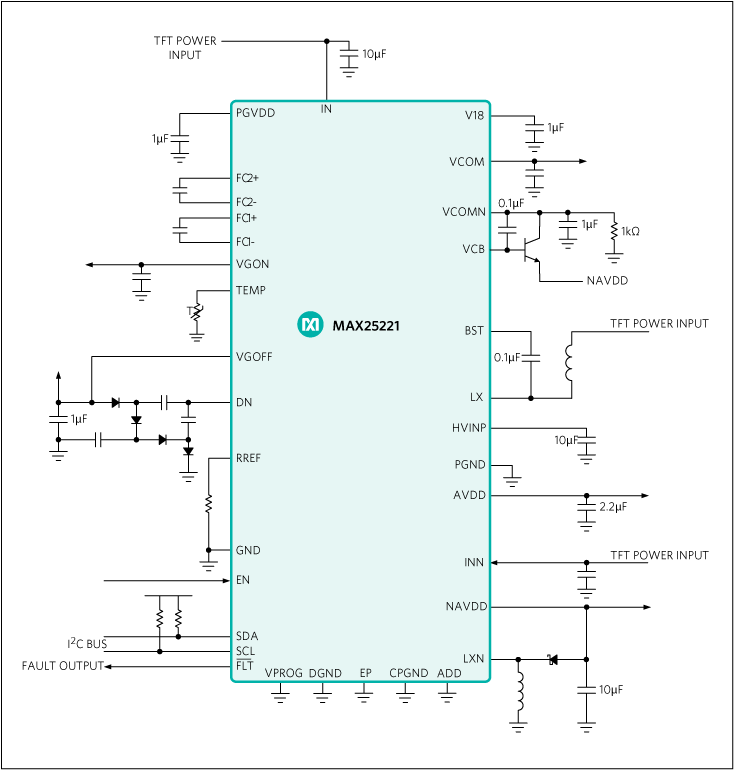

MAX25220/MAX25221/MAX25221B/MAX25221C均为4通道TFT-LCD电源IC，提供对称的正AVDD和负NAVDD电源，以及VG_ON和VG_OFF栅极电源。此外，还集成了一个输出电压范围高于和低于地电压的VCOM缓冲器以及一个温度测量模块(MAX25221/B/C)。

该器件内含非易失性存储器，因此可以在器件的使用寿命内校准所有输出值（最多五次）。

可使用内置的I²C接口进行编程，该接口也可用于回读诊断信息。此外还提供独立模式。

温度传感器接口模块用于测量温度，也可根据测得的温度调整VCOM输出电压。

MAX25220/MAX25221/MAX25221B/MAX25221C采用TQFN封装，工作温度范围为-40°C至+125°C。

应用

• 中央信息显示屏
• 信息娱乐显示屏
• 仪器群集
