特性

• 宽输入范围：5.5V 至60V
• 在所有占空比条件下均可提供 3A 峰值开关电流
• 恒定的开关频率：
       200kHz (LT3430)
       100kHz (LT3430-1)
• 0.1Ω 开关电阻
• 电流模式
• 有效电源电流：2.5mA
• 停机电流：30μA
• 1.2V 反馈基准电压
• 可容易地实现同步
• 逐周期电流限制

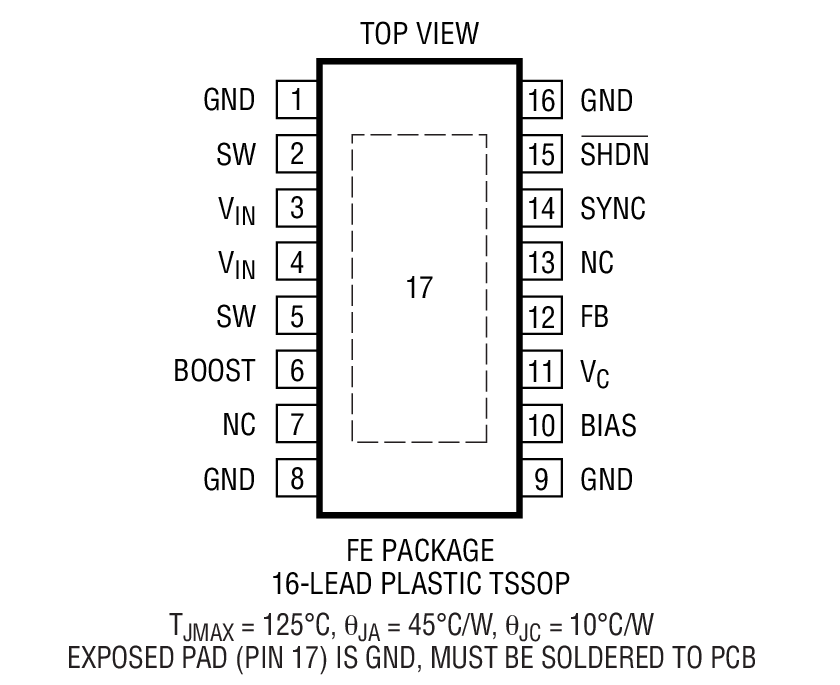

• 小外形 16 引脚耐热性能增强型 TSSOP 封装



产品详情和应用

LT^®3430 / LT3430-1 是可接受高达 60V 输入电压的单片式降压型开关稳压器。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式控制架构提供了快速瞬态响应和超卓的环路稳定性。

特殊的设计方法和一种新型高电压工艺在很宽的输入范围内实现了高效率。通过采用输出给电路施加偏置以及利用一个电源升压电容器以使电源开关饱和，在很宽的输出电流范围内保持了效率。专利电路在整个占空比范围内维持了峰值开关电流。一个停机引脚可把电源电流减小至 30μA，而一个 SYNC 引脚可采用 228kHz 至 700kHz (对于 LT3430) 或 125kHz 至 250kHz (对于 LT3430-1) 的逻辑电平输入从外部同步。

LT3430 / LT3430-1 采用耐热性能增强型 16 引脚 TSSOP 封装。

• 工业和汽车电源
• 便携式计算机
• 电池充电器
• 分布式电源系统
