ADI亚德诺_LTC3808_产品介绍

ADI亚德诺 LTC3808 产品介绍

2026-03-09 0次

特性

可编程输出电压跟踪
检测电阻器可任选
扩展频谱调制用于实现低噪声
恒定频率电流模式操作用于实现卓越的电压和负载瞬态响应
宽 V_IN 范围：2.75V 至 9.8V
宽 V_OUT 范围：0.6V 至 V_IN
0.6V ±1.5% 基准
低压差操作：100% 占空比
真正的 PLL 用于频率锁定或调节 (频率范围：250kHz 至 750kHz)

可选的突发模式 (Burst Mode^®) / 脉冲跳跃 / 强制连续操作
辅助绕组调节
内部软启动电路
电源良好输出电压监视器
输出过压保护
微功率停机：I_Q = 9μA

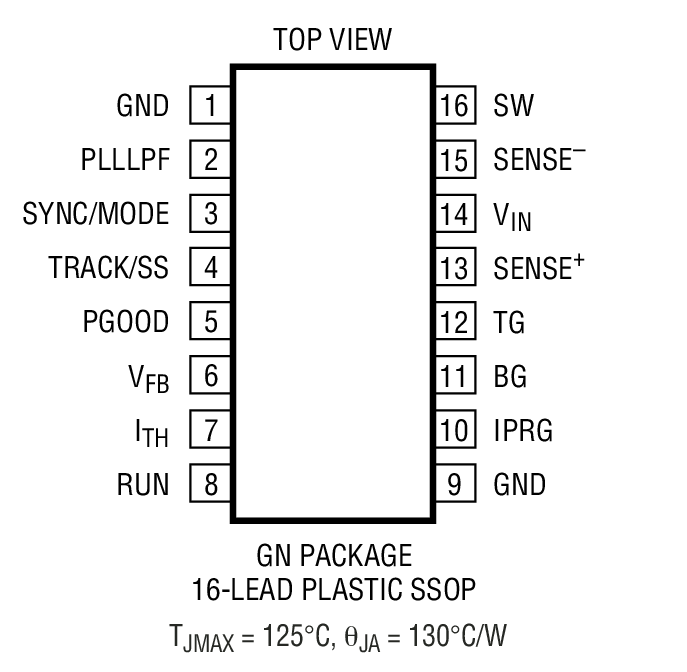

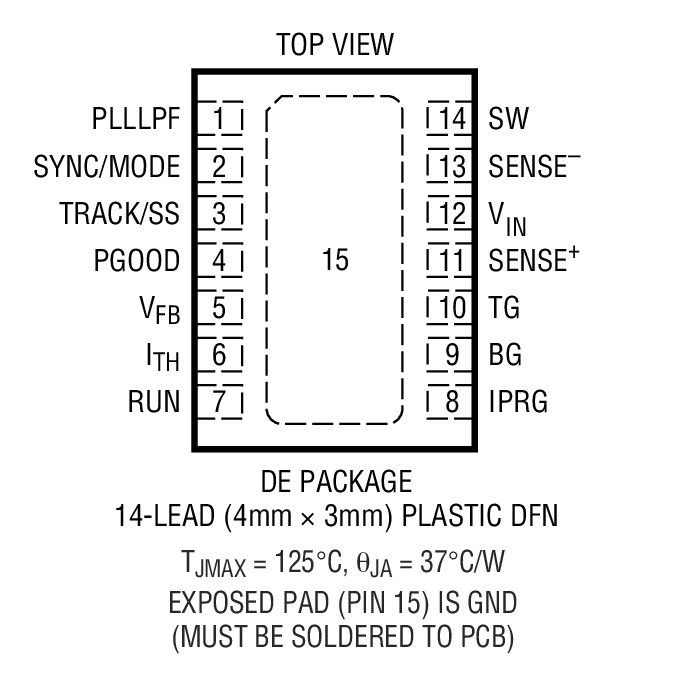

纤巧的耐热性能增强型无引线 (4mm x 3mm) DFN 封装或 16 引脚 SSOP 封装

产品详情和应用

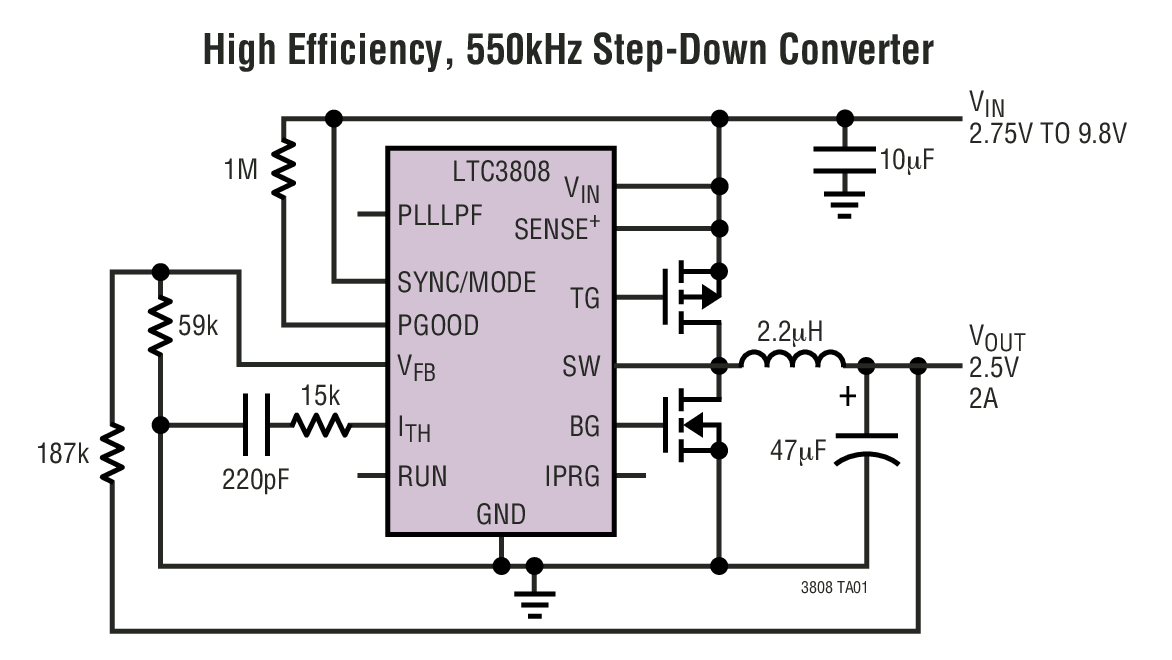

LTC^®3808 是一款同步降压型开关稳压控制器，它只需采用极少的外部组件便可驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFET V_DS 检测功能免除了增设检测电阻器的需要并提高了效率。

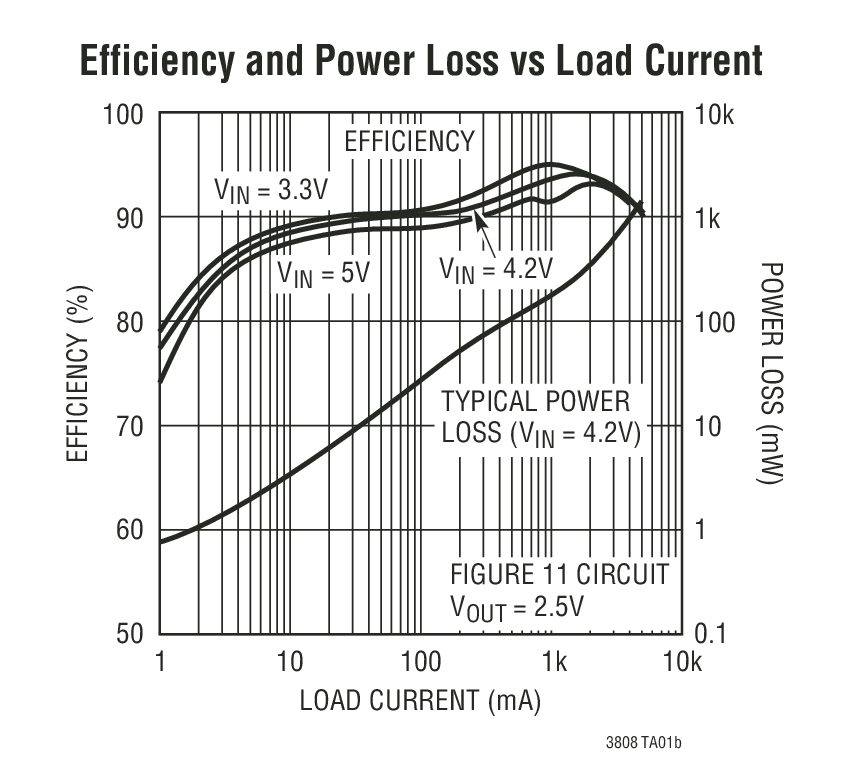

突发模式操作在轻负载条件下提供了高效率。100% 的占空比能力实现了低压降操作，从而使电池供电系统的运行时间得以延长。

该器件的开关频率最高可被设置为 750kHz，因而能够采用小外形的表面贴装电感器和电容器。对于那些对噪声敏感的应用，可在 250kHz 至 750kHz 的范围内对 LTC3808 实施外部同步处理。为了降低噪声和 RF 干扰，在同步处理期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁止。为了进一步减轻 EMI，LTC3808 采用了一种新颖的扩频频率调制技术。

LTC3808 采用占板面积小巧的耐热增强型 DFN 封装或 16 引脚 SSOP 封装。

	特点	封装
LTC3809	PLL、可选的扩展频谱、电源良好	3x3 DFN-10, MS-10E
LTC3809-1	跟踪	3x3 DFN-10, MS-10E
LTC3808	PLL、可选的扩展频谱、跟踪、电源良好	4x3 DFN-14, SSOP-16

应用
