特性

• 通过集成减少了外部元件数量并节省了空间
  • 片内10A功率MOSFET
  • 从3.3V输入产生5V、4A输出
  • 3.3V或5V固定输出电压或可调（2.5V至5.5V）
  • 输入电压范围低至0.7V
• 恒定频率减少了后置滤波
  • 低噪声、恒频操作(600kHz)
  • 可同步开关频率（350kHz至1000kHz）
• 更低功耗可延长电池使用时间
  • 1mW静态功耗

产品详情和应用

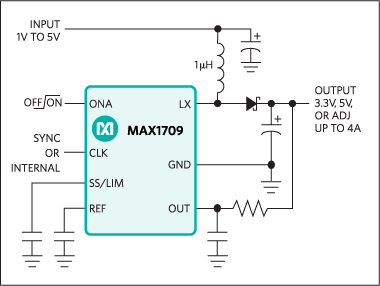

MAX1709为高功率升压型DC-DC转换设定了节省空间的新标准。它使用片内功率MOSFET，以（3.3V或5V）固定或（2.5V至5.5V）可调输出从+0.7V至+5V电源提供高达20W的功率。

固定频率PWM操作确保开关噪声频谱限制在600kHz基波及其谐波范围内，以便轻松降低滤波后噪声。外部时钟同步功能可实现更严格的噪声频谱控制。静态功耗低于1mW，可延长电池供电系统的运行时间。

两路控制输入（ONA、低电平有效ONB）支持通过单个瞬时按钮开关进行简单的按钮开/关控制，以及传统的开/关逻辑控制。MAX1709还具有可编程软启动和电流限制功能，可提高电池的设计灵活性和性能。

MAX1709采用高功率TSSOP封装和窄体SO封装，前者支持10A_RMS开关电流和4A输出，后者通过额定值为6A_RMS的开关提供2.4A输出。尽管窄体SO器件的RMS开关额定值较低，但其峰值开关电流额定值与TSSOP器件相同，因此可以间歇性地为4A负载供电。如需2A或更小的负载，请参考MAX1708。

应用

• 通信手机中的3.6V或5V RF PA
• 本地2.5V至3.3V或5V转换
• 本机3.3V至5V转换
• 路由器、服务器、工作站、板卡机架
