ADI亚德诺_LTC3851A-1_产品介绍

ADI亚德诺 LTC3851A-1 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4V 至 38V 工作
R_SENSE 或 DCR 电流检测
±1% 输出电压准确度
电源良好输出电压监视器
可锁相固定频率：250kHz 至 750kHz
双路 N 沟道 MOSFET 同步驱动
非常低压差操作：99% 占空比
可调输出电压软起动或跟踪
输出电流折返限制

输出过压保护
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作
低停机 I_Q：20μA
V_OUT 范围：0.8V 至 5.5V

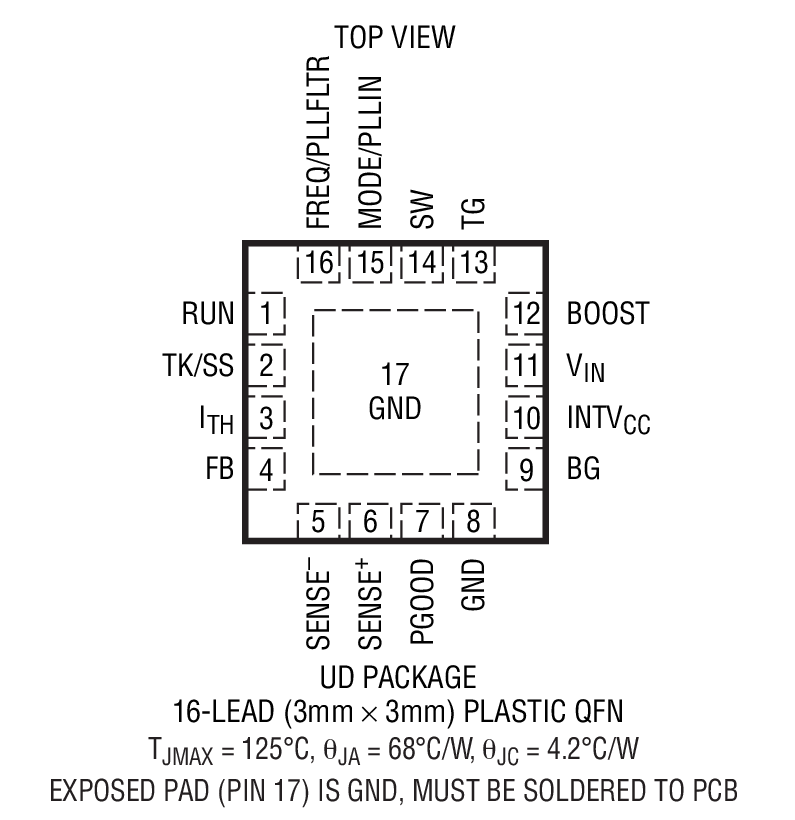

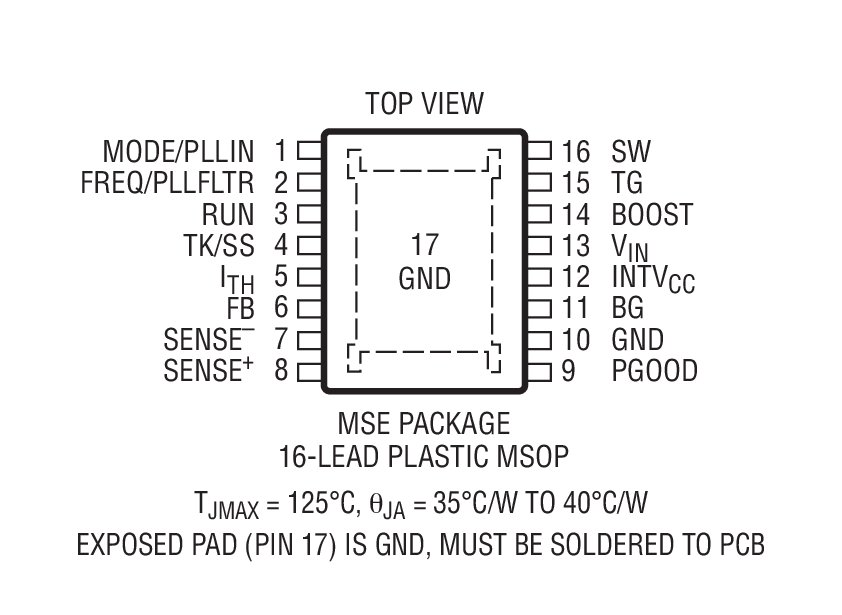

耐热性能增强型 16 引脚 MSOP、16 引脚 MSOP 或 3mm x 3mm QFN 封装

产品详情和应用

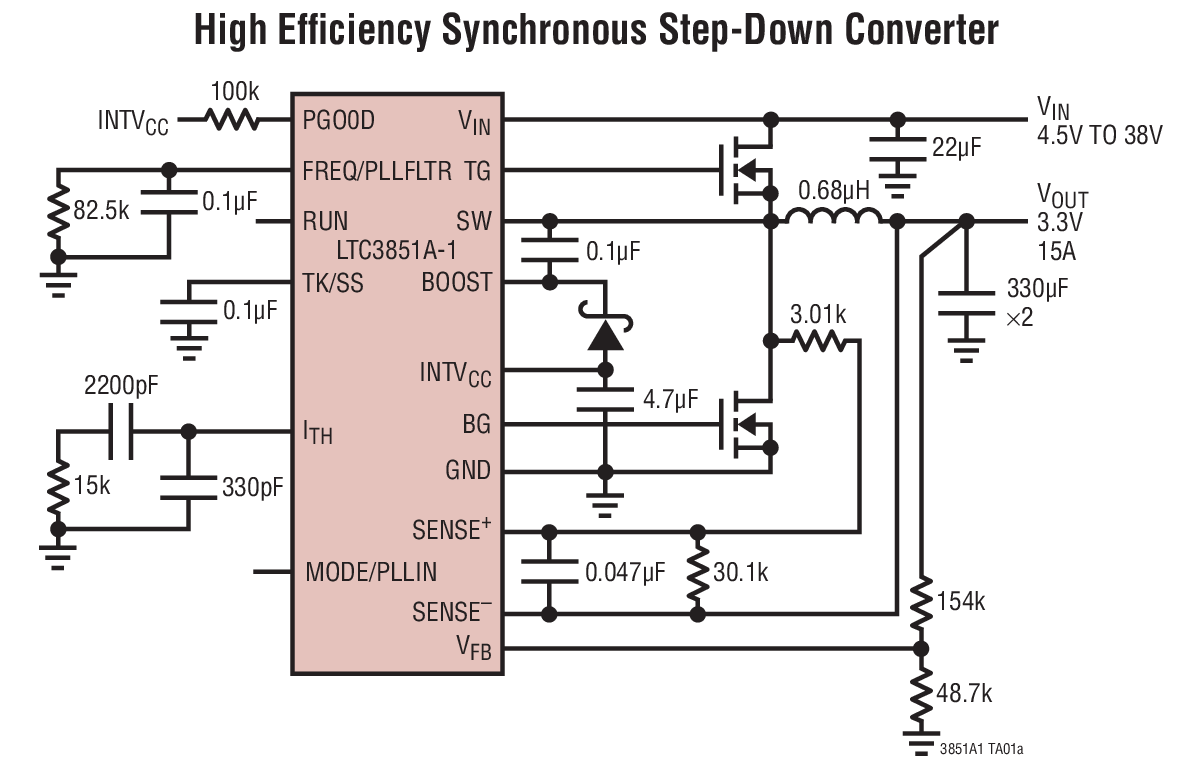

LTC3851A-1 是一款高性能同步降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 750kHz 的可锁相频率。

OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3851A-1 具有一个精准的 0.8V 基准和一个电源良好指示器。一个 4V 至 38V (绝对最大值为 40V) 的宽输入电源范围可适应大多数电池构造和中间总线电压。

在启动操作和停机期间，TK/SS 引脚运用重合或比例式跟踪的方式来使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。在轻负载条件下，MODE / PLLIN 引脚负责在突发模式操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将 IC 同步至一个外部时钟。与 LTC3851-1 相比，LTC3851A-1 包含一个改进型 PLL。

LTC3851A-1 和 LTC3851A 几乎完全相同，只是用 PGOOD 引脚替代了后者的 I_LIM 引脚。
