ADI亚德诺 LT8614 产品介绍

2026-03-09 0次

特性

Silent Switcher^®架构
- 超低EMI辐射

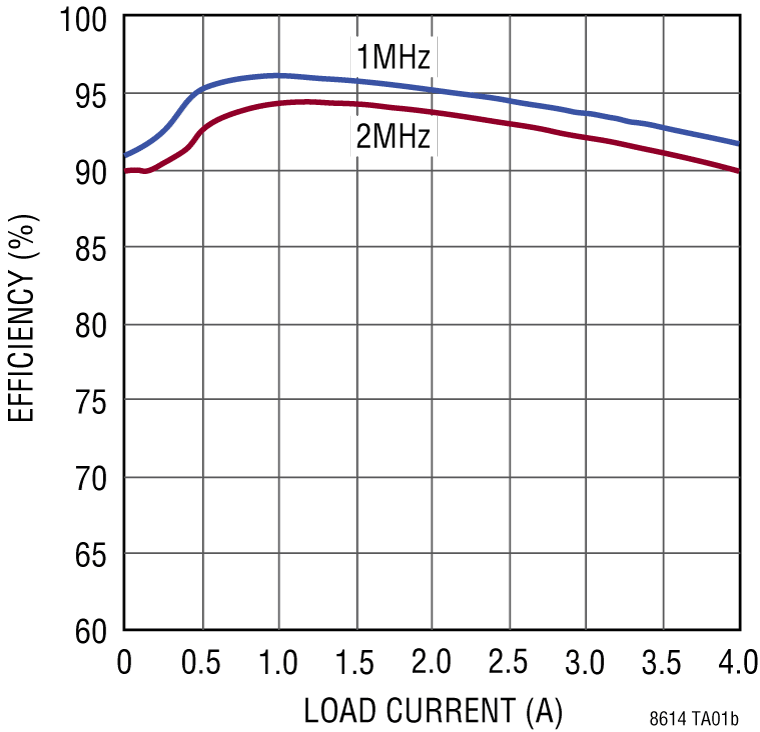

高频高效率
- 高达96%效率（1MHz，12V_IN至5V_OUT时）
- 高达94%效率（2MHz，12V_IN至5V_OUT时）
宽输入电压范围：3.4V至42V
超低静态电流突发模式^®工作：
- 2.5μA I_Q产品详情和应用

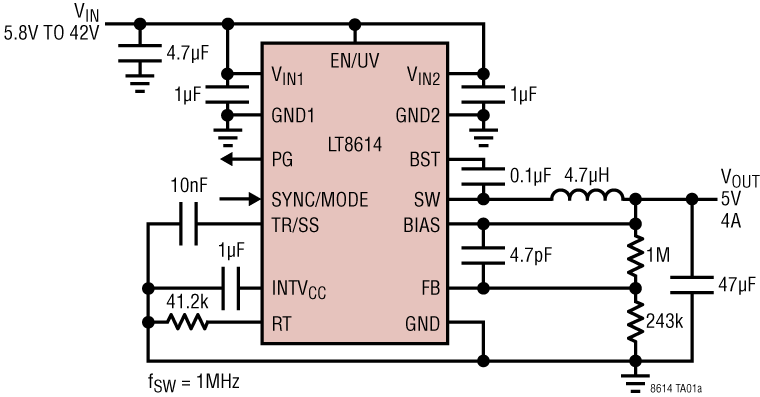

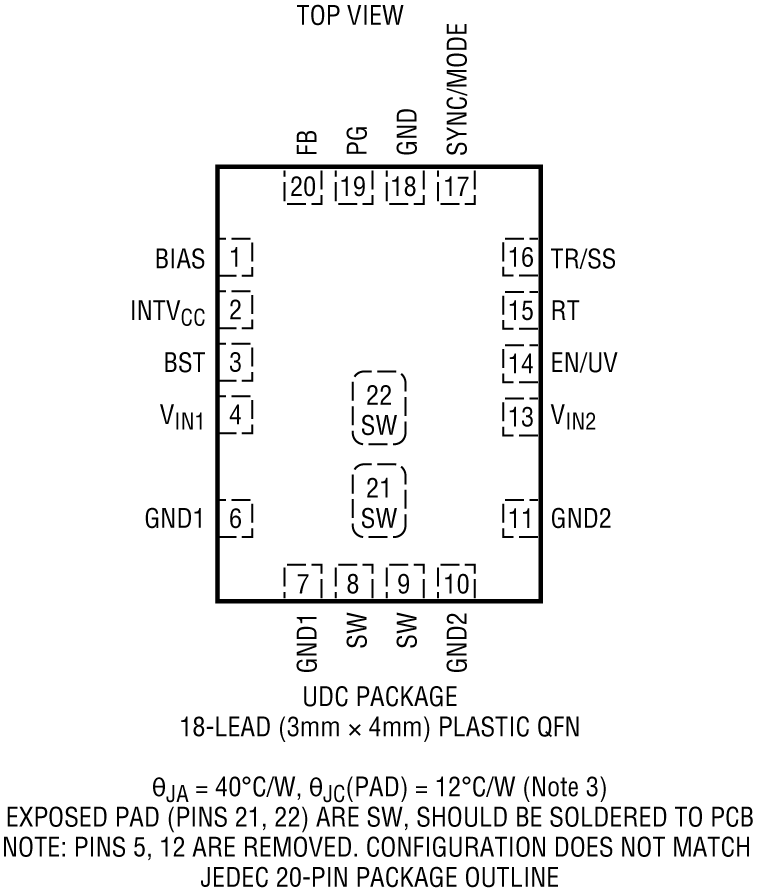

  LT^®8614 降压型稳压器采用 Silent Switcher 架构，专为较大限度地降低 EMI / EMC 辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装，内置了集成型电源开关和所有必要的电路，因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态时) 可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应，而且输出电压纹波低于 10mV_P-P。

  LT8614 可在高频条件下实现高 V_IN 至低 V_OUT 转换，并具有 30ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的，即使采用了一个饱和电感器也不例外。

  基本功能内置于器件之中并且简单易用：一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC 引脚用于实现时钟同步以及突发模式操作或脉冲跳跃模式的选择。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定，而一个位于 RT 引脚的电阻器则负责设置开关频率。

  应用
  - 汽车和工业电源
  - 通用降压
  - GSM 电源
