特性

• 超高效率
• 无电流检测电阻（无损I_LIMIT）
• 具有100ns负载阶跃响应的快速PWM
• 线路和负载范围内的V_OUT精度为±1%
• 4位板载DAC (MAX1710)
• 5位板载DAC (MAX1711/MAX1712)
• 0.925V至2V输出调节范围(MAX1711/MAX1712)
• 电池输入范围：2V至28V
• 开关频率：200/300/400/550kHz
• 远程GND和V_OUT检测
• 过压/欠压保护
• 1.7ms数字软启动
• 驱动大型同步整流器FET
• 基准电压输出：2V ±1%
• 电源良好指示器
• 小型24引脚QSOP封装

产品详情和应用

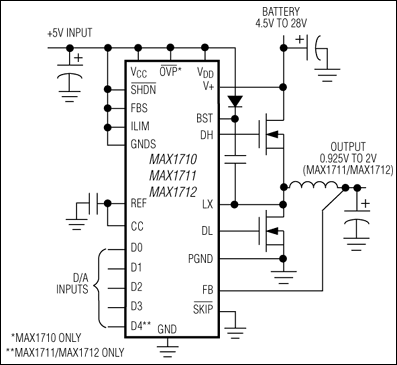

MAX1710/MAX1711降压型控制器适用于笔记本电脑中的内核CPU DC-DC转换器。它们具有先进的CPU内核电源所需的三把利剑，即超快瞬态响应、高直流精度和高效率。Maxim专有的Quick-PWM^™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

2线远程检测方案可补偿接地总线和电源轨中的压降，从而确保高直流精度。板载数模转换器(DAC)根据Mobile Pentium II^® CPU规范设置输出电压。

MAX1710无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET，有助于进一步提升效率。

单级降压转换设计使这些器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用2级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1711具有5位DAC，而MAX1710具有4位DAC，除此之外MAX1710/MAX1711完全相同。此外，MAX1711具有V_OUT = 2.25V的固定过压保护阈值和V_OUT = 0.8V的欠压保护，而MAX1710具有跟踪V_OUT的可变阈值。MAX1711适用于DAC代码可能动态变化的应用。

应用

• CPU内核DC-DC转换器
• 扩展坞
• 笔记本电脑
• 单级（BATT至V_CORE）转换器
• 两级（+5V至V_CORE）转换器
