特性

• 同步工作，以实现更高效率并减少散热
• 宽V_IN范围：4.5V至60V（绝对最大值为65V）；启动后工作电压低至2.3V
• 输出电压可高达60V
• ±1% 1.200V基准电压
• R_SENSE或电感DCR电流检测
• 用于同步MOSFET的100%占空比能力
• 低静态电流：28μA
• 可锁相频率（75kHz至850kHz）
• 可编程固定频率（50kHz至900kHz）
• 电源良好输出电压监控器
• 低关断电流：4μA
• 内部LDO采用VBIAS或EXTV_CC为栅极驱动器供电

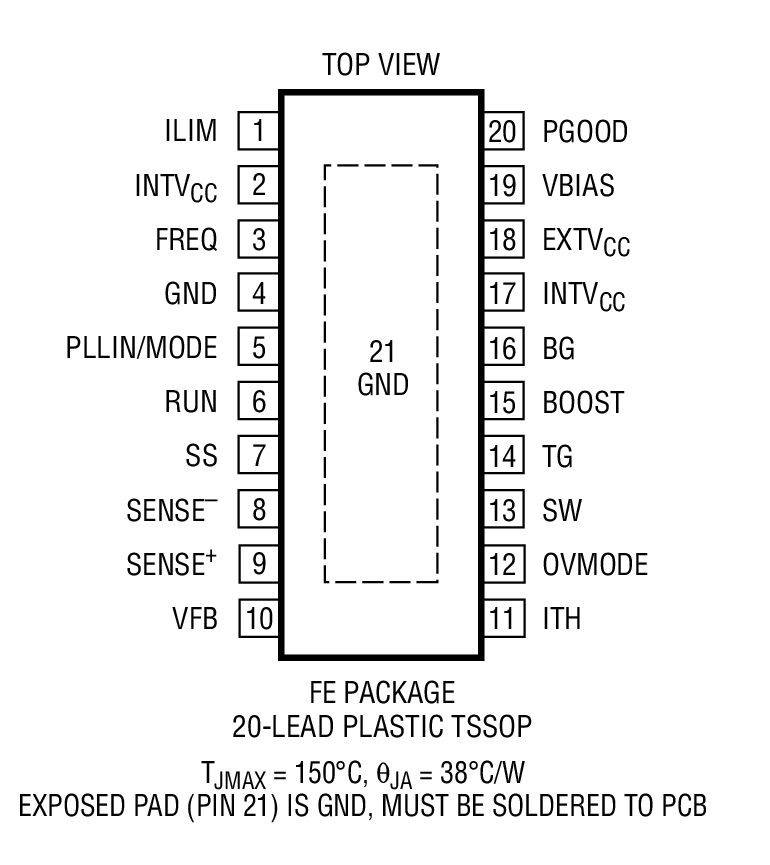

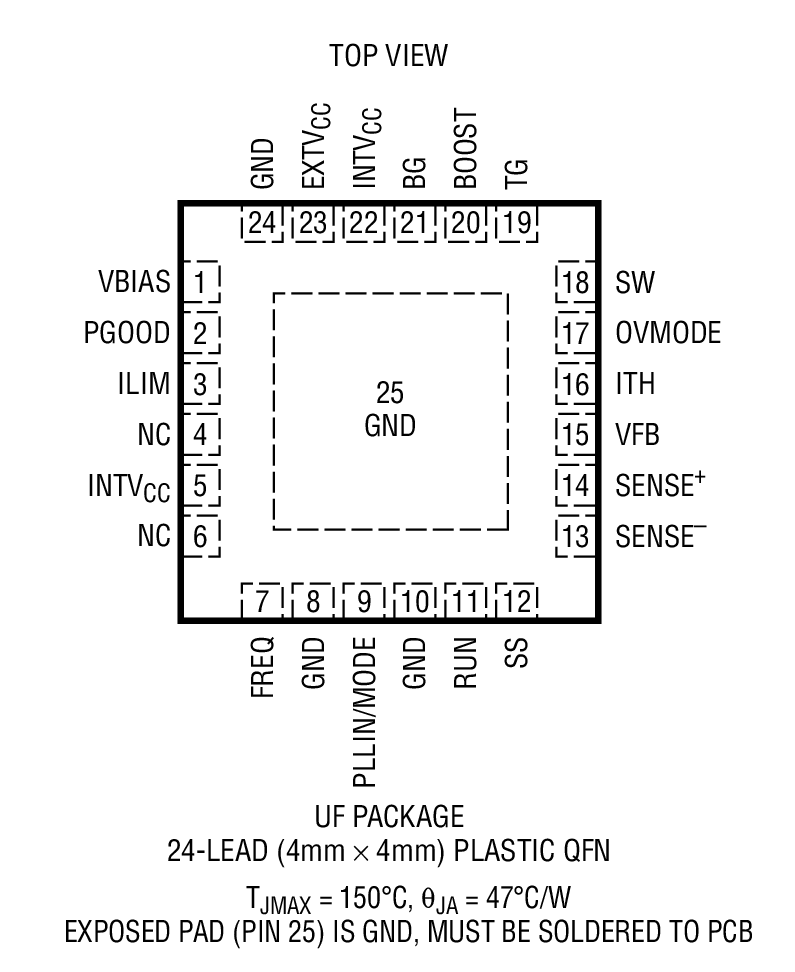

• 散热增强薄型24引脚4mm × 4mm QFN封装和20引脚TSSOP封装
• 通过AEC-Q100汽车应用认证

产品详情和应用

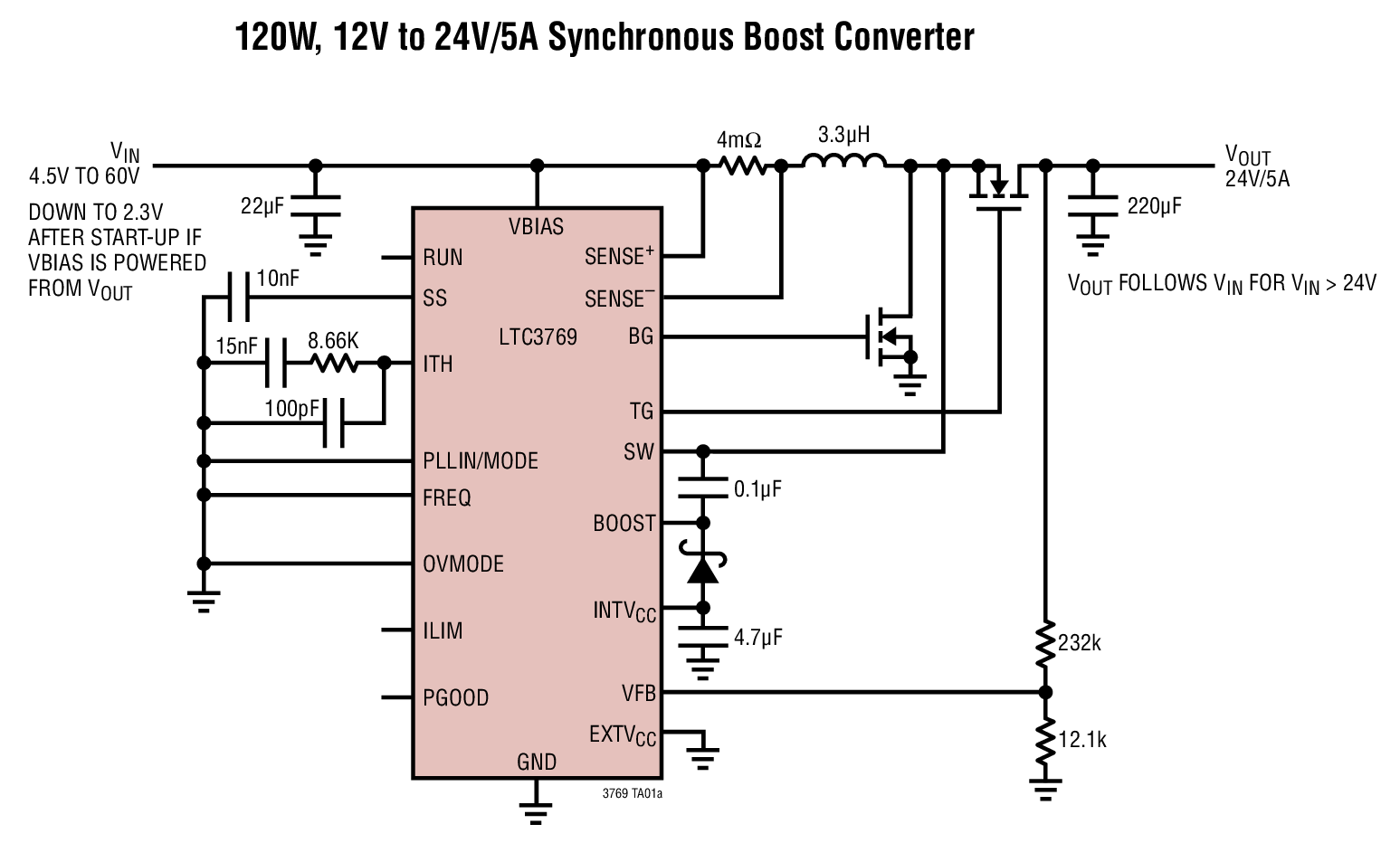

LTC3769 是一款高性能、单输出、同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损耗并降低散热要求，从而简化了高功率升压应用。28μA 的无负载静态电流延长了电池供电型系统中的运行时间。

4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3769 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或者采用内部 PLL 同步至一个外部时钟。

SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择执行突发模式 (Burst Mode^®) 操作、脉冲跳跃模式或强制连续模式。

应用

• 工业
• 汽车
• 医疗
• 军事
