特性

• 65V、350mA 内部 DMOS 开关
• 集成型肖特基二极管
• 准确度达 2% 的 APD 电流监视器 (在 3μA 至 3mA 的范围内)
• 可由单个电阻器来设置最大 APD 电流
• 具指示器的快速 APD 电流限制器
• 可编程信号丢失指示器
• CTRL 引脚可调节输出电压
• 可编程 V_IN欠压闭锁
• 高效升压型转换器
• 可选的 1MHz / 2MHz 开关频率
• 内部补偿
• 内部软起动
• 2.7V 至 12V V_IN 范围
• 低停机电流：< 1μA

产品详情和应用

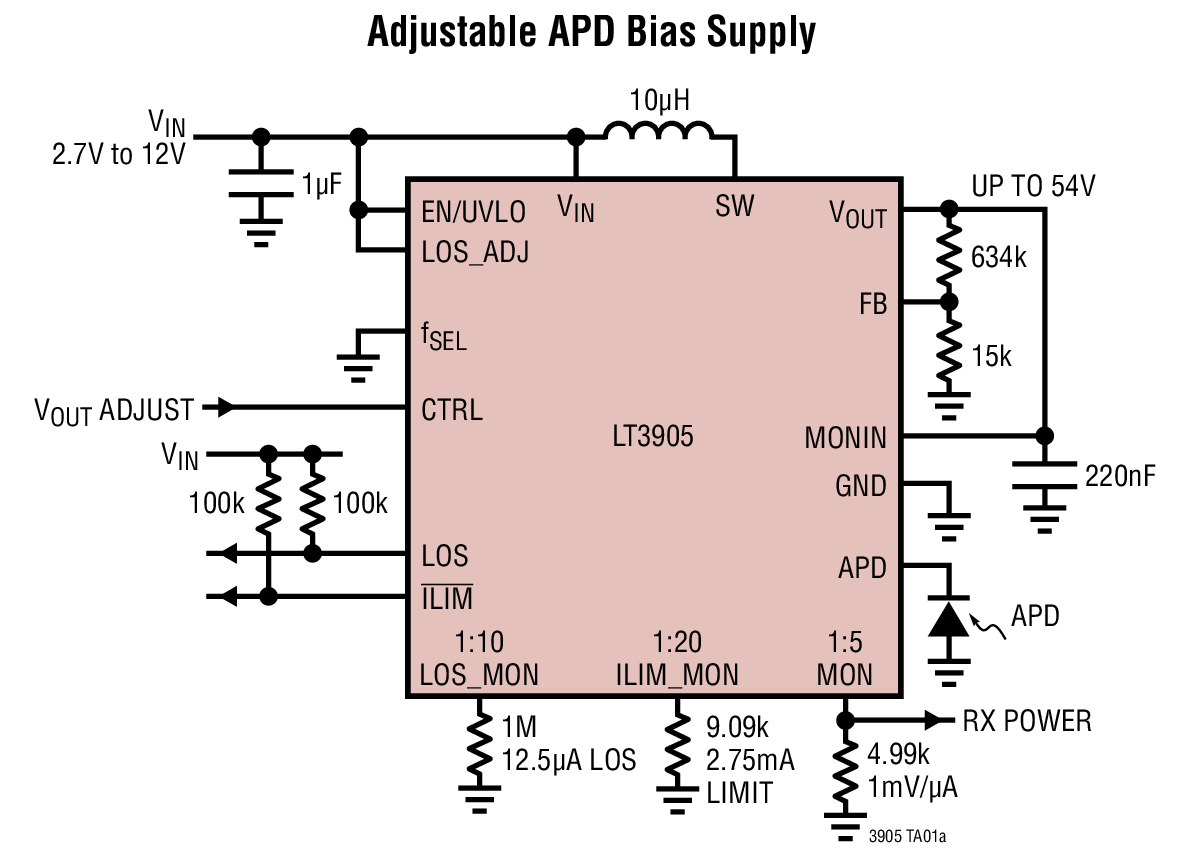

LT^®3905 是一款固定频率电流模式升压型转换器，专为对光接收器中的雪崩光电二极管 (APD) 施加偏置而设计。LT3905 具有高压侧 APD 电流监视功能，动态范围跨 4 个数量级，其在 3μA 至 3mA 范围内的相对准确度优于 2%。

最大 APD 电流利用单个电阻器来设置，而一个带指示器的快速电流限制器可在过载情况下保护 APD。可调输出电压提供了动态偏置控制，一个可调式信号丢失指示器用于在低 APD 电流条件下发出标记信号。

通过与集成型 DMOS 电源开关及肖特基整流器相组合，LT3905 提供了一款紧凑的总体解决方案，其具有极少的外部组件和很低的解决方案成本。恒定开关频率产生了容易滤除的可预知输出噪声。

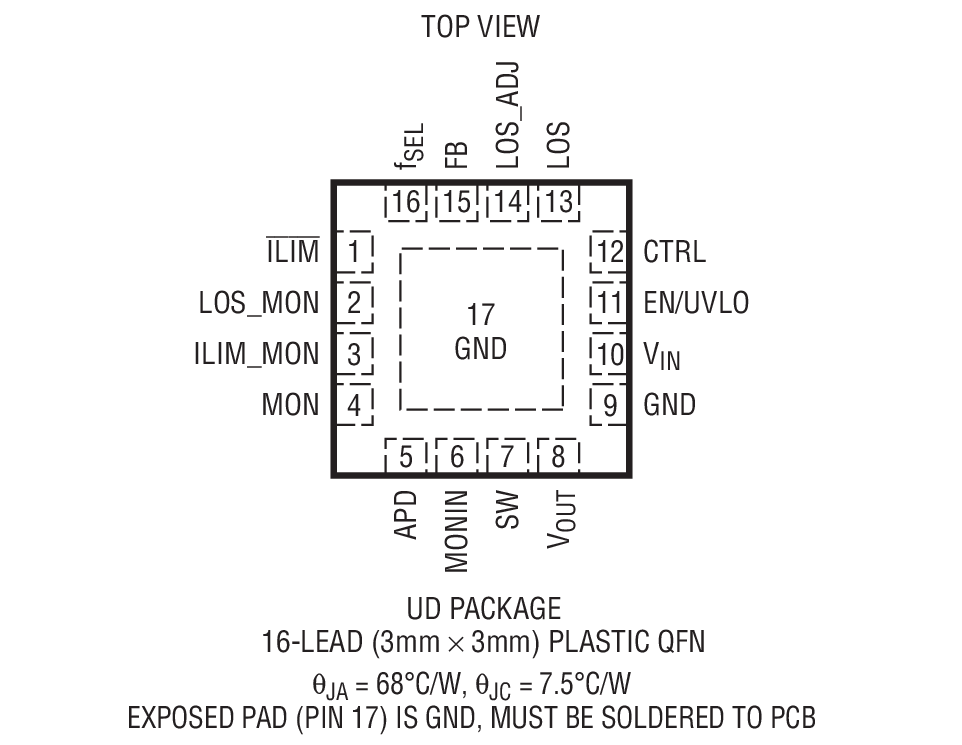

LT3905 采用具纤巧占板面积 (3mm x 3mm) 的 16 引脚 QFN 封装。

• APD 偏置
• PIN 二极管偏置
• 光接收器和模块
• 光纤网络设备
