ADI亚德诺 LTC7810 产品介绍

2026-03-09 0次

特性

宽V_IN：4.5V至140V（绝对最大值为150V）
宽输出电压范围：1V ≤ V_OUT ≤ 60V
低工作I_Q：16μA（48V_IN至12V_OUT，3.3V_OUT）
可调栅极驱动电平高达10V
可选的扩频操作
极低压差：100%占空比工作
低I_Q（在压差模式下）：78µA（一个通道导通）
R_SENSE或电感DCR电流检测
异相控制器可降低所需的输入电容和电源引起的噪声

可锁相频率（75kHz至720kHz）
可编程固定频率（50kHz至750kHz）
可选连续、跳脉冲或低纹波突发工作(Burst Mode^®)模式（轻负载下）
板载LDO或外部NMOS LDO，用于DRV_CC
EXTV_CC LDO从V_OUT为驱动器供电
可编程输入过压闭锁

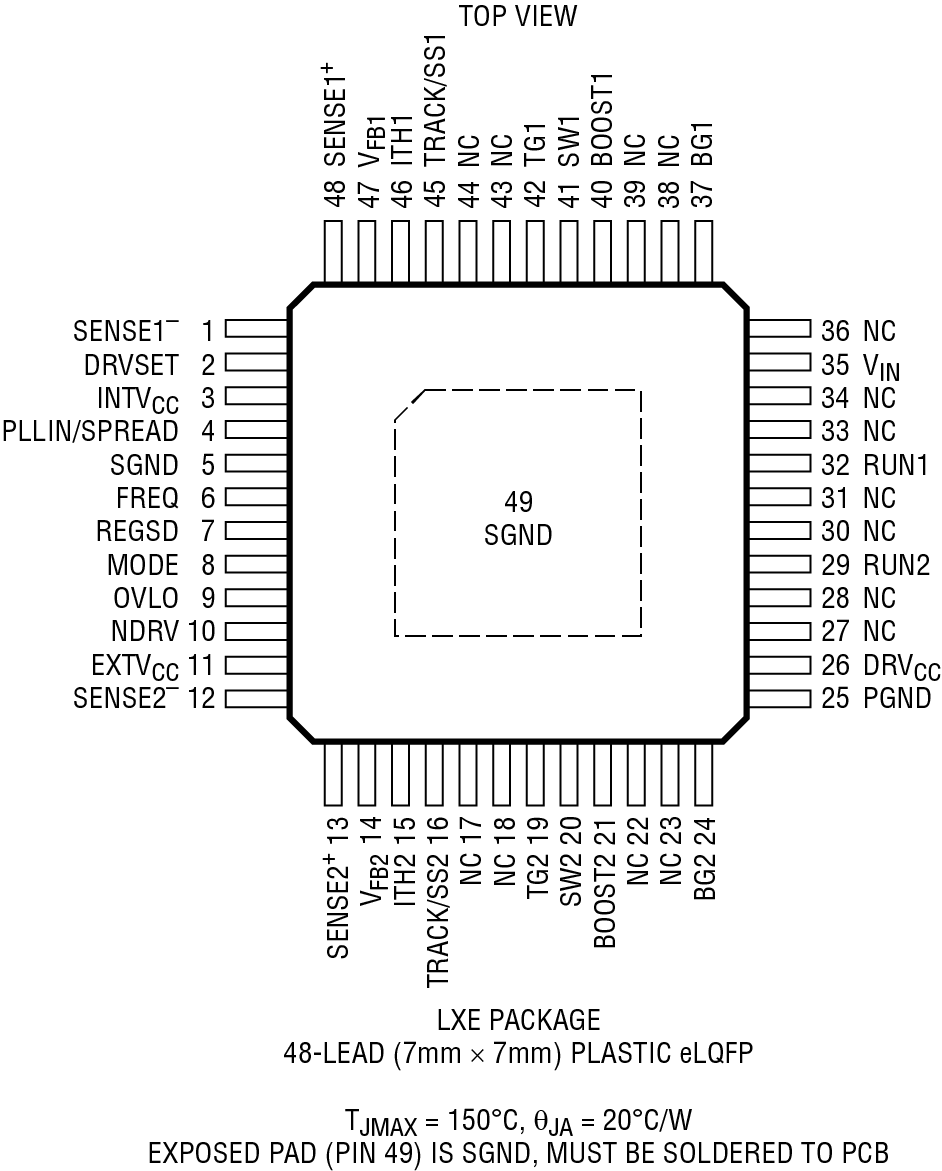

48引脚(7mm × 7mm) eLQFP封装
AEC-Q100 评定正在进行中

产品详情和应用

LTC7810 是一款高性能、双通道降压型 DC/DC 开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级，可采用高达 140V 的输入电压运作。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 720kHz 的可锁相频率。

低的无负载静态电流延长了电池供电型系统中的工作运行时间。LTC7810 具有一个精准的 1V基准，使得输出电压能够设置在 1V 至 60V 的范围内。LTC7810 的栅极驱动电压可设置为 6V、8V 或 10V，以允许使用逻辑电平或标准门限 FET，并较大限度提升效率。

LTC7810 此外还拥有扩展频谱操作能力，这显著地降低了输入和输出电源上的峰值辐射噪声和传导噪声，从而能够更容易地遵循电磁干扰 (EMI) 标准。

应用

汽车和交通运输
工业和电信
军事 / 航空电子设备
