特性

• 完整的开关模式电源
• 宽输入电压范围：4.5V 至 20V
• 12A DC (典型值)、14A 峰值输出电流
• 0.6V 至 5V 输出电压
• 输出电压跟踪和裕量调节
• 多个 µModule 稳压器以实现均流
• 采用差分远程检测以实现精准稳压 (仅 LTM4601)
• PLL 频率同步
• ±1.5% 稳压
• 电流折返保护 (在启动时停用)
• 符合 SnPb 或 RoHS 标准的涂层
• 超快 (UltraFast^™) 速瞬态响应
• 电流模式控制

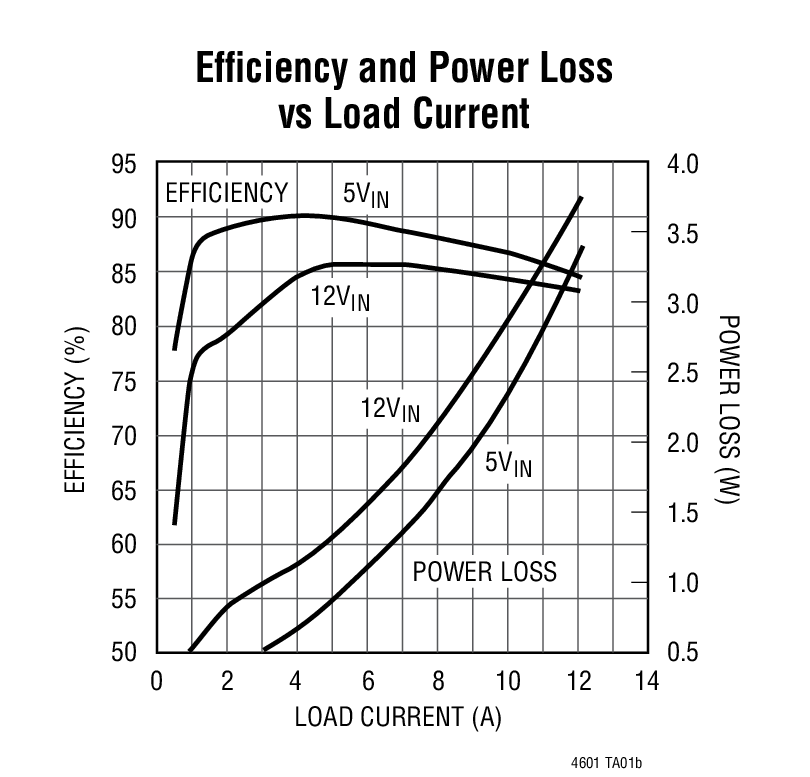

• 在 5V_IN、3.3V_OUT 时的效率高达 95%
• 可编程软起动
• 输出过压保护

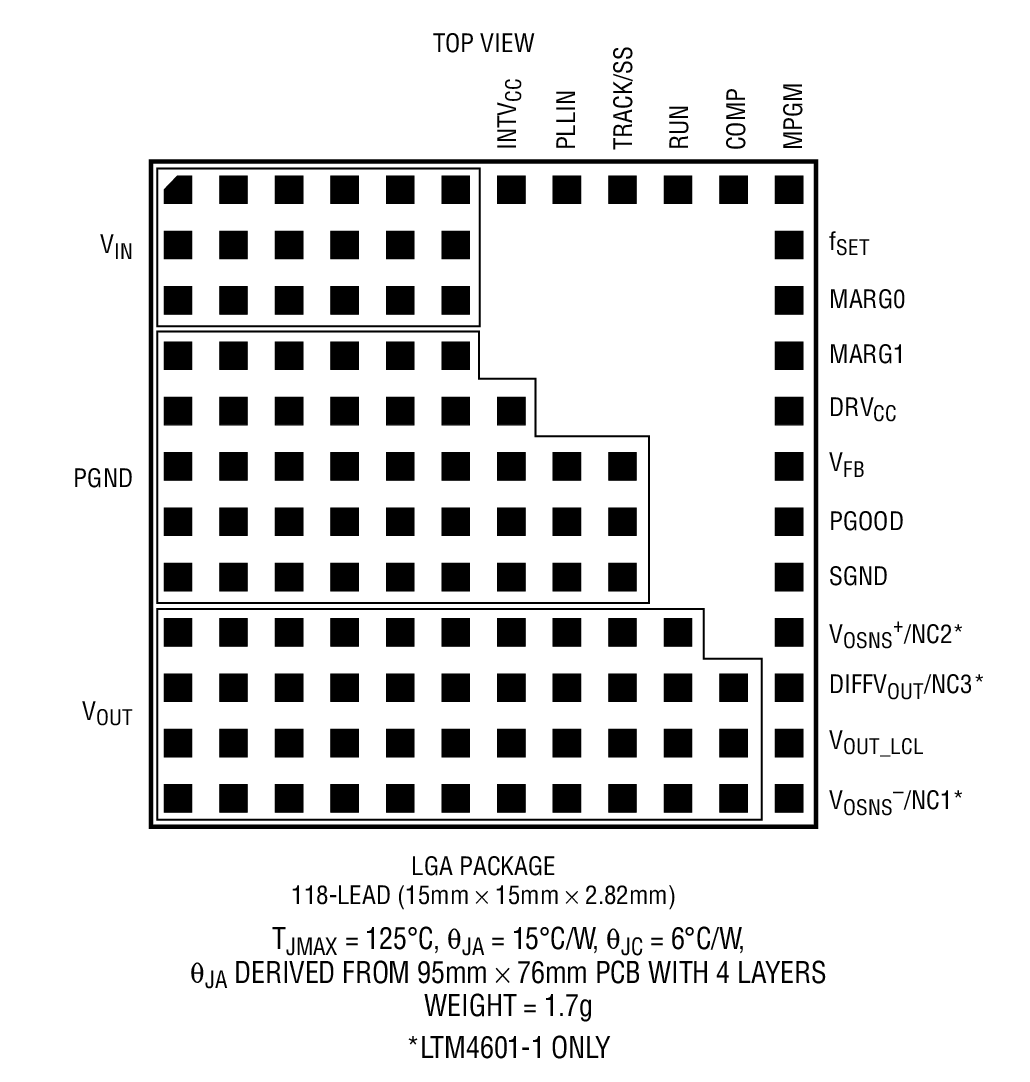

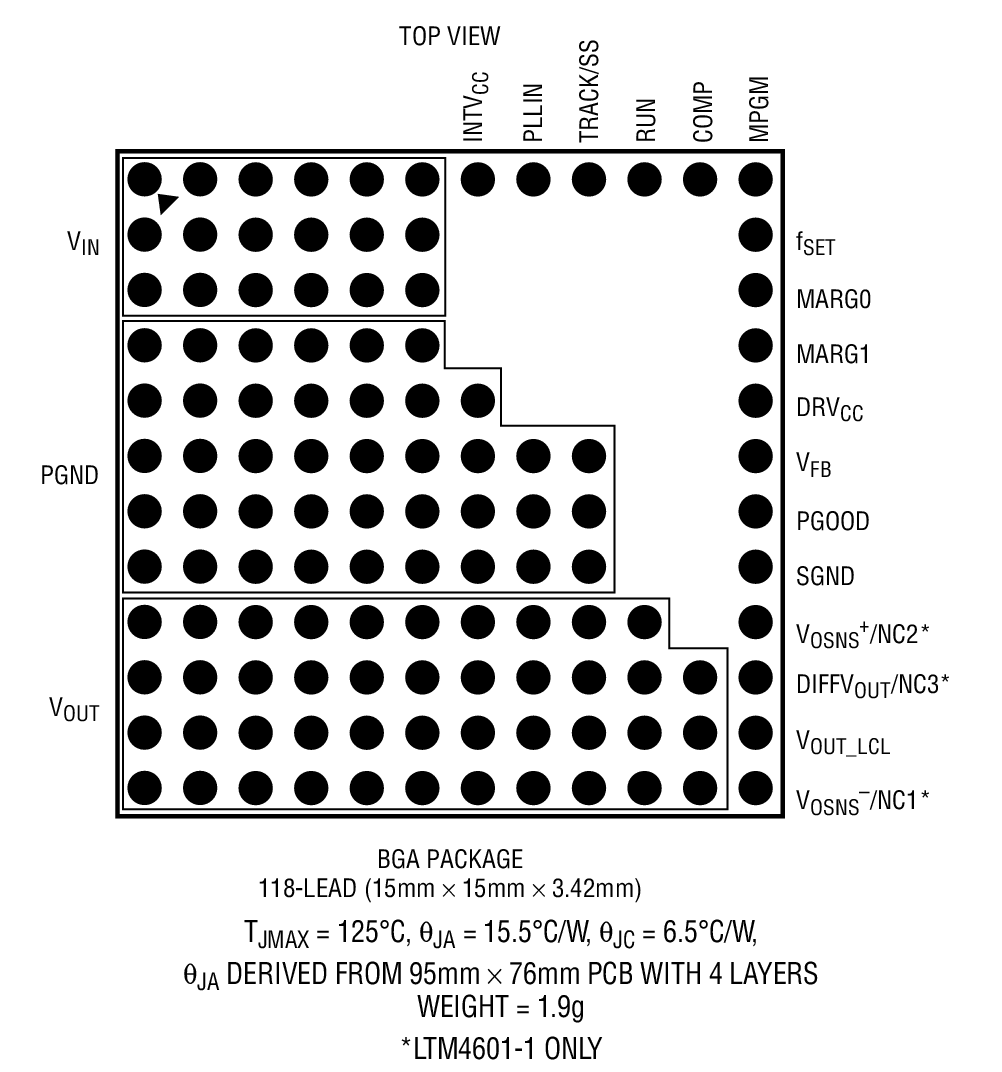

• 小占板面积、扁平 (15mm x 15mm x 2.82mm) 表面贴装型 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装



产品详情和应用

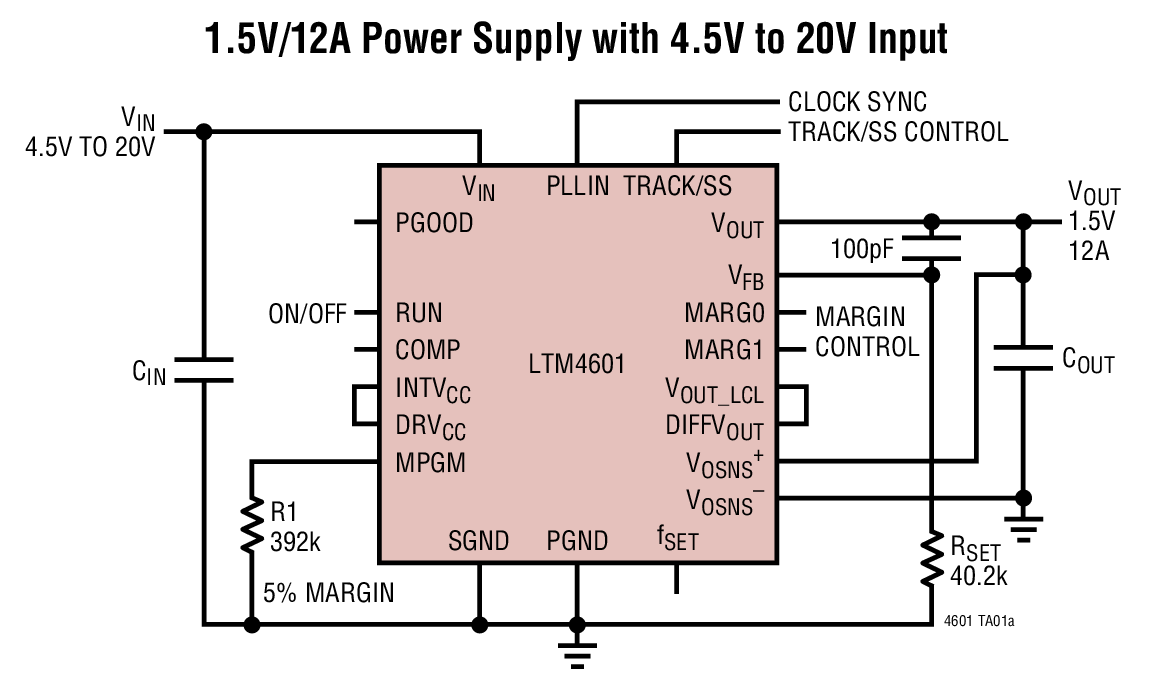

LTM^®4601 是一个完整的 12A 降压型开关模式 DC/DC 电源，具有内置的开关控制器、MOSFET、电感器和相关的支持组件。该 µModule^® 采用了一个小型表面贴装 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4601 的工作输入电压范围为 4.5V 至 20V，输出电压范围为 0.6 至 5V，具有输出电压跟踪和裕量调节功能。高效率设计提供了 12A 的连续电流 (峰值为 14A)。仅需采用大容量输入和输出电容器便可完成设计。

扁平且重量轻的封装能够很容易地安装在 PC 板底部的未用空间中，以实现高密度负载点调节。可以使该 µModule 与一个外部时钟相同步，以减少不受欢迎的频率谐波，并允许执行多相 (PolyPhase^®) 操作，以提供高负载电流。

高开关频率和自适应接通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，而并未影响稳定性。可采用一个内置差分远程检测放大器精准地调节输出电压，而不受负载电流的影响。LTM4601-1 则没有内置远程检测放大器。

• 电信和网络设备
• 服务器
• 工业设备
• 负载点调节
