特性

• 单电感多输出(SIMO)延长电池寿命
  • 300nA关断电流
  • 3.0µA工作静态电流(3路SIMO通道打开)
  • 提高总体系统效率的同时减小尺寸
  • 保证稳压的同时没有压差，优于传统降压调节器
  • 无缝升/降压操作
• 小尺寸、高效电源方案
  • SIMO调节器提供三路独立通道
  • 2.7V至5.5V输入电压范围，使用单节锂离子电池
  • 0.8V至5.25V输出电压范围(表1)
  • 灵活的电源排序
  • 按键输入，支持硬件使能
  • 复位输出
  • 小尺寸
    • 2.75mm x 2.15mm (最大高度为0.7mm) WLP封装
    • 30焊球、0.4mm焊球间距、6 x 5阵列
    • 15.2mm²总方案尺寸

产品详情和应用

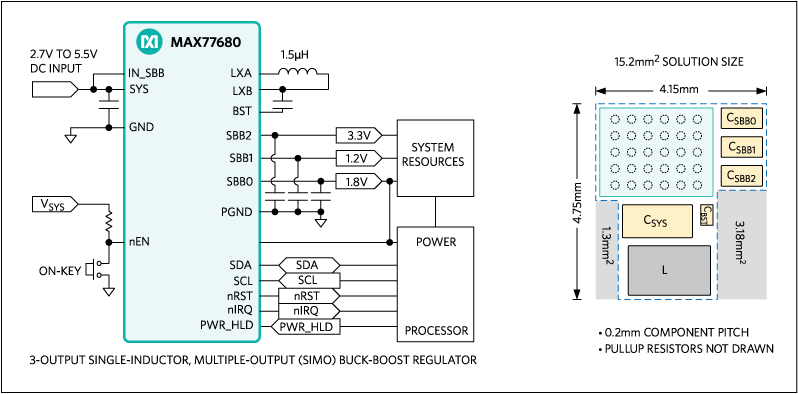

MAX77680/MAX77681为3通道单电感多输出(SIMO)升/降压调节器，可调节三路独立的电压轨，静态电流(I_Q)仅为3µA。SIMO通过代替效率较低的LDO，延长电池寿命，同时其效率可与传统的单路输出buck转换器相媲美。

SIMO工作在2.7V至5.5V输入电源范围。输出可在0.8V至5.25V范围独立编程，取决于定购选项。每路输出均为升/降压，可在升压和降压操作之间无缝隙转换。SIMO可支持>300mA的负载电流(1.8V_OUT、3.7V_IN)。

器件集成灵活的电源排序器(FPS)，可控制每路输出的上电/关断顺序。默认输出电压和排序可由工厂编程。可通过I²C串行接口进一步配置器件。

MAX77680/MAX77681采用30焊球晶圆级封装(WLP)。方案总尺寸仅为15.5mm²。关于带LDO和电池充电器的相似产品，请参考MAX77650数据手册。

应用

• 运动摄像机、可穿戴/随身摄像机
• 耳戴式设备：蓝牙耳机和耳塞
• 低功耗物联网(IoT)设备
• 可穿戴设备：健身、健康和活动监测仪
