• 宽输入范围：
  • 3.8V 至 36V工作
• 低纹波 (<25mV_P-P) 突发模式 (Burst Mode^®) 操作：

  • I_Q = 115μA (在 12V_IN 至 3.3V 和 5V)
• 可编程、可停用的窗口看门狗定时器
• 两个可独立编程的上电复位定时器
• 可同步、可调的 350kHz 至 2.2MHz 开关频率
• 具内部电源开关的两个 800mA 输出开关稳压器
• 具迟滞的可编程输入欠压闭锁
• 耐热性能增强型 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装

产品详情和应用

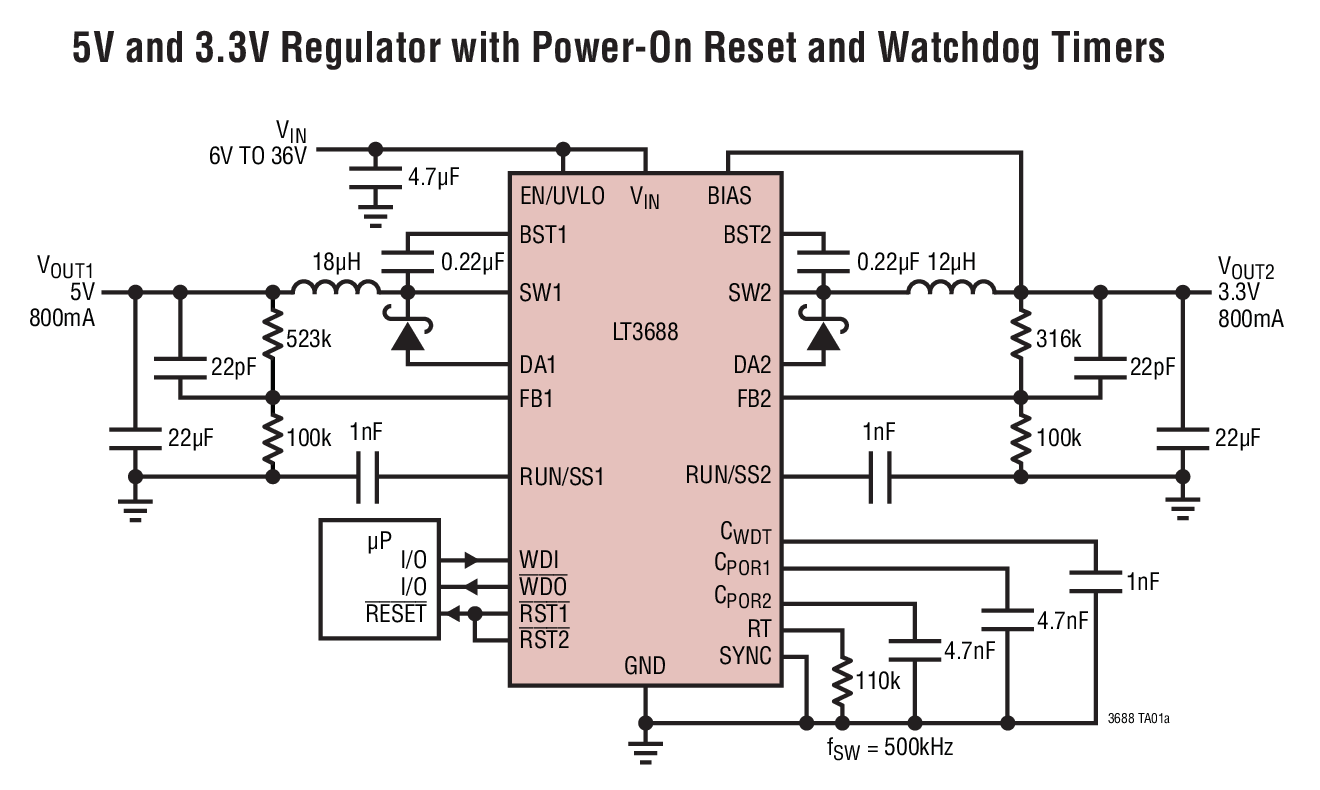

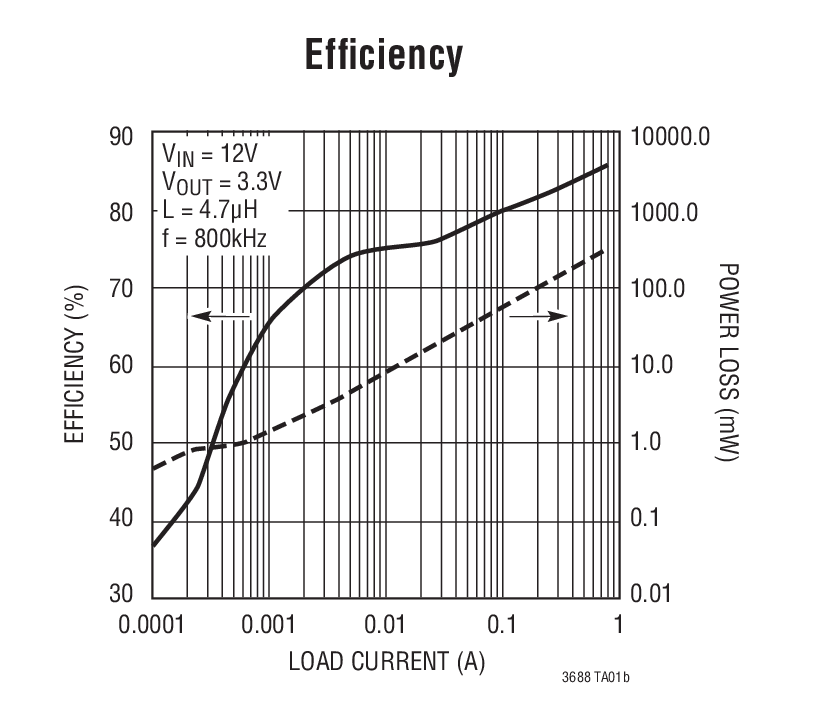

LT^®3688 是一款可调频率 (350kHz 至 2.2MHz) 双通道、单片式降压型开关稳压器，具有两个上电复位定时器和一个看门狗定时器。该稳压器可在输入电压高达 36V 的条件下正常运作。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 25mV 以下，且输入静态电流仅为 115μA。当 EN/UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。

复位和看门狗超时周期均可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果被监视的输出电压降至编程值以下达 10%，则集电极开路 RST 引脚电平将被拉低。LT3688 看门狗定时器可监视那些聚集得过于靠近或过于疏远的看门狗脉冲下降沿。

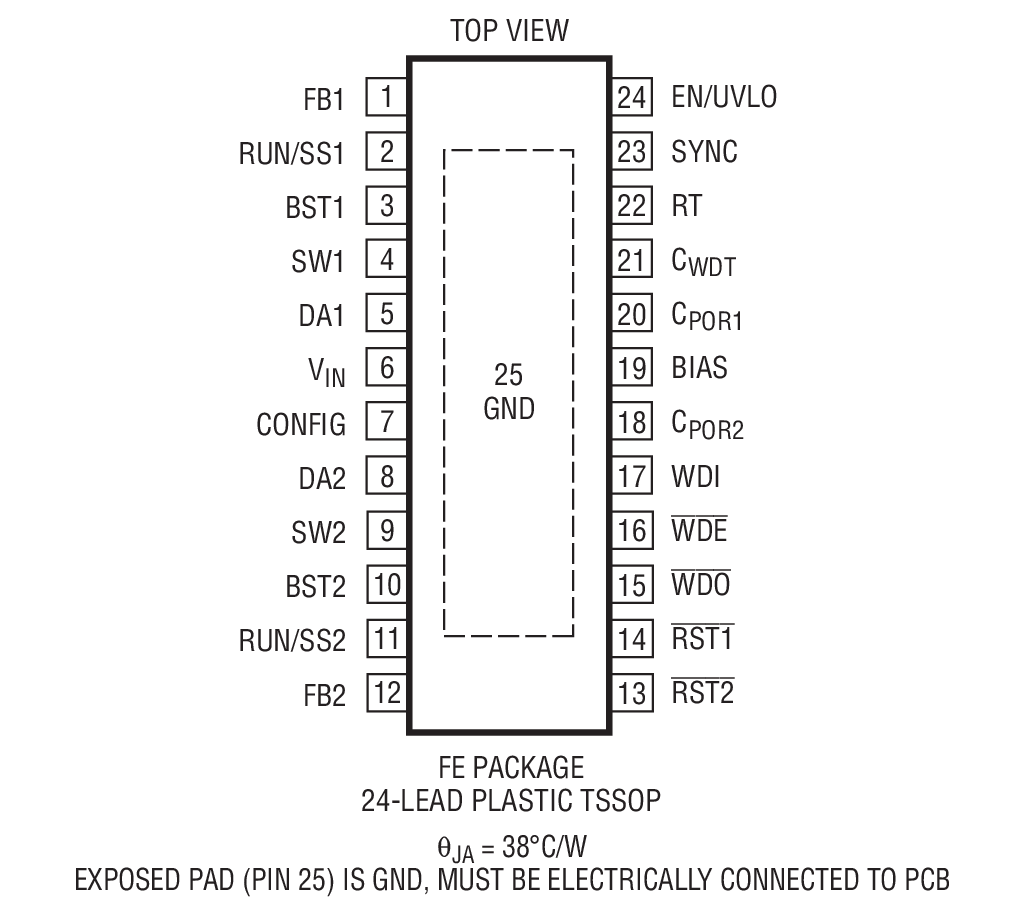

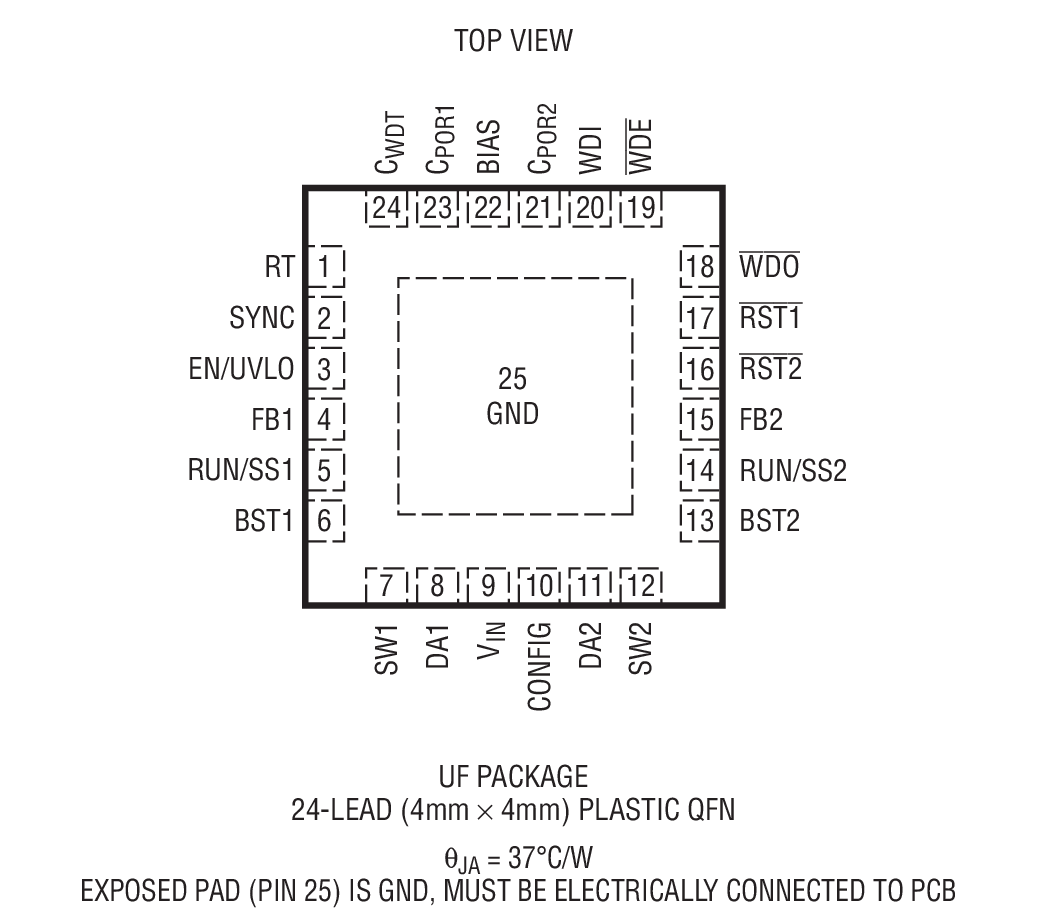

LT3688 采用 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装，所提供的这两种封装均具有裸露衬垫以实现低热阻。
