特性

• 转换效率90%
• 输入范围+3.0V至+16.5V
• 输出范围-500mV至-200V
• 驱动高侧P沟道MOSFET
• 开关频率100kHz至500kHz
• 电流型、PWM控制
• 内部软启动
• 电解或陶瓷输出电容
• MAX1847还提供：
  • 同步至外部时钟及关断功能
  • 兼容N沟道开关的反相反激式拓扑

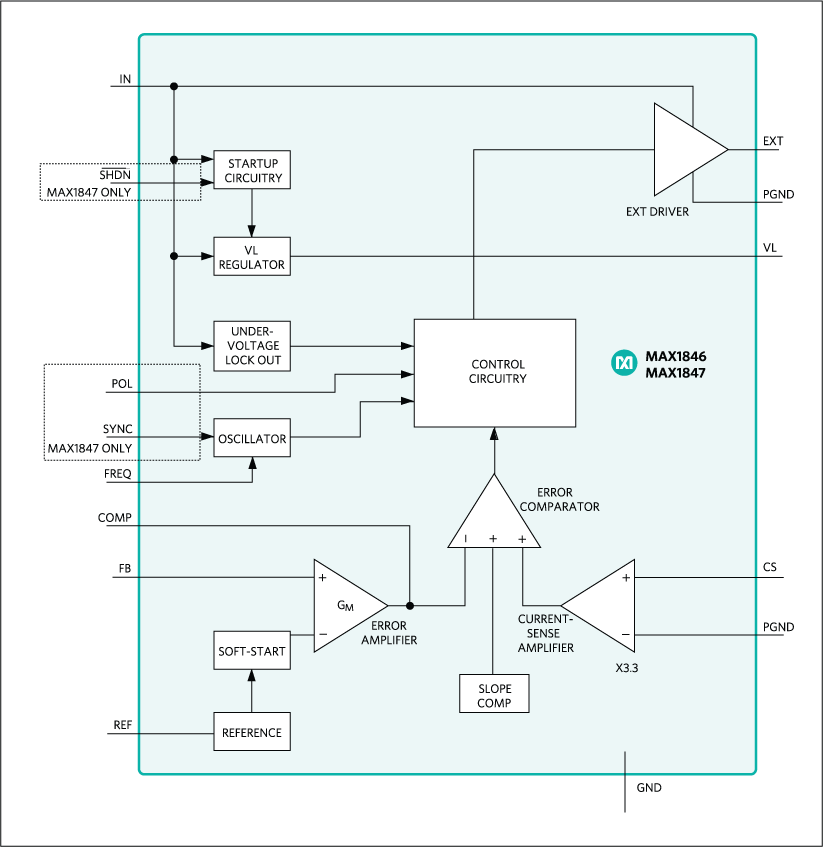

产品详情和应用

MAX1846/MAX1847高效率PWM反相控制器能帮助设计者在电信及网络应用中实现小尺寸、低噪声、负电压输出的DC-DC转换器。这两种器件工作于+3V至+16.5V，能产生-500mV至-200V的输出。为了尽可能减小开关噪声，两种器件都采用了电流型、恒定频率的PWM控制方案。工作频率可以通过电阻设置在100kHz至500kHz。

MAX1846采用超小型10引脚µMAX®封装。高工作频率、兼容陶瓷电容和无需变压器的反相拓扑适合于紧凑型设计。最低至100kHz的工作频率兼容电解电容，允许用户采用低成本外部元件。高电流输出驱动器设计用于驱动P沟道MOSFET，可以使转换器的输出高达30W的功率。

MAX1847具有时钟同步和关断的功能。MAX1847还可以配合一个N沟道MOSFET和变压器，构成反相反激式控制器，输出功率可达70W。MAX1847采用16引脚的QSOP封装。

电流模式控制简化了补偿，能提供良好的瞬态响应。通过低侧电流检测实现精确的电流模式控制和过流保护。

应用

• 蜂窝基站
• CO DSL线驱动器电源
• 工业电源
• 网络设备
• 光网络设备
• 服务器
• SLIC电源
• VoIP电源
