特性

• 双通道、180° 定相控制器降低了所需的输入电容以及由电源引起的噪声
• 准确的多相电流匹配
• R_SENSE 或 DCR 电流检测
• ±0.75% 0.6V 输出电压准确度
• 可锁相固定频率：250kHz 至 780kHz

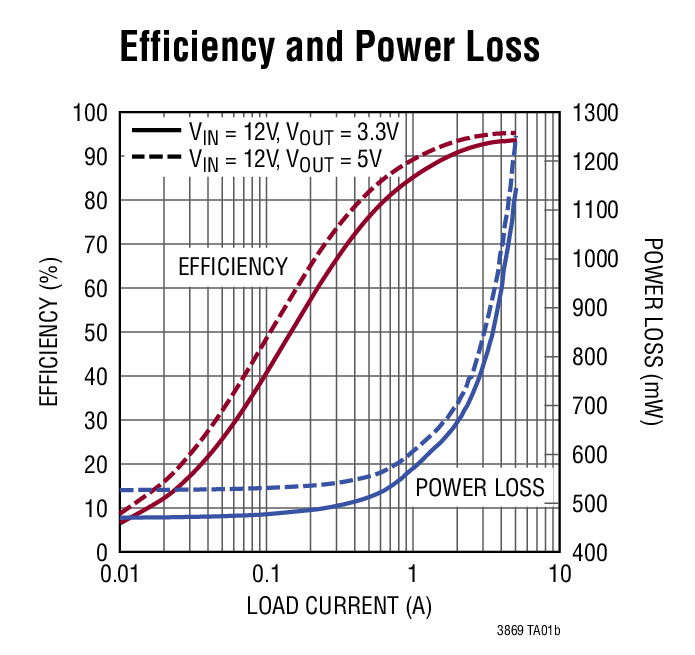

• 高效率：达 95%
• 双路 N 沟道 MOSFET 同步驱动
• 宽 V_IN 范围：工作时为 4V 至 38V (最大值为 40V)
• 宽 V_OUT 范围：工作时为 0.6V 至 12.5V
• 可调软起动电流斜坡上升或跟踪
• 折返输出电流限制
• 输出过压保护
• 电源良好输出电压监视器
• 5V 低压差稳压器
• 小外形 28 引脚 QFN 封装和窄体 SSOP 封装



产品详情和应用

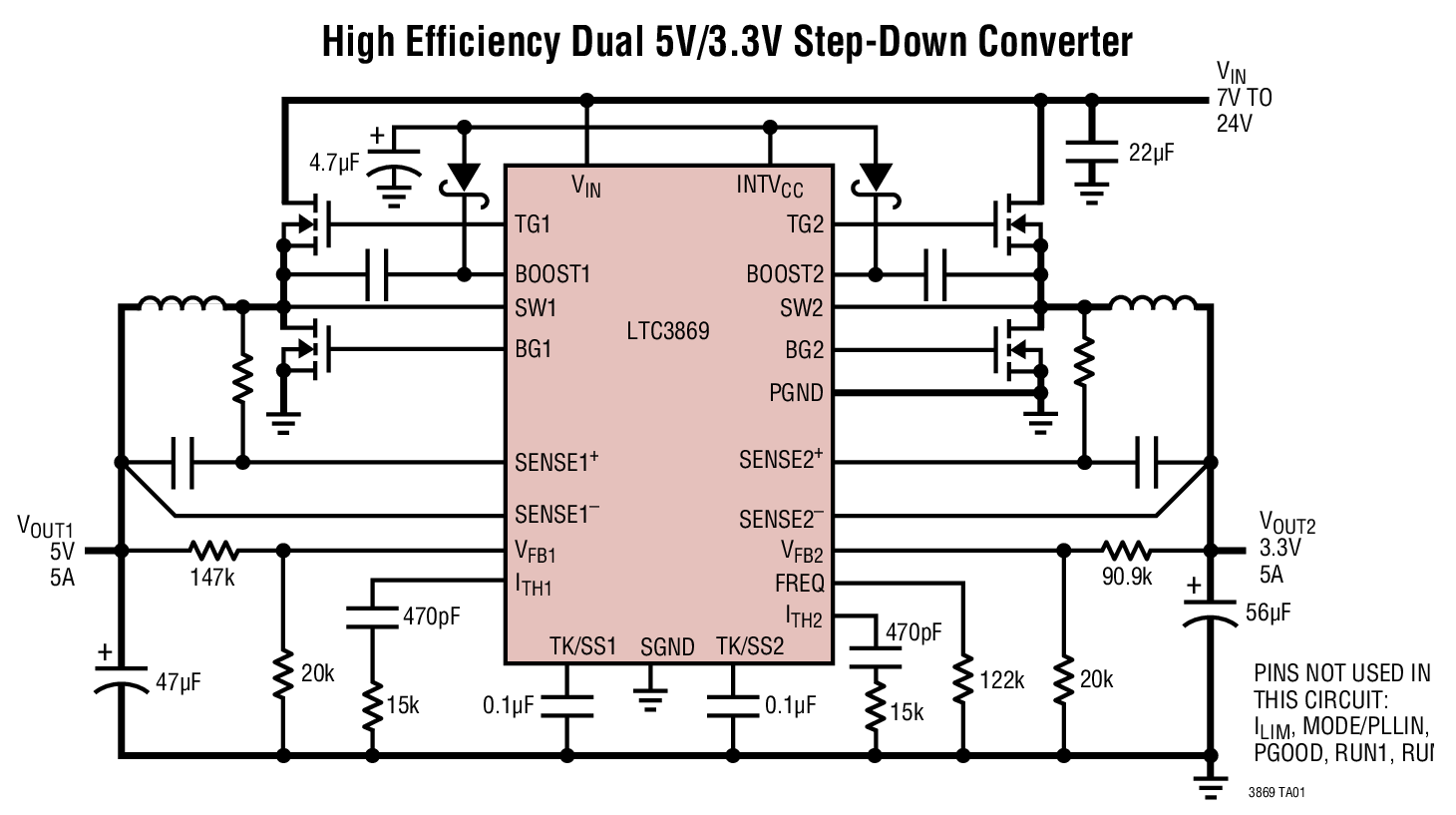

LTC^®3869 是一款高性能、双通道、同步降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 780kHz 的可锁相频率。通过使两个控制器输出级异相运作，较大限度地降低了功率损失以及由输入电容器的 ESR 所引起的噪声。

OPTI-LOOP^® 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。其 4V 至 38V 的宽输入电源范围可涵盖大多数电池化学组成。每个控制器的独立 TK/SS 引脚在启动操作期间使输出电压斜坡上升。在短路情况下，电流折返功能将限制 MOSFET 的热耗散。MODE/PLLIN 引脚负责在突发模式 (Burst Mode^®) 操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并且允许将 IC 同步至一个外部时钟。

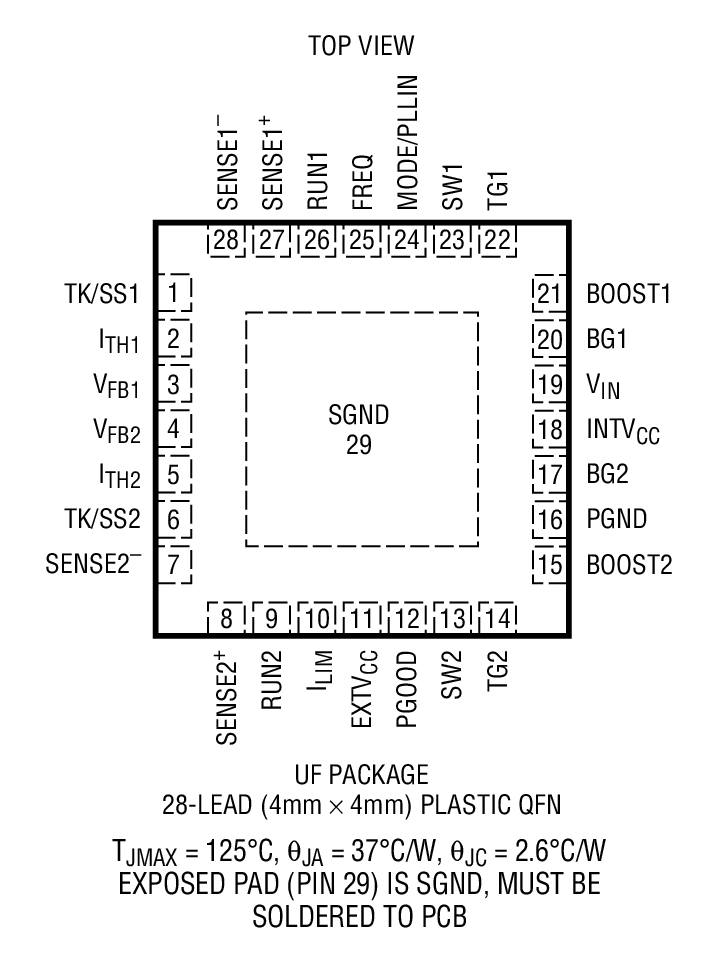

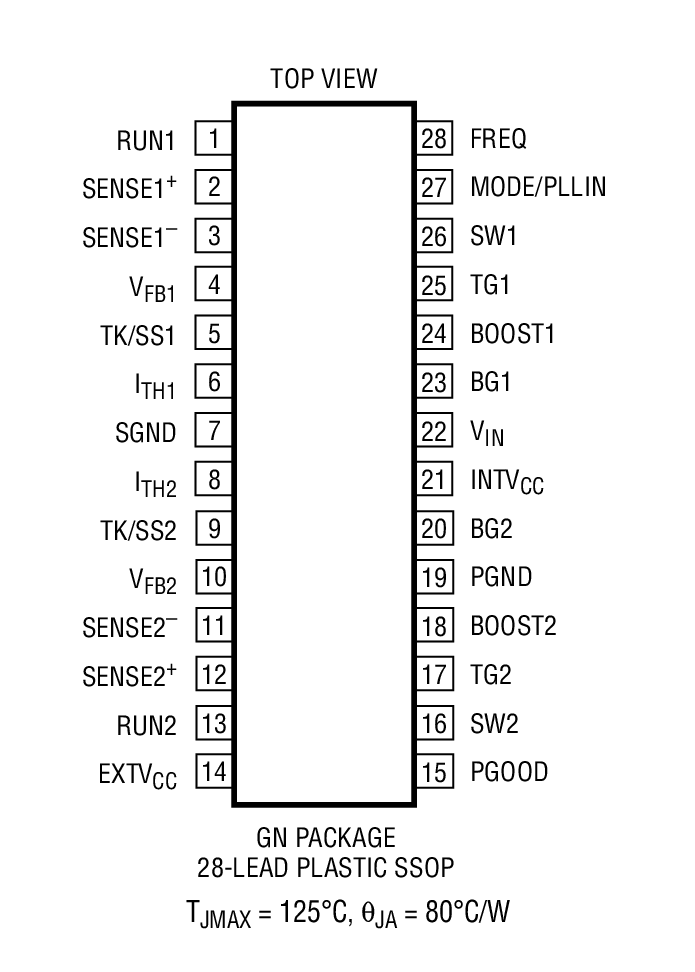

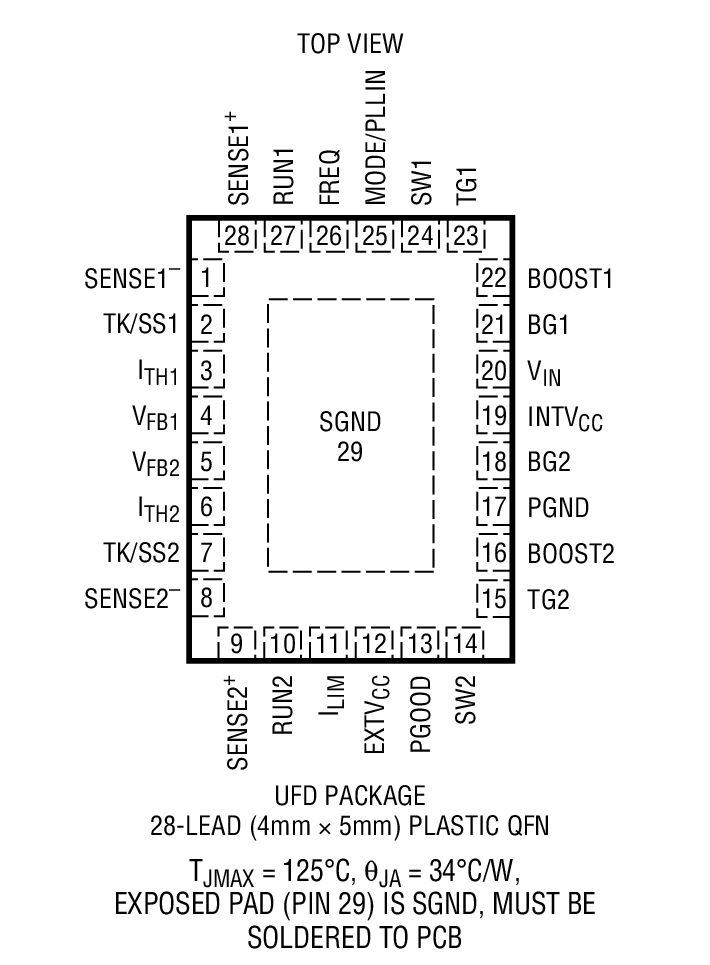

LTC3869 采用扁平4mm x 4mm 和 4mm x 5mm QFN 封装。LTC3869-2 采用 SSOP-28 封装。LTC3869 的引脚与 LTC3850 相兼容。

• 服务器系统
• 电信系统
• 工业和医疗仪器
• 高功率电池供电型设备
• DC 功率分配系统
