ADI亚德诺_LT1946_产品介绍

ADI亚德诺 LT1946 产品介绍

2026-03-09 0次

特性

1.5A、36V 内部开关
1.2MHz 开关频率
集成的软启动功能
输出电压高达 34V

低 V_CESAT 开关：典型值为 300mV (在 1.5A)

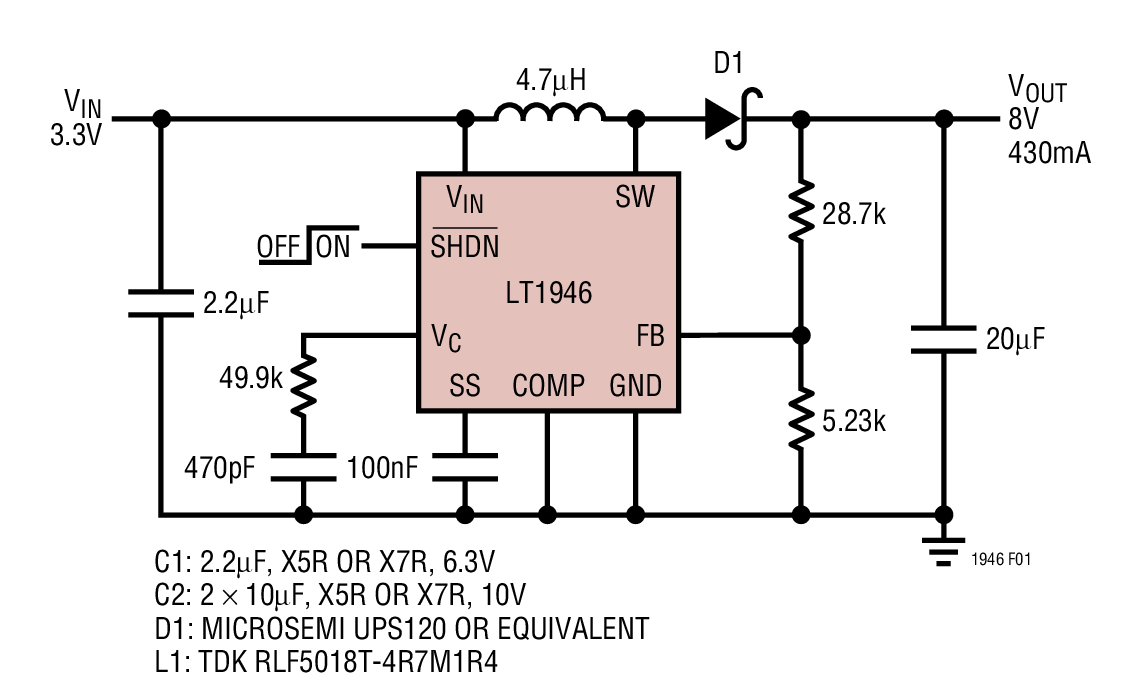

可从一个 3.3V 输入提供 8V/430mA 输出

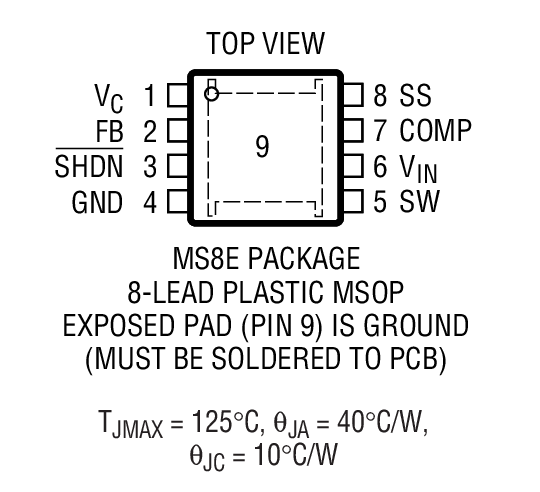

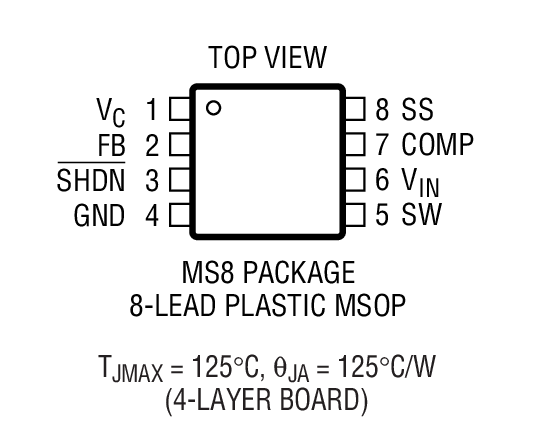

纤巧型 8 引脚 MSOP 封装

产品详情和应用

LT^®1946 是一款固定频率升压型 DC/DC 转换器，其内置了一个 1.5A、36V 开关。LT1946能够从一个 3.3V 输入产生 8V/430mA 输出，因而非常适用于大型 TFT-LCD 屏电源。LT1946 的开关频率为 1.2MHz，所以允许使用外形扁平的纤巧电感器和低数值陶瓷电容器。环路补偿可以在内部或外部进行，从而为用户设定环路补偿提供了灵活性，并利用低 ESR 陶瓷输出电容器实现了优化的瞬态响应。软启动功能利用一个外部电容器进行控制，这决定了启动期间的输入电流斜坡上升速率。

该器件的 8 引脚 MSOP 封装和高开关频率确保可打造一款外形扁平 (高度 < 1.2mm) 的总体解决方案。

应用

TFT-LCD 偏置电源
GPS 接收机
DSL 调制解调器
局部电源
