特性

• 4 个单片式、同步降压型 DC/DC (1A / 1A / 500mA / 500mA)
• 可以把降压型 DC/DC 并联起来，以与单个电感器一道提供高达 2x 电流
• 独立的 1A 升压和 1A 降压-升压型 DC/DC
• 两串 I²C 控制型 40V LED 驱动器
• 可通过 I²C 来设置所有 DC/DC 输出电压、操作模式和开关节点转换速率
• DC/DC、LED 驱动器、故障状态的 I²C 回读
• I²C 从地址选项: LTC3675 = 0001001X， LTC3675-1 = 0110100X
• 可屏蔽的中断以用于报告 DC/DC、V_IN 和芯片温度故障
• 按钮 ON / OFF / 复位
• 始终保持接通的 25mA LDO
• 低静态电流：16μA (所有的 DC/DC 均关断)

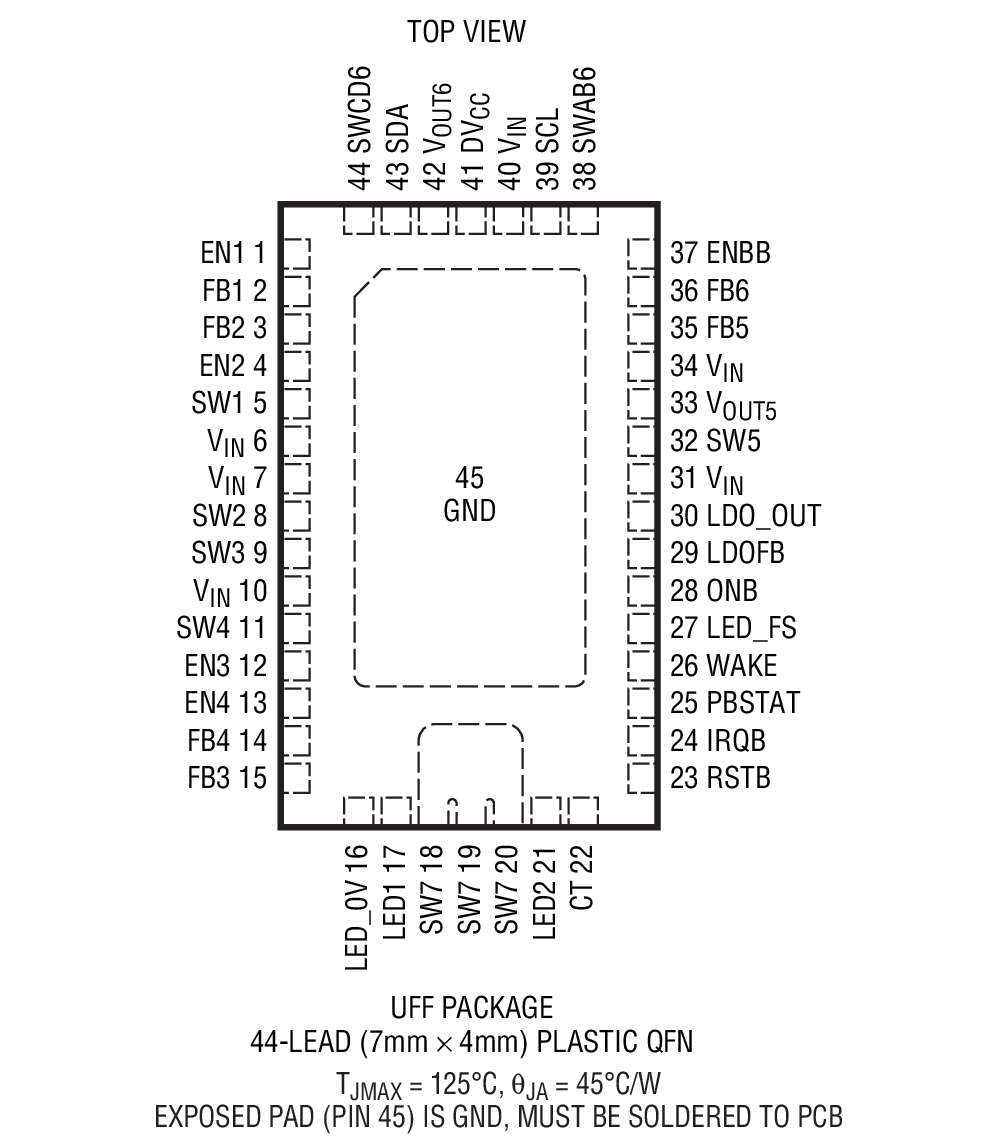

• 4mm x 7mm x 0.75mm 44 引脚 QFN 封装

产品详情和应用

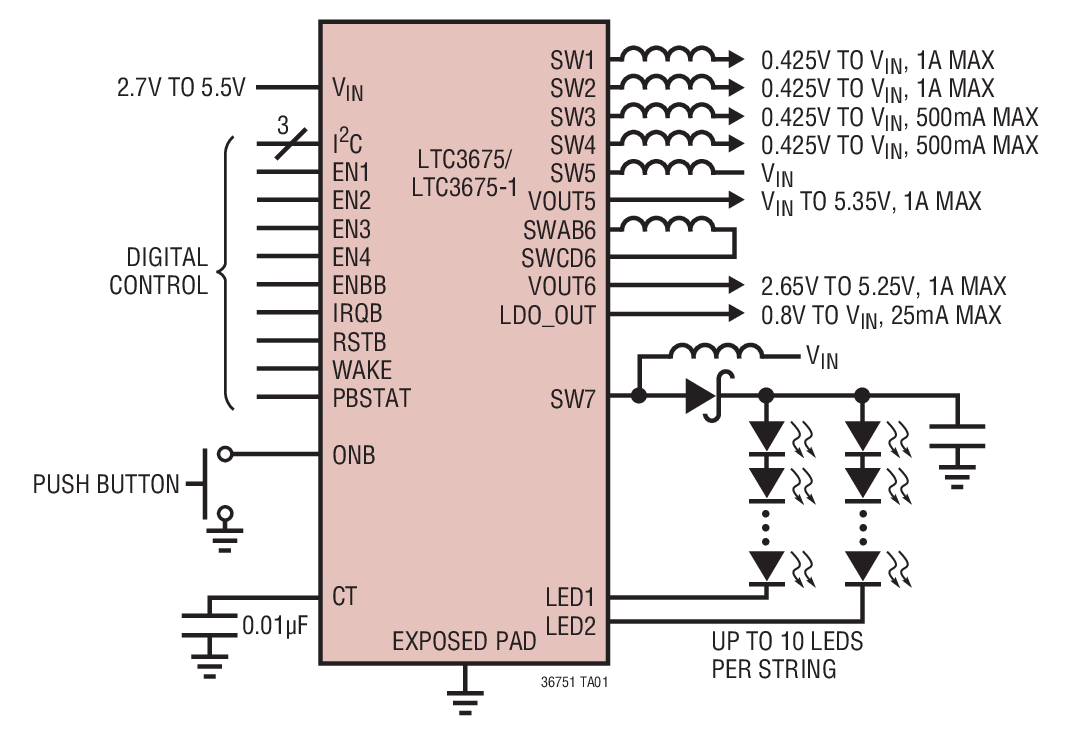

LTC^®3675 / LTC3675-1 是一款数字可编程、高效率、多输出电源和两串 LED 驱动器 IC，专为高功率单节锂离子 / 锂聚合物电池应用而优化。DC/DC 包括 4 个同步降压型转换器 (1A / 1A / 500mA / 500mA)、1 个同步升压型 DC/DC (1A) 和 1 个降压-升压型 DC/DC (1A)，均由一个 2.7V 至 5.5V 输入来供电。40V LED 驱动器能够调节流过两串 LED (每串各含多达 10 个 LED) 的高达 25mA 的电流。LED 驱动器也可被配置成一个通用的高电压升压型转换器。

DC/DC 使能、输出电压、开关转换速率和操作模式均可通过 I²C 单独设置，或利用简单的 I/O 和上电默认在单一模式中使用。降压型 DC/DC 可以单独使用，也可并联起来使用，以与一个共用电感器一起提供较高的输出电流。LED 使能、60dB 亮度控制和灰度增减采用 I²C 来设置。低 V_IN 和高芯片温度的警报级别也可以通过 I²C 进行设置，并利用一个可屏蔽的中断输出来监视 DC/DC 和系统故障。

按钮 ON / OFF / 复位控制和一个上电复位输出提供了灵活性及可靠的上电排序。LTC3675 / LTC3675-1 采用扁平 (高度仅 0.75mm)、耐热性能增强型 44 引脚 4mm x 7mm QFN 封装。

• 高功率 (5W 至 10W) 单节锂离子 / 锂聚合物电池应用
• 便携式工业应用、手持式终端、便携式仪器
• 多输出低电压电源
