ADI亚德诺 MAX26040 产品介绍

2026-03-09 0次

特性

高电压、高效率、低功耗
- 工作电源电压 4.5 V 至 36 V
- 可承受高达 40V 的输入瞬变
- EN 引脚可兼容 3.3V 至 40V 电压范围
- 0.6A (最大) 输出电流 (MAX26039)
- 1.2A (最大) 输出电流 (MAX26040)
- 温度范围：-40°C 至 +125°C
- 通过降低物料清单 (BOM) 成本和电路板空间来提高效率
- 集成场效应晶体管 (FET) H 桥架构
- 固定输出电压
- 20 引脚 SWTQFN 封装
低静态电流有助于设计人员满足严格的原始设备制造商 (OEM) 电流要求

待机模式下，静态电流为 52μA
关断模式下，静态电流为 10μA（最大值）

高开关频率允许使用小型外部元件
- 工作频率范围为 200kHz 至 2.2MHz
- 跳跃模式可实现高效低功耗运行
- 固定频率脉冲宽度调制 (PWM) 模式
- 外部频率同步
切换频率下，降低 EMI 发射
- 可以启用或禁用扩频

产品详情和应用

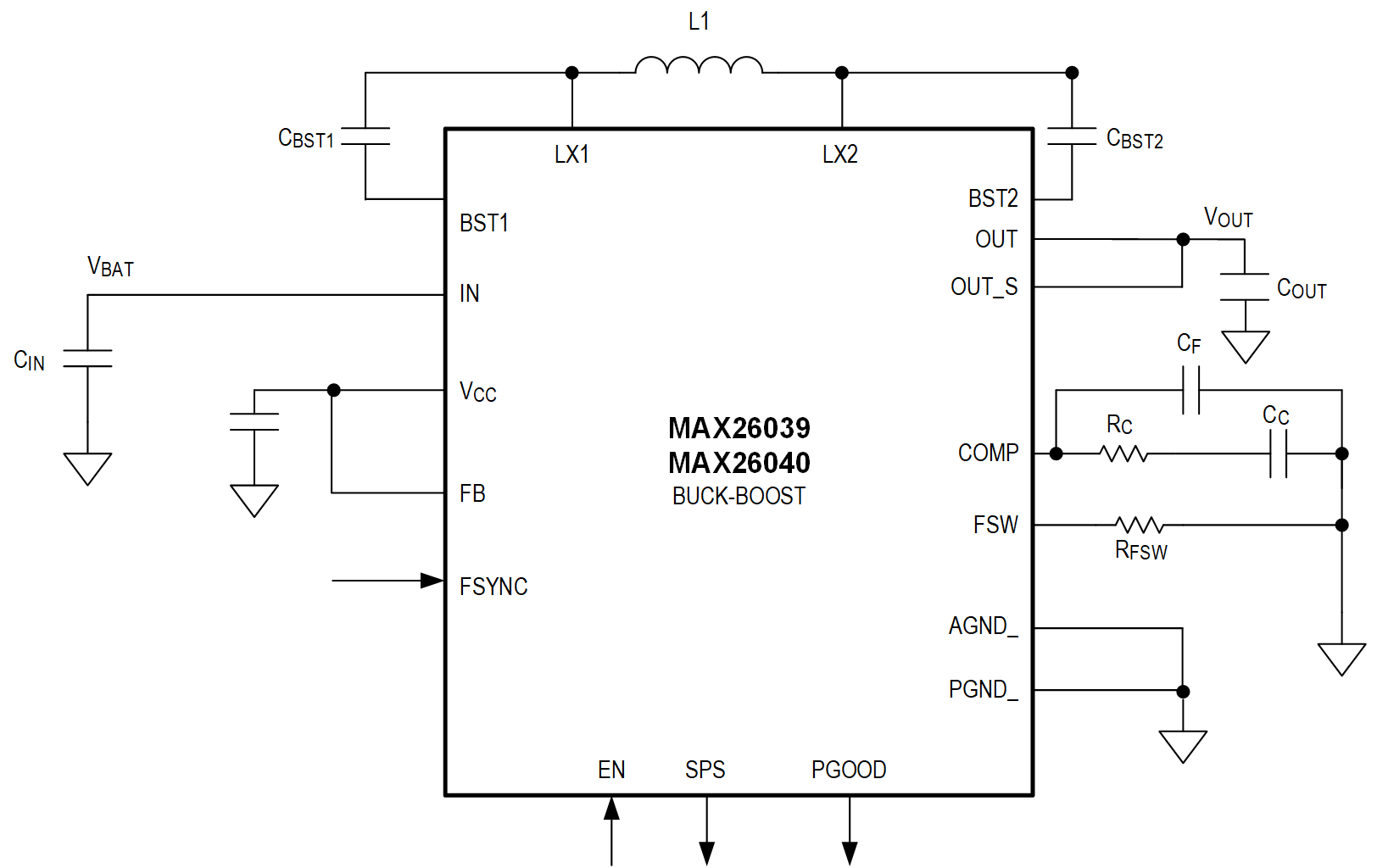

MAX26039/MAX26040 IC 是小型同步升降压转换器系列，带有集成高端和低端开关。MAX26040 设计用于在 4.5V 至 36V 的输入电压下提供高达 1.2A 的电流，同时在空载时仅使用 52μA 的静态电流。该 IC 可提供±2% 的精确输出电压。可以通过观察电源良好（PGOOD）信号来监控电压质量。

MAX26039/MAX26040 提供 5V 固定输出电压和 4.0V 至 15V 的可编程范围。请参阅订购信息表以了解更多详细信息。频率可在 220kHz 至 2.2MHz 之间调节，从而允许使用较小的外部元件并减少输出纹波。MAX26040B 和 MAX26040D 版本的 IC 具有跳频模式，静态电流低至 52μA。该 IC 可采用扩频频率调制来操作，旨在最大限度地减少由于调制频率而产生的电磁干扰 (EMI) 辐射。

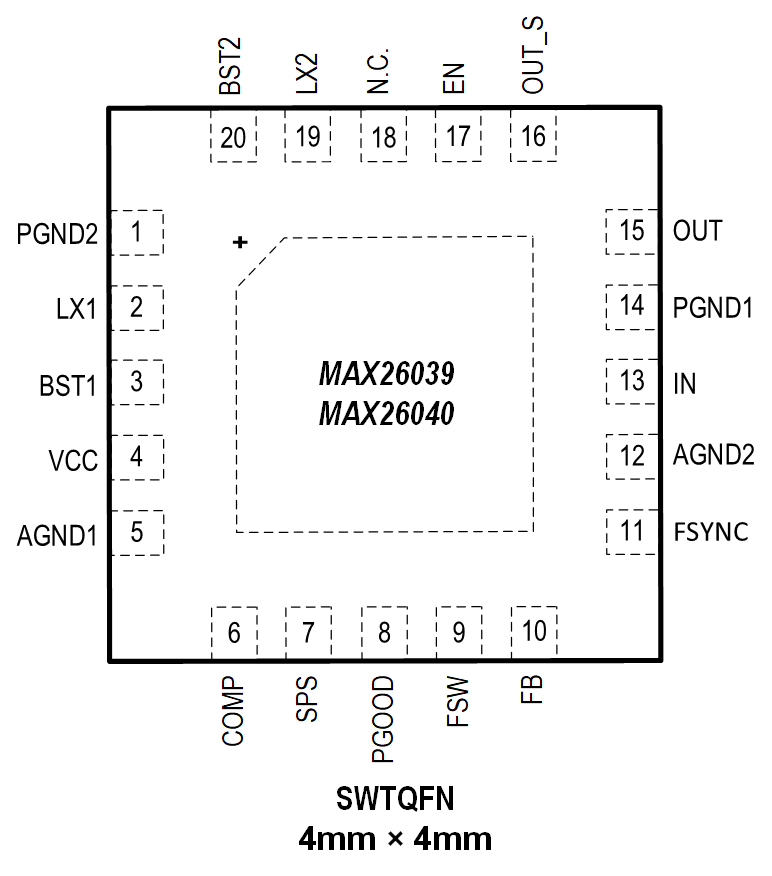

MAX26039/MAX26040 采用小型(4mm x 4mm)、20 引脚、侧面可润湿 TQFN 封装，仅需极少的外部元件。

应用

电信、服务器和网络设备
12V/24V 工业应用
负载点 (POL) 电源
