特性

• 宽 V_IN 范围：4V 至 36V
• 检测电阻器可任选
• 真正的电流模式控制
• 2% 至 90% 的占空比 (在 200kHz)
• t_ON(MIN) ≤ 100ns
• 可在采用陶瓷 C_OUT 时实现稳定
• 双路 N 沟道 MOSFET 同步驱动
• 电源良好输出电压监视器
• ±1% 0.6V 基准
• 可调电流限值
• 可调开关频率
• 可编程软起动
• 输出过压保护
• 任选的短路停机定时器
• 微功率停机模式：I_Q ≤ 30μA

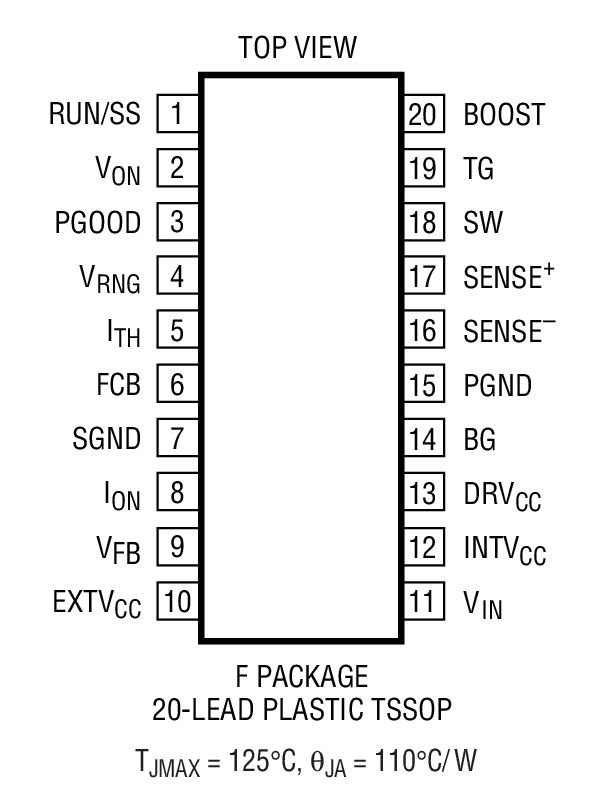

• 采用 1mm 高的 20 引脚 TSSOP 封装

产品详情和应用

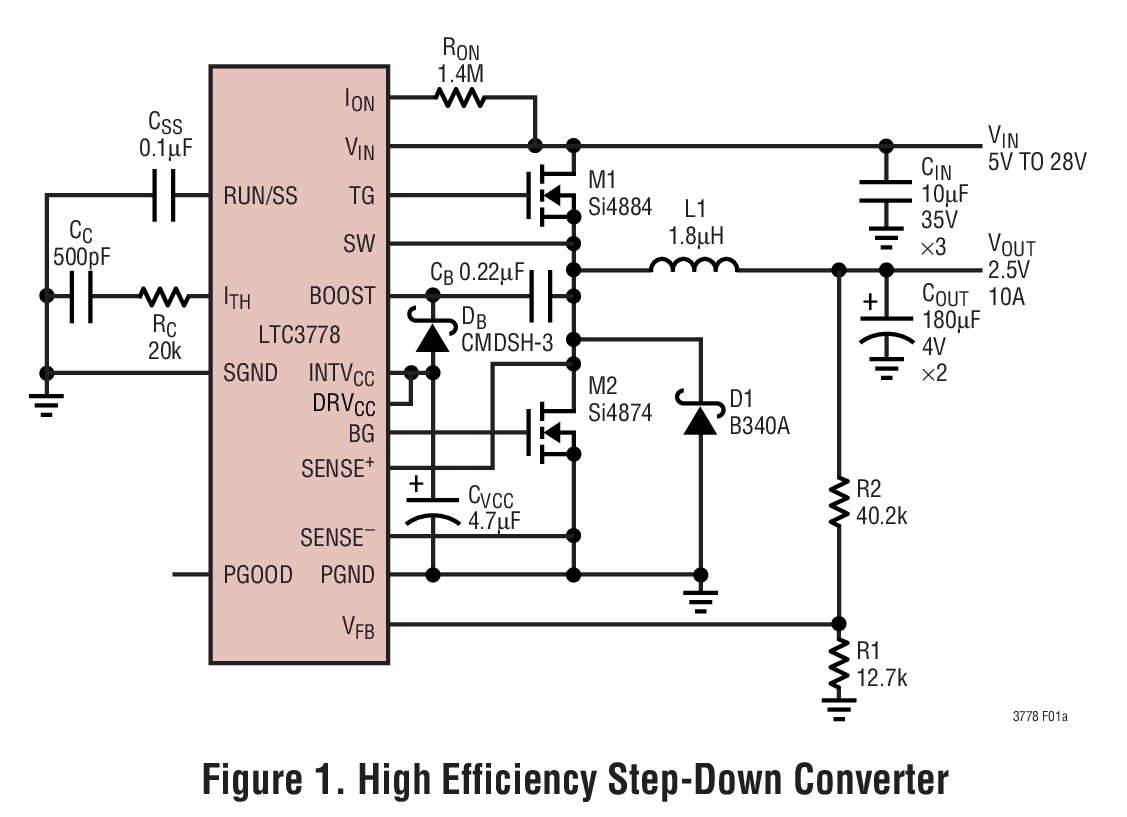

LTC^®3778 是一款用于计算机存储器、汽车和其他 DC/DC 电源的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构以提供非常低的占空比，并不需要一个检测电阻器。工作频率由一个外部电阻器来选择，并针对 V_IN 和 V_OUT 中的变化进行补偿。

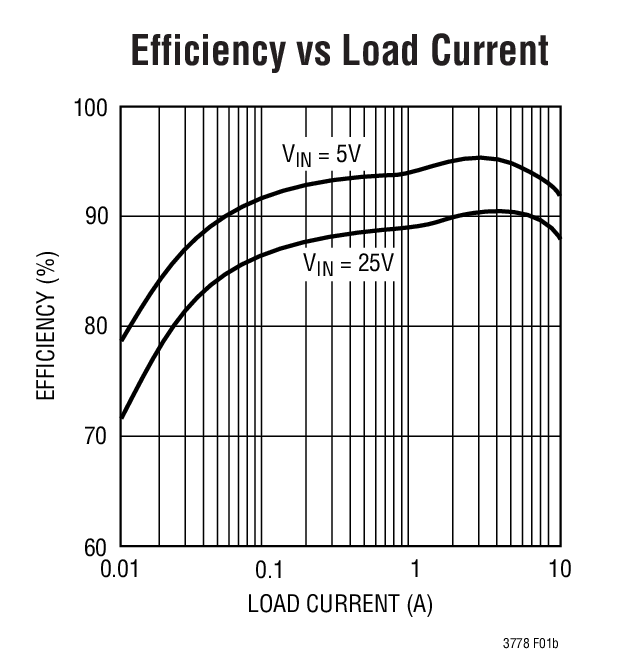

不连续模式操作可在轻负载条件下提供高工作效率。一个强制连续模式控制引脚可降低噪声和RF 干扰，并能在主输出承受轻负载时辅助副端绕组稳压。SENSE^＋ 和 SENSE^- 引脚在任选的检测电阻器或同步 MOSFET 的两端提供了真正的开尔文 (Kelvin) 检测。

故障保护由内部折返电流限制、一个输出过压比较器、任选的短路停机定时器和输入欠压闭锁提供。用于电源排序的软起动能力采用一个外部定时电容器来实现。稳压器电流限值水平可由用户来设置。宽电源范围使得该器件能够在输入端电压为 4V 至 36V 和输出端电压为 0.6V 至高达 (0.9) V_IN 的情况下运作。

• 笔记本电脑和掌上型电脑、个人数字助理 (PDA)
• 电池充电器
• 分布式电源系统
• DDR 存储器电源
• 汽车 DC 电源
