• 非常适合于 CCD、LCD、LED 背光和 OLED 应用

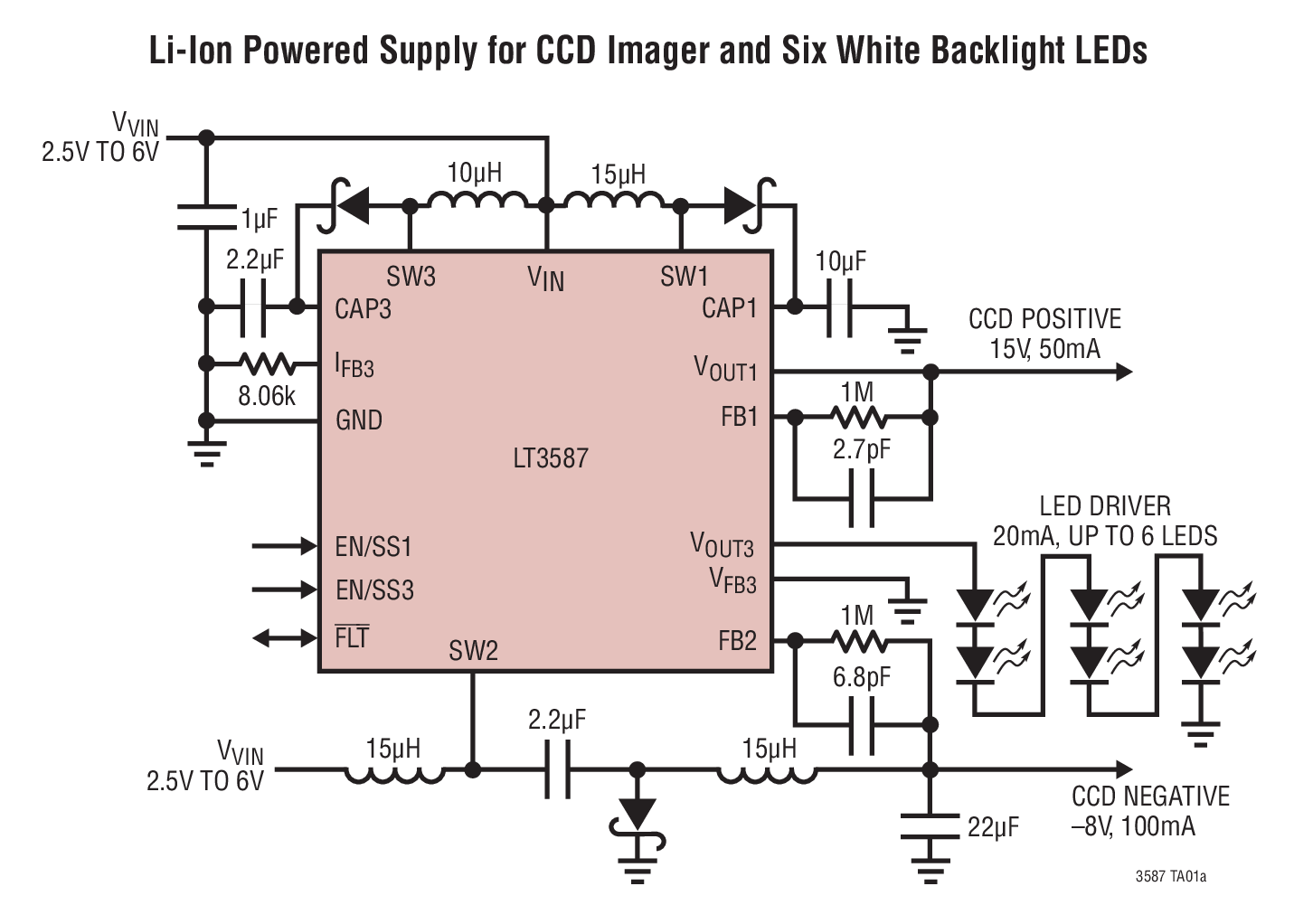

• 能够很容易地从单节锂离子电池产生 15V (50mA)、-8V (100mA) 和 20V (20mA) 电压
• V_IN 范围：2.5V 至 6V
• 宽输出范围：高达 32V (对于升压) 和高达 -32V (对于负输出转换器)
• 用于升压通道的输出断接功能
• Boost3 允许电压编程和/或电流编程以实现一个“单线式电流源”
• 具故障 I/O 引脚指示器的过载故障保护功能
• 结合软起动和使能引脚

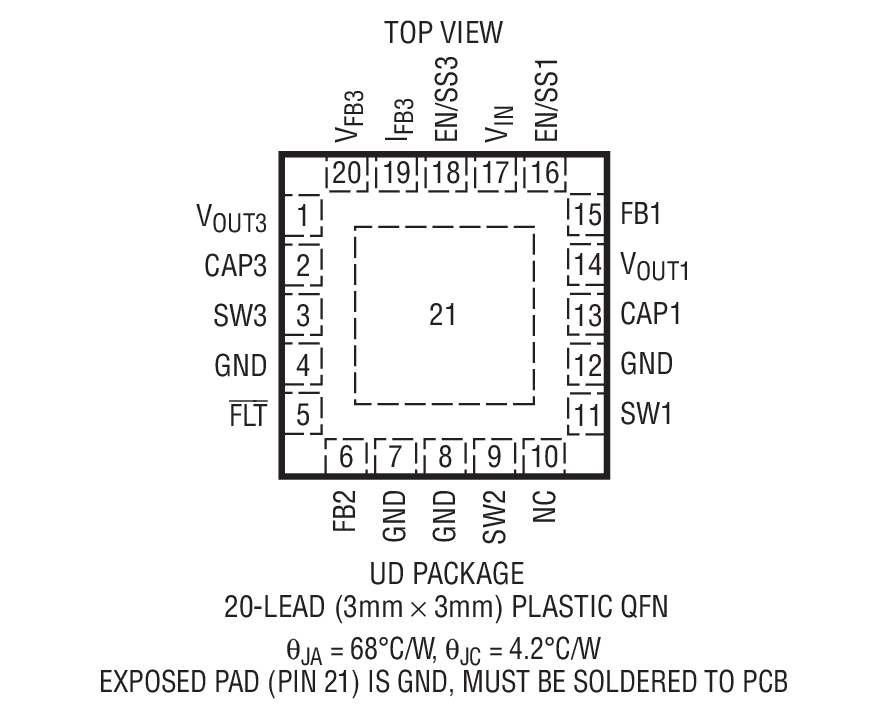

• 小外形 20 引脚 3mm x 3mm QFN 封装

产品详情和应用

LT^®3587 为那些需要 2 个正高电压电源和 1 个负高电压电源的应用提供了一款单芯片解决方案。LT3587 具有 2.5V 至 6V 的输入电压范围，从而使其成为各种电池供电型系统的理想选择。

由单个电阻器负责设置 3 个输出的每个电压电平以及 Boost3 的输出电流。智能型软起动电路利用单个电容器实现了顺序软起动 (首先是 Boost1 输出，随后是负输出)。内部排序电路还将负输出转换器停用，直到 Boost1 输出达到其终值的 87% 为止。

LT3587 把所有的电源开关、软起动和输出断接电路都集成在一个小型 3mm x 3mm QFN 封装之中。这种高集成度再加上小的外部元件，使得 LT3587 非常适合于空间受限型应用。
