特性
- 与LTC3307(3A)和LTC3309(6A)引脚兼容
- 高效率:8mΩ NMOS,31mΩ PMOS
- 可编程频率:3MHz - 10MHz
- 小型电感和电容
- 峰值电流模式控制
- 22ns最短导通时间
- 宽带宽、快速瞬态响应
- Silent Switcher®架构
- 超低EMI辐射
- 低纹波突发工作模式(Burst Mode®),IQ为40μA
- 可在过载情况下安全地承受电感饱和
- VIN 范围:2.25V至5.5V
- VOUT 范围:0.5V至 VIN
- VOUT 精度:±1%(全温度范围)
- 精准400mV使能阈值,关断时1μA
- 电源良好指示、内部补偿和软启动
- 散热增强型2mm x 2mm LQFN封装
- 通过AEC-Q100汽车应用认证
产品详情和应用
LTC3308B是一款非常小巧、高效率、低噪声、单片同步4A降压型DC/DC转换器,采用2.25V至5.5V输入电源。该稳压器在3MHz至10MHz的开关频率下使用恒定频率峰值电流模式控制,最小导通时间低至22 ns,可通过小型外部元件实现快速瞬态响应。Silent Switcher架构可较大程度地降低EMI辐射。
LTC3308B可在强制连续或脉冲跳跃模式下工作,以实现低噪声,或在低纹波突发模式下工作,以在轻负载条件时实现高效率,适用于电池供电系统。该 IC 可将输出电压调节到最低 500mV。其他特性包括输出过压保护、短路保护、热关断、时钟同步以及高达 100% 占空比运行以实现低压差。

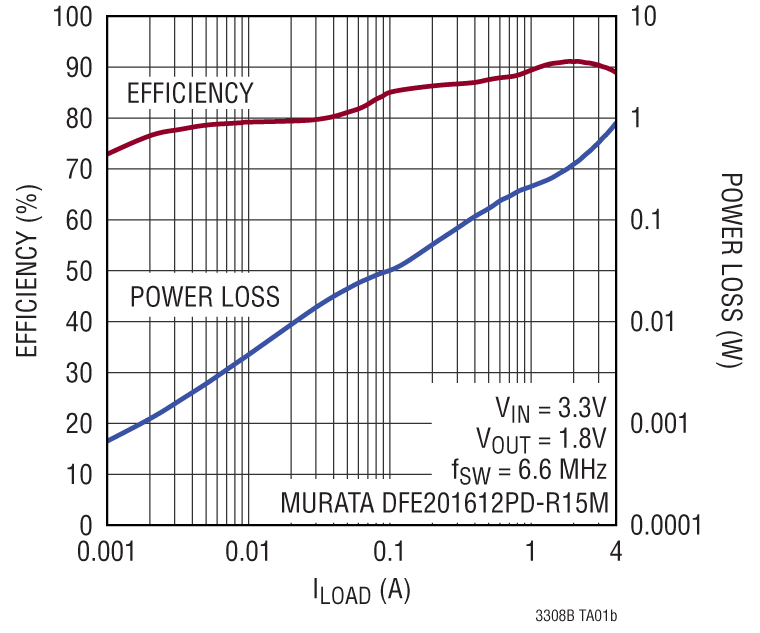

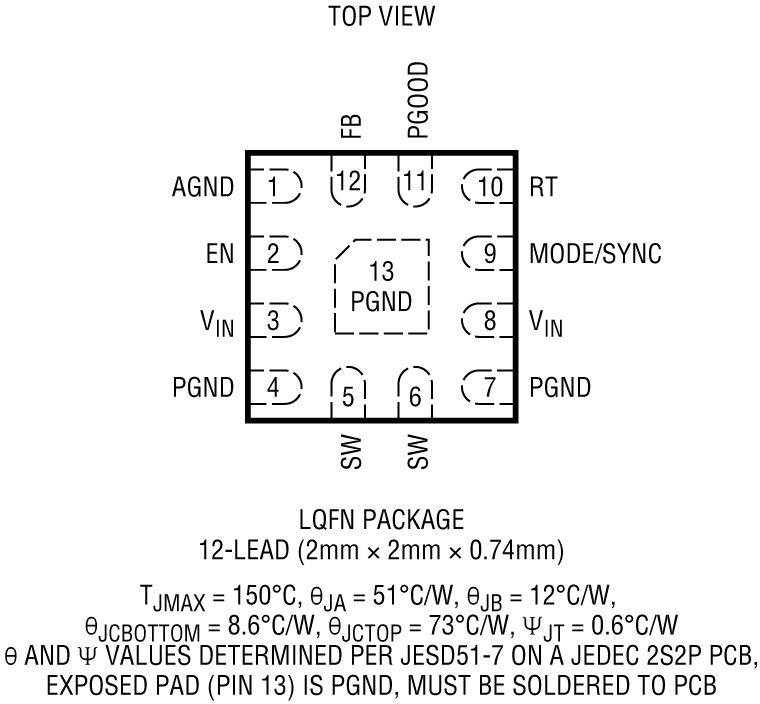

LTC3308B采用12引脚2 mm × 2 mm × 0.74 mm纤薄LQFN封装,并带有裸露焊盘以降低热阻。
应用
- 光网络、服务器、电信
- 汽车、工业、通信
- 分布式直流电源系统(POL)
- FPGA、ASIC、μP内核电源
