特性

• 高效DC-DC控制器
  • 4.5V至28V (42V抛负载)工作电压
  • 提供5V、2.5A输出电流
  • 用户可调节USB电流门限
  • 220kHz至2.2MHz固定工作频率
  • 空载时，可工作在强制PWM模式
  • 扩频模式降低EMI
  • SYNC输入用于时钟同步
  • 低静态电流跳脉冲模式和低静态电流关断模式
  • 软启动降低浪涌电流
• 集成输出调节电路，用于补偿电缆压降
  • 用户可调节电压增益
  • 支持长达3米的电缆/电阻可达600mΩ
• USB D+/D-保护和主机充电仿真器
  • 4Ω USB2.0 480Mbps/12Mbps数据开关
  • 集成iPod/iPhone/iPad充电检测端接电阻
  • 支持USB BC1.2充电下行端口(CDP)和专用的充电端口(DCP)模式
  • 中国电信行业标准YD/T 1591-2009
  • 高速旁路模式
  • 对电池短路、对VBUS短路保护
  • 兼容USB On-the-Go规范
• 分离电源SUP和SUPSW，大大降低功耗
• 低电平有效、漏极开路故障指示
• 汽车级ESD保护(HVD±)
  • ±25kV气隙放电/±8kV接触放电ISO10605
  • ±15kV气隙放电/±8kV接触放电IEC 61000-4-2
  • ±15kV气隙放电/±8kV接触放电(330Ω、330pF)
• 过热保护和短路保护
• 5mm × 5mm、28引脚TQFN和侧面防潮QFND封装
• -40°C至+125°C工作温度范围

产品详情和应用

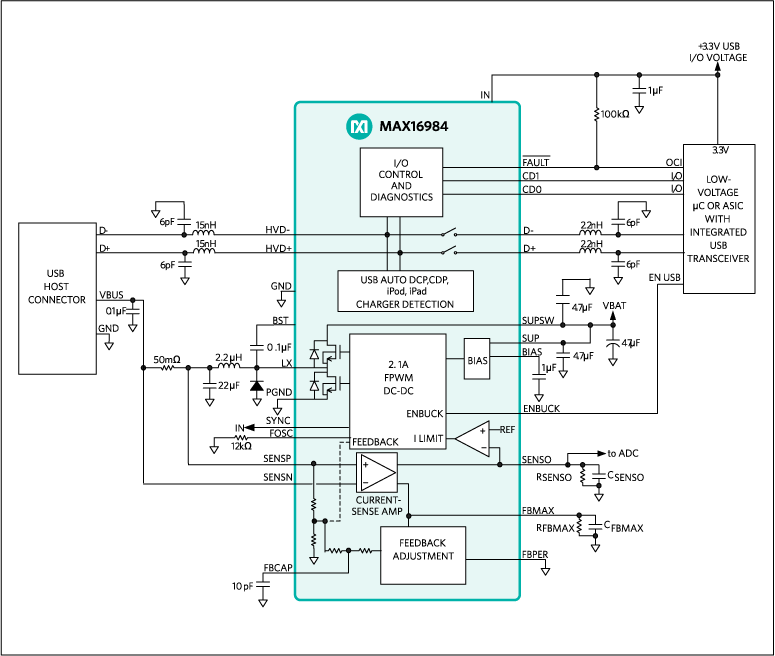

MAX16984集成了可驱动2.5A负载的5V汽车级降压转换器、USB主机充电适配器仿真器以及车载USB主机保护开关。USB保护开关提供较高的ESD保护和短路保护，并集成了主机充电器端口检测电路，满足USB2.0电池充电规范BC1.2和中国电信行业标准YD/T 1591-2009。器件还包括iPod^®/iPhone^® 1.0A和iPad^® 2.1A专用充电模式电路。HVD+和HVD- ESD保护电路使得HVD+和HVD-输出能够承受±15kV气隙放电/±8kV接触放电，符合IEC 61000-4-2和330Ω、330pF ESD模式保护要求。

高效降压型DC-DC转换器工作电压高达28V，抛负载瞬态保护电压高达42V。器件优化工作在高频，电阻可编程频率范围：220kHz至2.2MHz，可根据应用需求对效率、噪声以及电路板空间进行优化。转换器内置高边n沟道开关，并且使用一个低导通压降的肖特基续流二极管进行整流。轻载条件下，小尺寸低边n沟道开关工作在固定频率。对于要求低静态电流的场合，可以关断低边n沟道开关，允许轻载下工作在跳脉冲模式。转换器在105°C下可提供高达2.1A的连续负载电流。MAX16984S集成扩频振荡器，以提高EMI性能。

MAX16984还包括USB负载电流检测放大器和可配置反馈调节电路，可自动对USB电压进行调整以补偿汽车应用中电缆产生的压降。MAX16984利用DC-DC转换器内部固定峰值电流门限和用户可配置的外部USB负载检流放大器门限限定USB负载电流。

应用

• 车载联网
• 车载无线电与导航
• USB专用电源充电器
• 远程信息处理
• 主机用USB接口
