ADI亚德诺 ADPL16000 产品介绍
2026-03-09
0次
特性
- 消除外部元件数量并降低总成本
- 无需肖特基二极管—同步操作，效率高，成本低
- 内部补偿
- 用于固定 3.3V、5V 输出电压的内部反馈分压器
- 内部软启动
- 全陶瓷电容器，超紧凑布局
- 灵活支持系统中的多个电源轨
- 宽输入电压范围：4.5V 至 60V
- 固定 3.3V 和 5V 输出电压选项
- 可调节 0.9V 至 0.89 x VIN 输出电压选项
- 提供高达 400mA 的负载电流
- 可在 PFM 和强制 PWM 模式之间配置
- 降低功耗

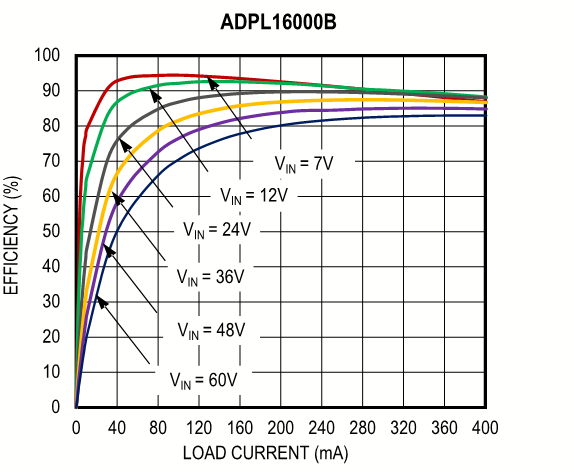

- 92% 峰值效率
- PFM 功能可实现高轻负荷效率
- 2.2μA（典型值）关断电流
- 在恶劣工业环境中可靠运行
- 打嗝模式限流和自动重试启动
- 内置输出电压监控，带开漏 RESET 引脚
- 可编程 EN/UVLO 阈值
- 单调启动至预偏置输出
- 过温保护
- 宽环境工作温度范围 -40°C 至 +125°C 与结温范围 -40°C 至 +150°C
- 符合 CISPR32 (EN55032) B 类传导和辐射发射要求
产品详情和应用
ADPL16000 系列产品是高效、高压、同步 DC-DC 转换器，集成 MOSFET，可在 4.5V 至 60V 的宽输入电压范围内工作。

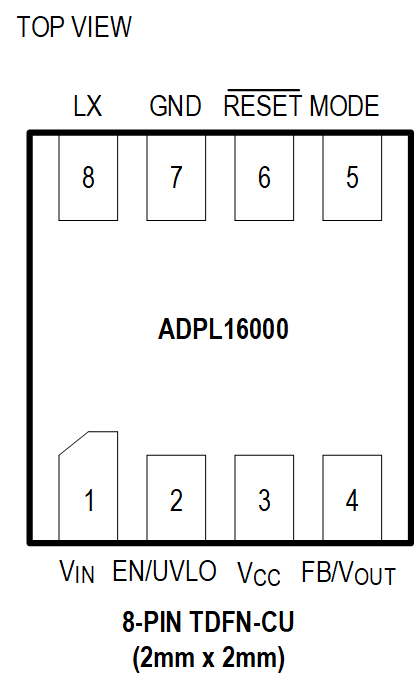

该转换器可提供高达 400mA 的电流并产生 0.9V 至 0.89 x VIN 的输出电压；ADPL16000A 固定在 3.3V，ADPL16000B 固定在 5.0V，ADPL16000C 可调。该系列转换器采用紧凑型 8 引脚 2mm x 2mm TDFN-CU 封装。

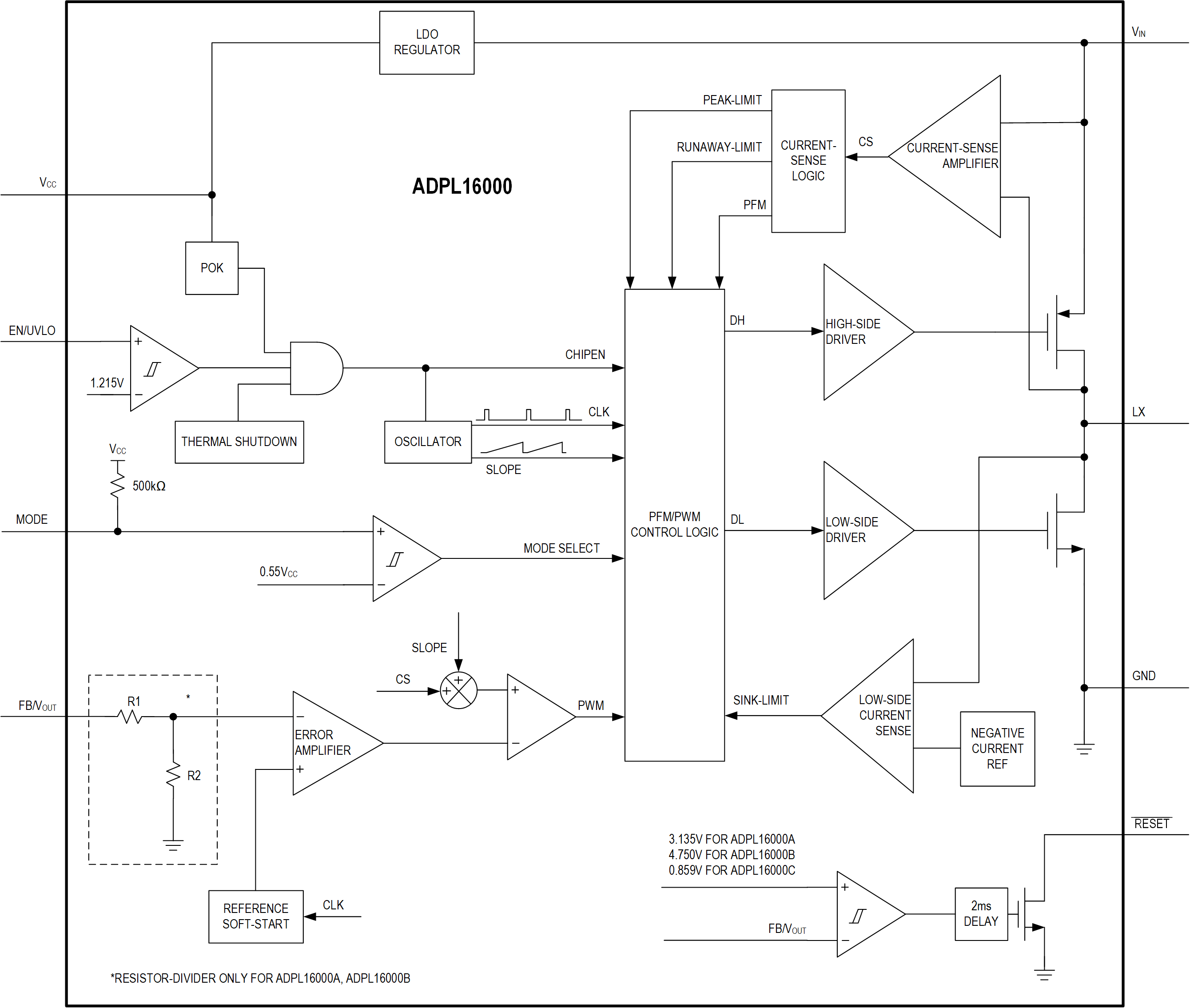

该器件采用峰值电流模式控制架构，带有 MODE 引脚，可用于以脉冲宽度调制 (PWM) 或脉冲频率调制 (PFM) 控制方案操作该器件。PWM 操作可在所有负载下提供恒定频率操作，并且适用于对可变开关频率敏感的应用。PFM 操作可禁用负电感电流，并在轻负载时跳过脉冲以实现高效率。集成在芯片上的低电阻 MOSFET 确保满载时的高效率并简化 PCB 布局。
应用
- 工业传感器
- 4 – 20mA 电流环路
- HVAC 和楼宇控制
- 高压低压差稳压器替代品
- 通用负载点
