特性

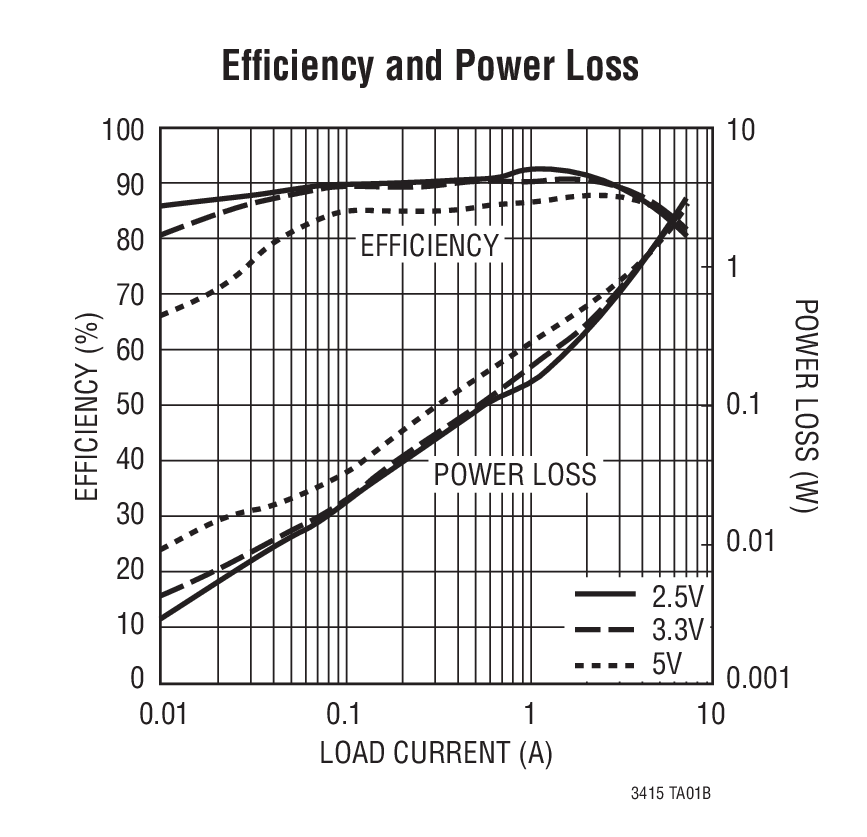

• 高效率：达 96%
• 7A 输出电流 (V_IN = 3V 时)
• 可调频率：1.5MHz (标称值)
• 多相操作 (达 12 相)
• 扩展频谱调制
• 输出跟踪和裕度调节
• ±1% 基准准确度
• 2.5V 至 5.5V V_IN  范围
• 可锁相范围为 0.75MHz  至 2.25MHz
• 可选突发模式 (Burst Mode^®) 操作
• 低压差操作：100%  占空比
• 低静态电流：450µA
• 旨在实现卓越的电压和负载瞬态响应的电流模式操作
• 停机模式仅消耗 0.2µA  的供电电流

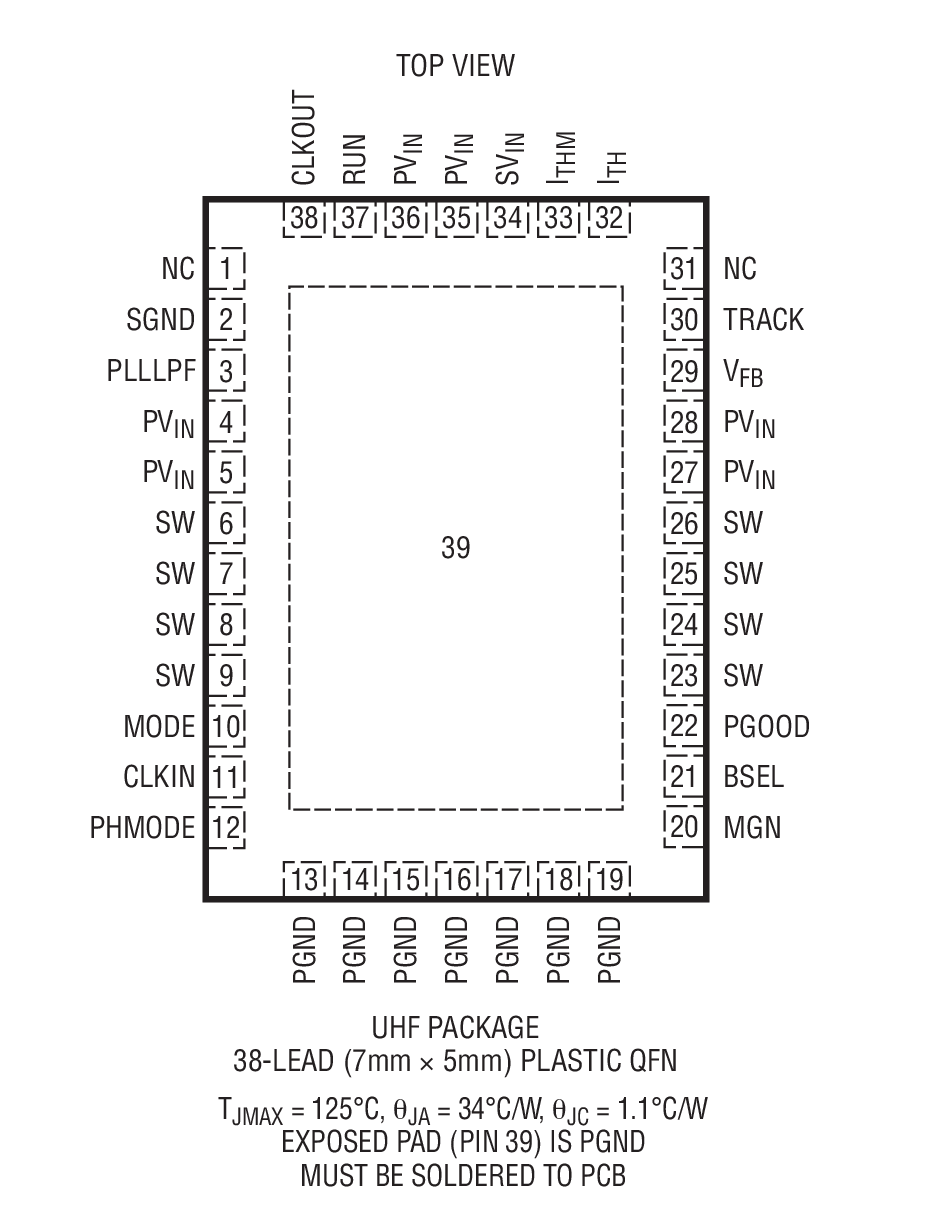

• 采用 38  引脚 (5mm x 7mm) QFN  封装

产品详情和应用

LTC^®3415 是一款采用可锁相恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。多相 (PolyPhase^®) 操作允许多个 LTC3415 异相运作，并采用极小的输入和输出电容。5.5V 至 2.5V 的工作电源范围使其成为单节锂离子电池和负载点电源应用的合适之选。突发模式操作可在低负载电流条件下提供高效率。100% 占空比实现了低压差操作，从而延长了电池供电型系统的工作时间。

在内部把工作频率设定为 1.5MHz，因而允许采用小型表面贴装电感器。对于那些对开关噪声敏感的应用，可从外部使其拥有 0.75MHz 至 2.25MHz 的同步范围。PHMODE 引脚可使用户对输出时钟信号的相位加以控制。电流检测比较器在出厂时进行了修整，旨在实现准确的输出电流均分。在同步期间或当 MODE 引脚被拉至低电平时，突发模式操作被禁止，以降低噪声和 RF 干扰。

• 负载点电源
• 便携式仪器
• 分布式电源系统
• 电池供电型设备
