特性

• 效率：96%
• 输入范围：+4.2V至+30V
• 双路可调输出范围：2.5V至5.5V
• 可选3.3V和5V固定输出或可调输出(Dual Mode^™)
• 12V线性稳压器
• 可调次级反馈(MAX1631/MAX1634)
• 5V/50mA线性稳压器输出
• 精密2.5V基准电压输出
• 可编程上电时序控制
• 电源良好（低电平有效RESET）输出
• 输出过压保护(MAX1630/MAX1631/MAX1632)
• 输出欠压关断(MAX1630/MAX1631/MAX1632)
• 200kHz/300kHz低噪声、固定频率工作
• 低压差、99%占空比运行
• 典型静态功耗：2.5mW（+12V输入，两个SMPS均开启）
• 关断电流：4µA（典型值）

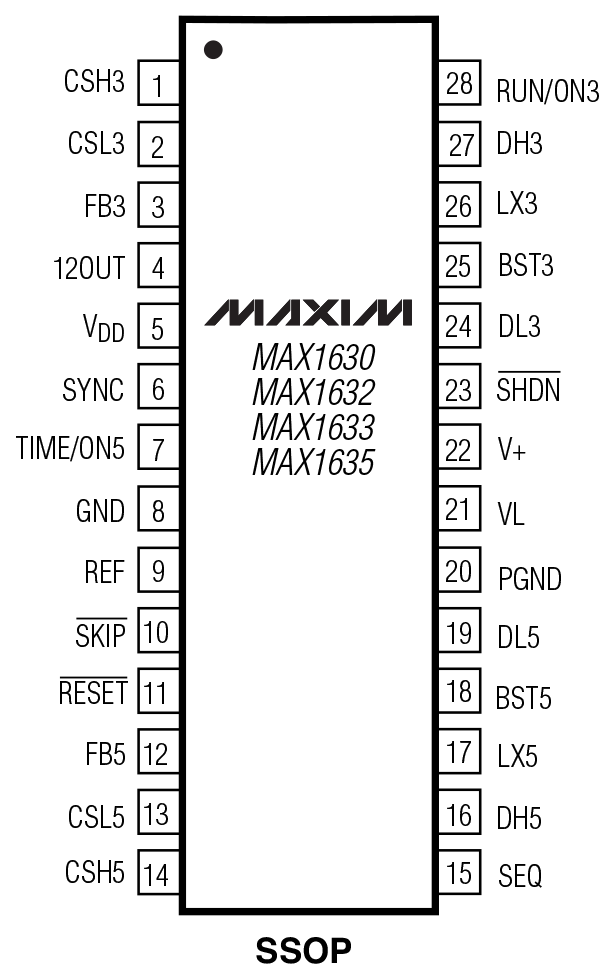

• 28引脚SSOP封装

产品详情和应用

MAX1630–MAX1635均为降压拓扑、降压型、开关模式电源控制器，可在电池供电系统中产生逻辑电源电压。这些高性能、双路/三路输出器件具有板载上电时序控制、带延迟的电源良好信号、数字软启动、次级绕组控制、低压差电路、内部频率补偿网络和自动自举功能。

通过同步整流功能和Maxim专有的Idle Mode^™控制方案可实现高达96%的效率。在1000:1负载电流范围内的效率超过80%，从而延长了系统挂起或待机模式下的电池使用时间。出色的动态响应可在五个300kHz时钟周期内纠正由最新的动态时钟CPU引起的输出负载瞬变。强大的1A板载栅极驱动器可实现快速的外部N沟道MOSFET开关。 这些器件具有逻辑控制且可同步的固定频率、脉宽调制(PWM)工作模式。这减少了敏感型移动通信和笔输入应用中的噪声和射频干扰。将低电平有效SKIP引脚置位可启用固定频率模式，以在所有负载条件下实现超低噪声。 MAX1630–MAX1635包含两个PWM稳压器，具有5.0V和3.3V固定模式，在2.5V至5.5V范围内可调。所有这些器件均包含次级反馈调节功能，而MAX1630/MAX1632/MAX1633/MAX1635均包含12V/120mA线性稳压器。MAX1631/MAX1634包含一个次级反馈输入(SECFB)，以及一个控制引脚(STEER)，用于选择接收次级反馈信号的PWM（3.3V或5V）。SECFB提供了一种使用外部电阻分压器调整次级绕组电压调节点的方法，旨在帮助产生固定12V以外的辅助电压。

MAX1630/MAX1631/MAX1632包含内部输出过压和欠压保护功能。

应用

• 台式机CPU本地DC-DC转换器
• 笔记本电脑和小型笔记本电脑
• PDA和移动通讯装置
