ADI亚德诺 LT1109A 产品介绍

2026-03-09 0次

特性

可采用现成有售的电感器
低成本

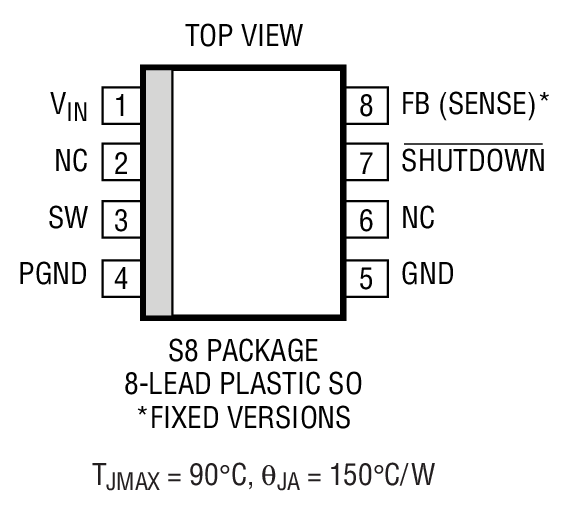

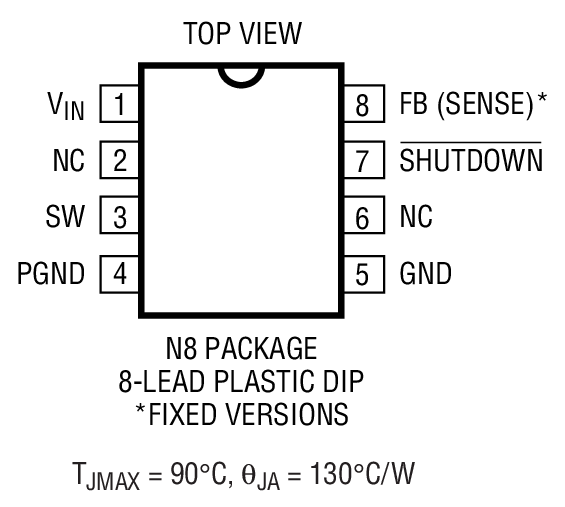

8 引脚 DIP 封装或 SO 封装
固定的 5V 或 12V 输出或者可调版本
只需 4 个外部组件
360μA 待用电流

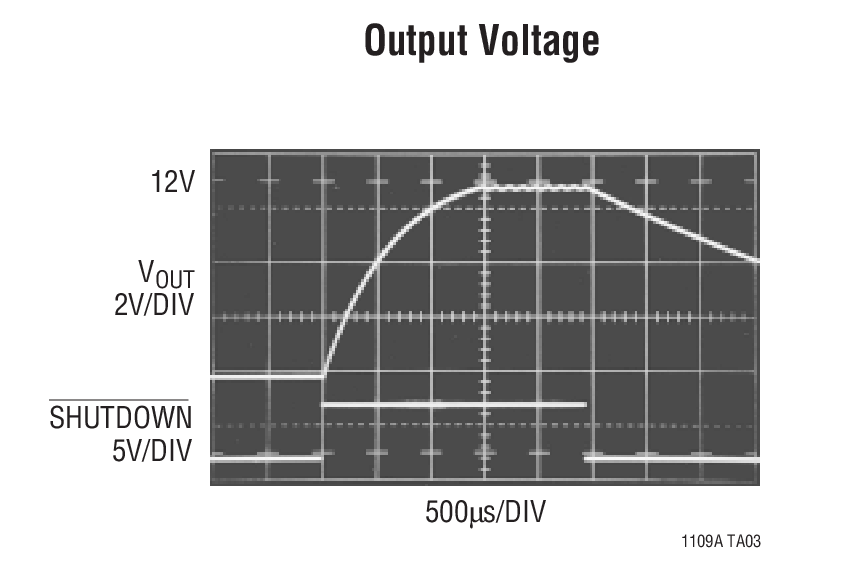

逻辑控制型停机

产品详情和应用

LT1109A 是一款简单的升压型 DC/DC 转换器。采用 8 引脚 DIP 封装或 SOIC 封装的器件仅需 4 个外部组件即可构成一个完整的 DC/DC 转换器。无负载时的电流消耗仅为 360μA，从而使得这款器件非常适合那些必须把待用电流保持在最小值的成本敏感型应用。

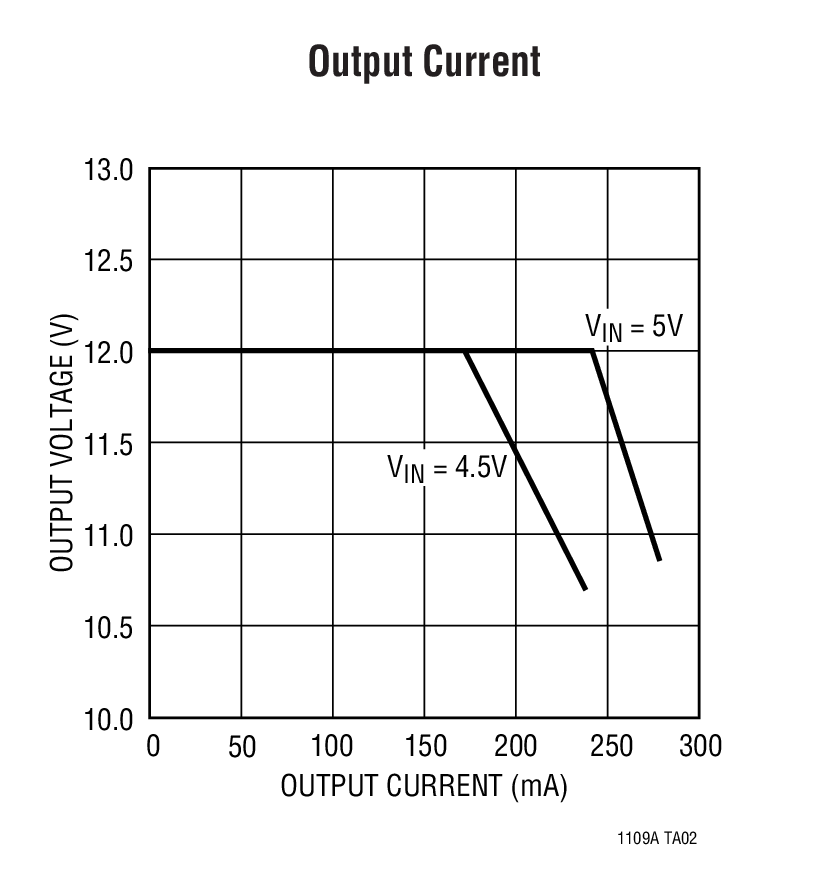

LT1109A-12 能够采用一个 5V 电源在超过 150mA 的电流条件下提供 12V 输出电压，这为同时设置 4 个闪速存储器芯片输送了足够的功率。LT1109A-5 则能从一个 2V 输入在高达 110mA 提供 5V 输出电压。这些器件具有一个停机引脚，该引脚在被拉至低电平时将关断振荡器。选通型振荡器设计不需要频率补偿组件。120kHz 的高频操作允许使用小的表面贴装型电感器和电容器。

应用

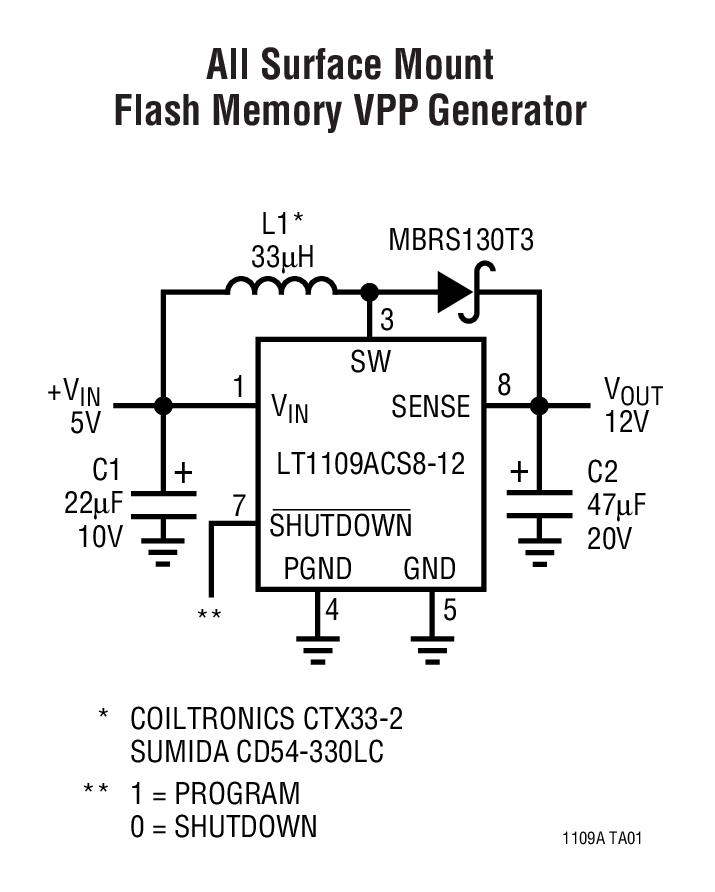

闪速存储器 VPP 发生器
5V 至 12V 转换器
3.3V 至 12V 转换器
磁盘驱动器
PC 插入卡
外设
电池供电型设备
