特性

• 非常低的 V_IN(MIN)：1. 5V
• 真正的电流模式控制
• 用于 N 沟道 MOSFET 的 5V 驱动免除了 5V 辅助电源
• 无需检测电阻器
• 采用标准的 5V 逻辑电平 N 沟道 MOSFET
• 可调的电流限制
• 可调的频率
• 开关 t_ON(MIN) < 100ns
• 2% 至 90% 的占空比 (在 200kHz)
• 0.8V ±1% 基准
• 电源良好输出电压监视器
• 可编程软启动
• 输出过压保护
• 任选的短路停机定时器

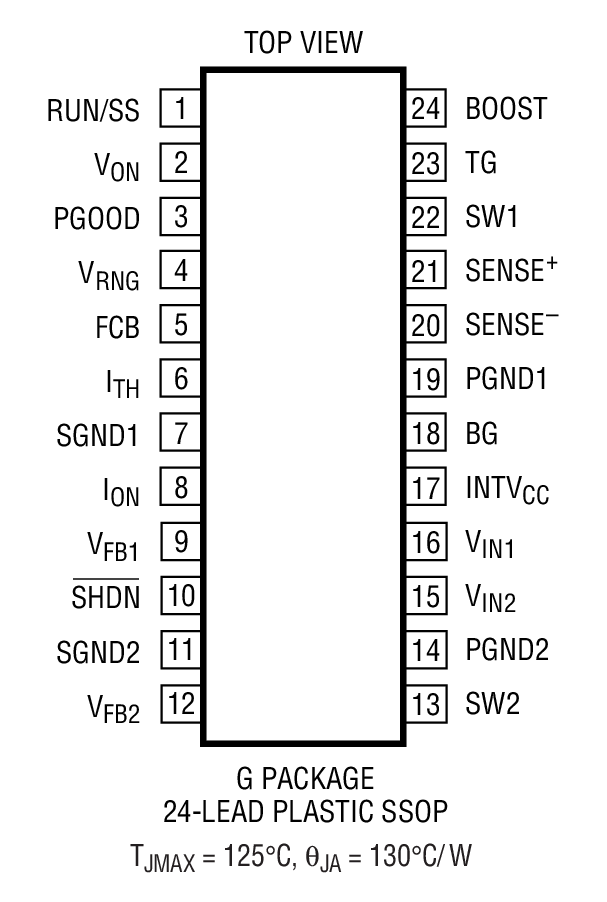

• 小外形 24 引脚 SSOP 封装

产品详情和应用

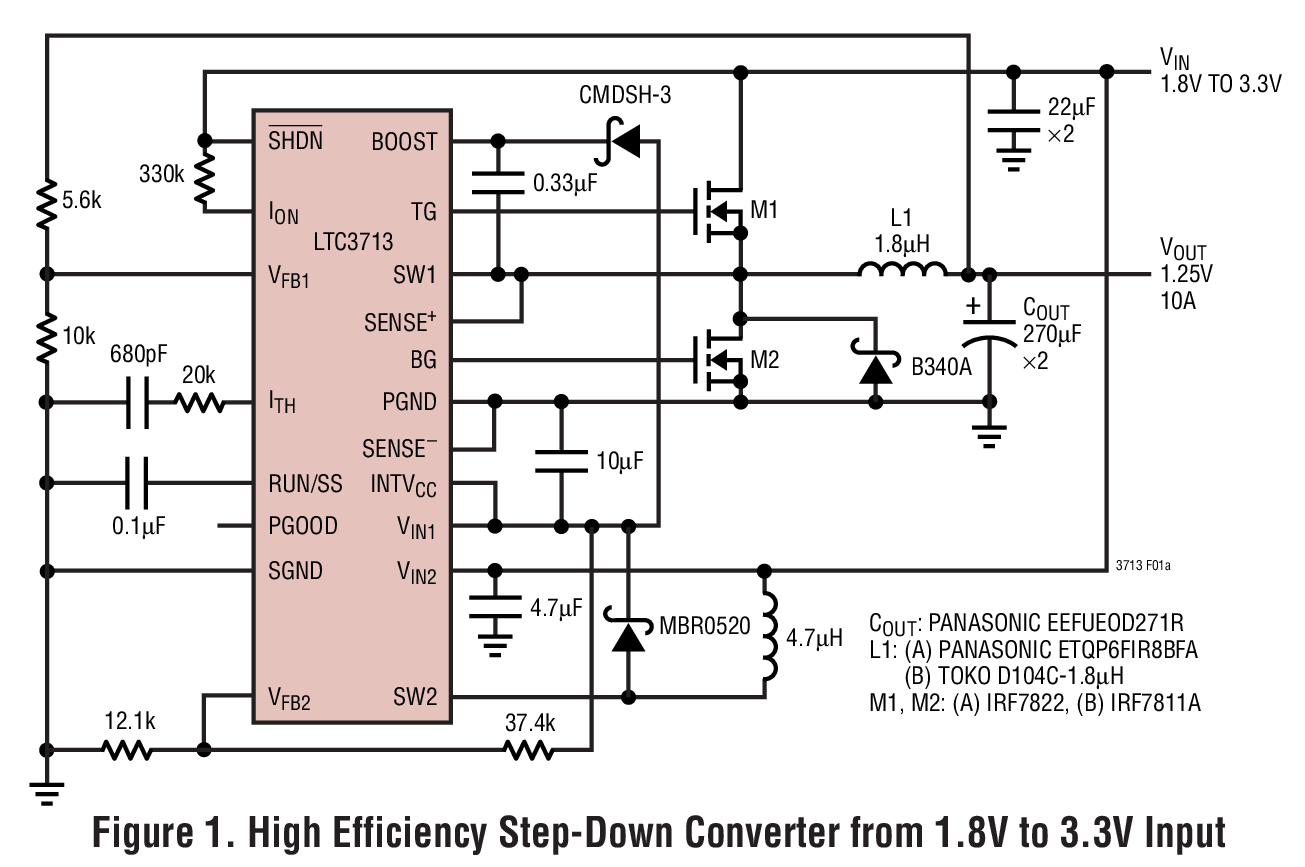

LTC^®3713 是一款高电流、高效率同步降压型开关稳压控制器，专为与非常低的输入电源电压一起使用而优化。该器件采用低至 1.5V 的输入，并提供一个 0.8V 至高达 (0.9)V_IN 的稳定输出电压。该控制器采用一种谷值电流控制架构以实现高工作频率，而无需使用一个检测电阻器。工作频率利用一个外部电阻器来选择，并针对 V_IN 及 V_OUT 中的变化进行补偿。LTC3713 采用一对标准的 5V 逻辑电平 N 沟道外部 MOSFET，从而免除了增设昂贵的 P 沟道或低门限器件的需要。

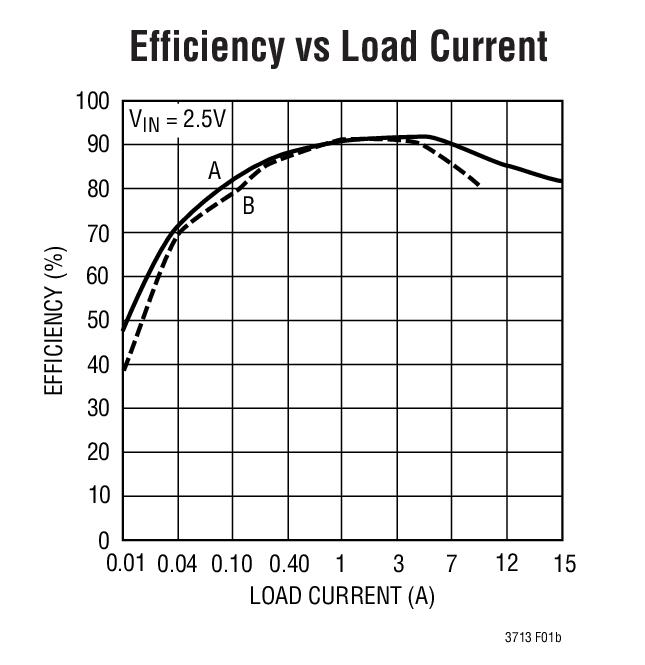

不连续模式操作在轻负载条件下实现了高效率运行。一个强制连续控制引脚降低了噪声及 RF 干扰，并能通过在主输出处于轻负载状态时停用不连续模式操作来对副端绕组调节给予帮助。故障保护由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。

• 电信卡 3.3V、2.5V、1.8V 降压
• 总线终端 (DDR 存储器、SSTL)
• 同步降压和通用升压
• 低 V_IN 同步升压
