ADI亚德诺_MAX77542_产品介绍

ADI亚德诺 MAX77542 产品介绍

2026-03-09 0次

特性

2.8V 至 16V 输入电压范围
0.3V 至 5.2V 输出电压范围
最大 16A (4A/Φ) 电流，五相配置
±0.5% V_OUT 精度（+25°C 时默认为 V_OUT）
94% 峰值效率（7.6V_IN、3.3V_OUT，1MHz）
自动跳过/PWM 转换和低功耗模式
压差工作的最大占空比为 98%
差分输出电压检测
具有软启动/软停止摆率的灵活时序控制器
预偏置启动和有源输出放电
0.5MHz/1.0MHz/1.5MHz 标称开关频率

通过扩频调制降低 EMI
内部/外部频率跟踪
通过 R_SELx 设置默认 V_OUT 和相位配置
用于 EN、LPM、FPWM 和 POK 的多功能 I/O
UVLO、热关断和短路保护
高速 I²C 串行接口
采用 60 焊球 WLP 封装 (4.36mm x 2.56mm x 0.65mm)
总解决方案尺寸小于 115mm²，包含 2520 个电感器

产品详情和应用

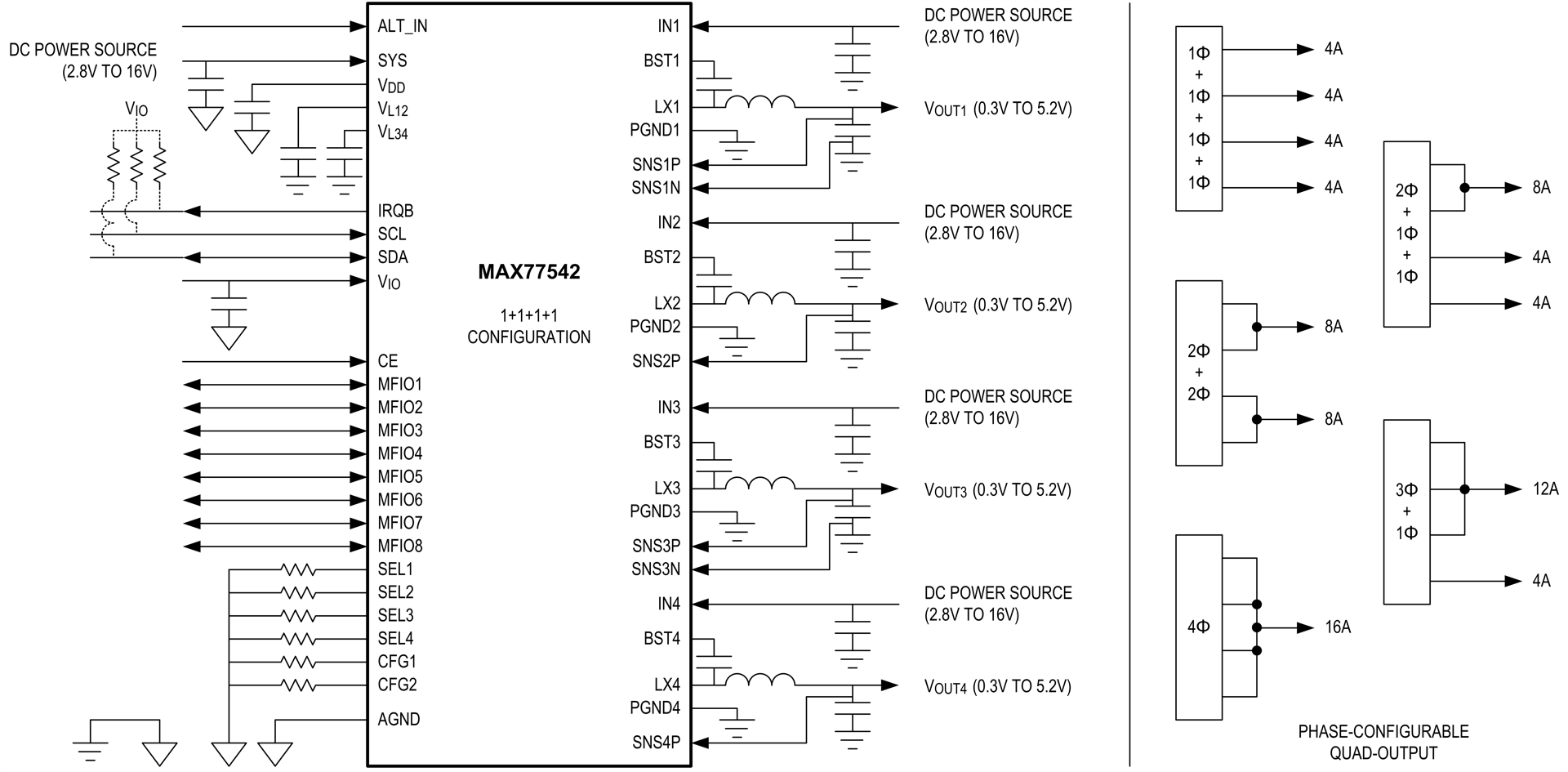

MAX77542 是一款具有四个 4A 开关相位的高效降压型转换器。它采用自适应恒定导通时间 (COT) 电流模式控制方案，其灵活的架构支持五相配置。其宽输入电压范围支持从 1 至 3 节锂离子电池和 USB 供电 (PD) 电源轨直接转换低于 1V 的输出。输出电压经过电阻预设，并可通过 I²C 兼容接口进一步进行调节。

灵活的时序控制器和可编程软启动/软停止压摆率为工作状态之间的提供受控的转换方式。可编程开关频率、频率跟踪和扩频功能便于更轻松地针对噪声敏感型应用进行系统优化。多功能 I/O 可用于灵活控制 EN、LPM、FPWM、POK、RSTINB 和 RSTOB 状态的每个输出。一系列内置保护可确保在异常工作条件下安全运行。

应用

1 至 3 节锂离子和 USB-C 供电系统
音频/视频设备和 PCIe/RAID 卡
应用处理器、FPGA、DSP 和 ASIC
