ADI亚德诺 ADP2116 产品介绍

2026-03-09 0次

特性

可配置3 A/3 A或3 A/2 A双路输出负载组合，或合并为单路6 A输出
高功效：可达95%
输入电压V_IN：2.75 V至5.5 V
可选固定输出电压：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V，或可调输出电压（最低0.6 V）
基准电压精度：±1.5%
可选开关频率：300 kHz、600 kHz、1.2 MHz，或者与200 kHz至2 MHz的外部时钟同步

栅极压摆率经过优化，可降低电磁辐射
外部同步输入或内部时钟输出
双相、180°相移PWM通道
电流模式可提供快速瞬态响应
轻负载时以脉冲跳跃模式工作，或以强制PWM模式工作
欲了解更多特性，请参考数据手册

产品详情和应用

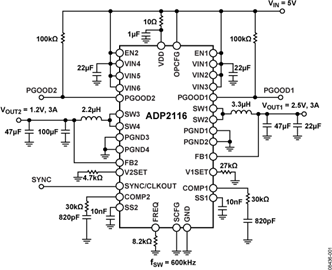

ADP2116是一款功能多样的同步降压开关调节器，可满足各种客户负载点要求。两个PWM通道既可以配置为分别提供3 A和3 A（或3 A和2 A）电流的两路独立输出，也可以配置为提供6 A电流的单路交错式输出。为降低输入纹波电流和输入电容，两个PWM通道的相位偏移180º。ADP2116可提供高功效，开关频率最高可达2 MHz。在轻负载时，该器件可以设置为以脉冲跳跃模式工作，以便提高功效，或者以强制PWM模式工作，以适合对噪声敏感的应用。

ADP2116的压摆率经过优化设计，可降低电磁辐射(EMI)，以便为敏感的高性能信号链电路提供电源。开关频率可以设置为300 kHz、600 kHz或1.2 MHz，或者与外部时钟同步，使系统噪声较低。双向同步引脚也可以配置为90º反相输出时钟，从而为实现可堆叠多相功率解决方案提供了条件。

ADP2116输入电压范围为2.75 V至5.5 V；通过外部电阻，可以独立设置各通道的固定输出电压：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V或3.3 V。利用电阻分压器，也可以将输出电压设置为最低0.6 V。该器件的工作温度范围为−40°C至+125°C结温范围。

应用

负载点调节
电信和网络系统
消费类电子设备
工业和仪器仪表
医疗
